Montageanleitung GEMÜ 4232...4001
1
Komplettierung
des Weggebers
Der Weggeber wird mit einem
Anbausatz 4232S01Z..., bestehend aus
Druckfeder, Betätigungsspindel und evtl.
Gewindeadapter komplettiert.
Der Anbausatz ist ventilspezifi sch.
VORSICHT
Eine Beschädigung der Spindel-
oberfl äche kann zum Ausfall des
Weggebers führen!
Spindel aus Weggeber bis Anschlag
G
heraus ziehen.
Weggeber
Druckfeder über Spindel schieben.
G
Spindel an Punkt a fi xieren (Spindel darf
G
dabei nicht beschädigt werden).
a
Weggeber Spindel Betätigungsspindel
Betätigungsspindel auf Spindel
G
aufschrauben.
a
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach
Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com

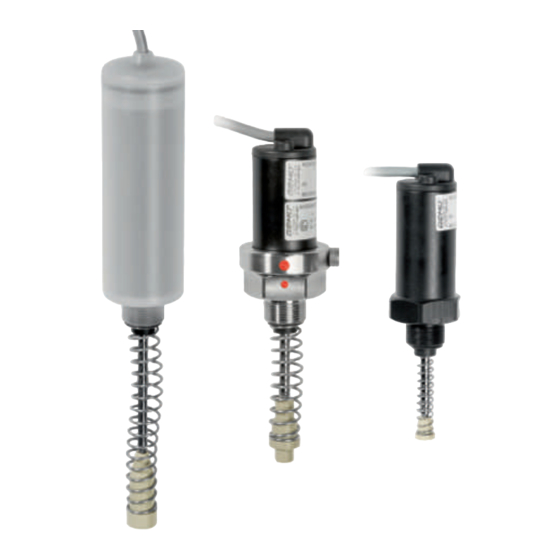

Weggeber für Linearantriebe
Druckfeder
2
Potentialausgleich
durchführen
Potential-
ausgleich an
Weggeber
anschließen
Passenden
Kabelschuh (M4)
und Kabel an
gekennzeichneten
Erdungsanschluss
anschließen.
Potential-
ausgleich an
Haltewinkel
anschließen
Passenden
Kabelschuh (M4)
und Kabel an
gekennzeichneten
Erdungsanschluss
anschließen.
Potentialausgleich des
kompletten Systems
