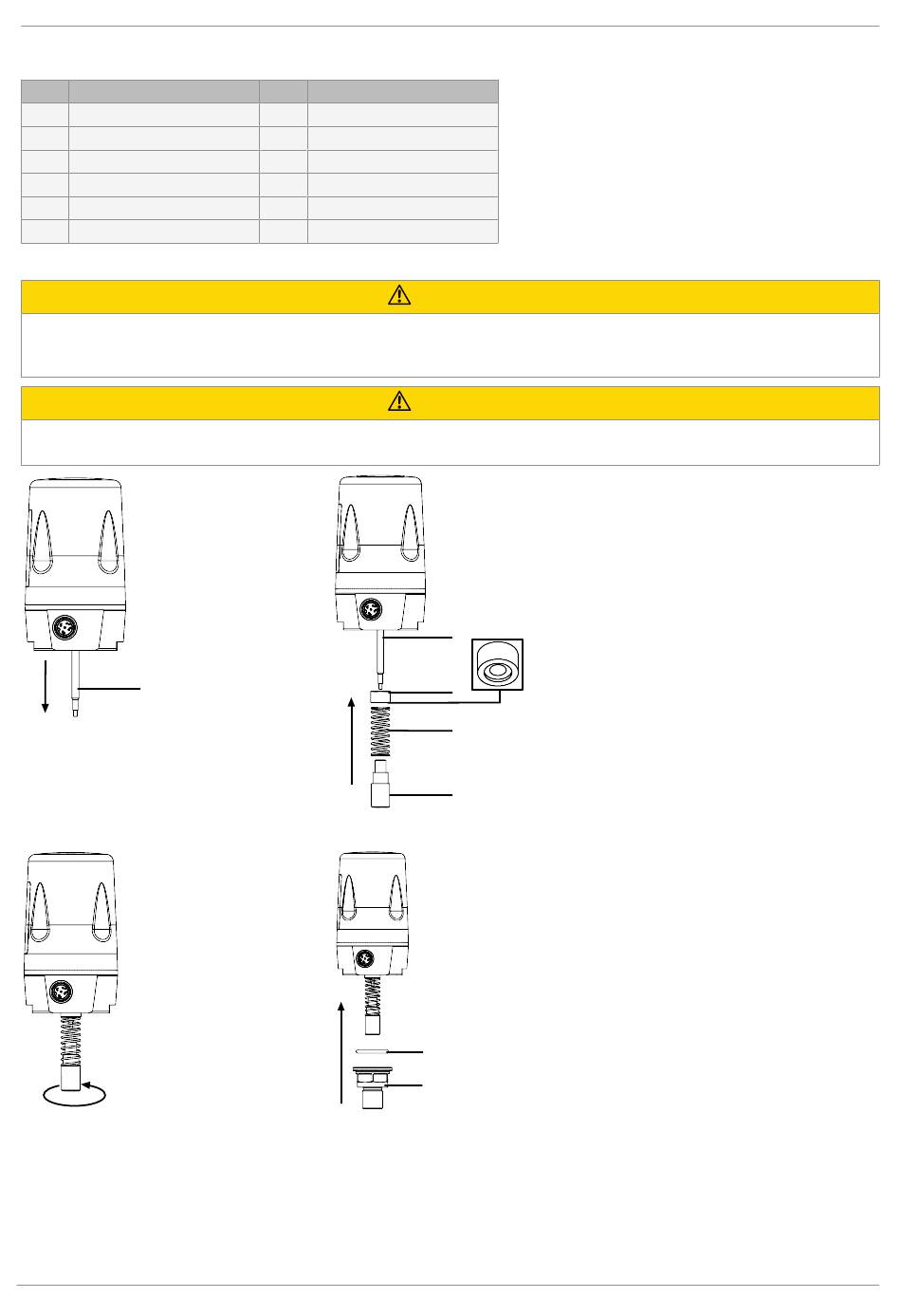

2.2 Montage Anbausatz
Pos.
Benennung
1
Spindel
2
Feder
3
Betätigungsspindel
4
Distanzstück
5
O-Ring
6
Adapter
*Je nach Ausführung beiliegend.
Vorgespannte Feder!
▶ Beschädigung des Gerätes.
Feder langsam entspannen.
●
Spindel nicht verkratzen!
▶ Eine Beschädigung der Spindeloberfläche kann zum Ausfall des Weggebers führen.
1
1. Spindel 1 herausziehen.
3. Betätigungsspindel 3 im Uhrzeigersinn
festziehen.
www.gemu-group.com
Pos.
Benennung
7
Flanschplatte
8
Schrauben
9
Druckscheibe*
10
O-Ring*
11
O-Ring*
VORSICHT
VORSICHT
2. Einkerbung vom Distanzstück 4 zur Feder ausrichten und mit Feder 2 über
Spindel 1 schieben und mit Betätigungsspindel 3 fixieren.
5
6
4. O-Ring 5 und Adapter 6 anbringen.
1
4
2
3
3 / 8
2 Montage und Installation
GEMÜ 4242PTAZ
