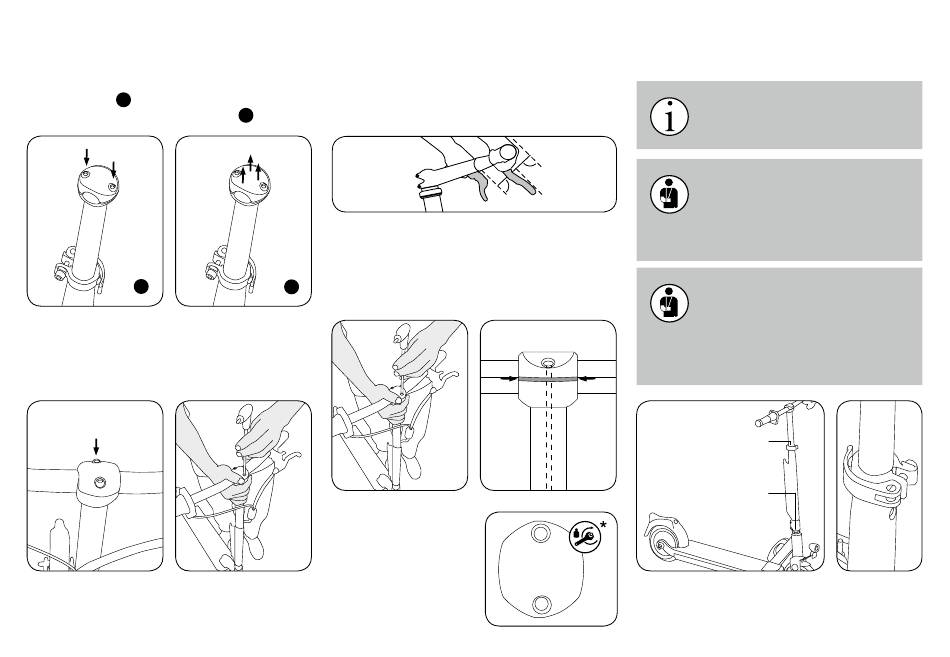

Lenker montieren
1. Lösen Sie die Schrauben der Vorbau-Ab-
deckplatte
mit einem 5 mm Inbusschlüs-
1
sel und heben Sie die Platte ab
1
2. Legen Sie den Lenker mittig in die Passung
der Lenkersäule. Setzen Sie die Abdeckplat-
te nun wieder auf den Lenker und schrauben
Sie beide Schrauben wechselseitig leicht an.
10
3. Richten Sie den Lenker aus. Die Bremshe-
bel müssen so eingestellt werden, dass die
Hände als gerade Verlängerung der Arme
sicher und ermüdungsfrei die Bremshebel
.
betätigen können.
2
4. Nachdem Sie den Lenker justiert haben,
schrauben Sie beide Schrauben wechselsei-
tig handfest an. Achten Sie darauf, dass der
Spalt zwischen der Abdeckplatte und dem
2
Lenker vorne und hinten gleich groß ist.
5. Schrauben Sie nun
beide
Schrauben
mit einem Anzugs-
drehmoment
9,5 Nm fest.
90°
90°
von
Max. Torque
9.5 Nm
Lenkerhöhe verstellen
Die Lenkersäule ist höhenverstell-
bar und nach Lösen des Schnell-
spanners leicht verstellbar.
Lösen Sie niemals die Klemm-
schrauben unten am Schaft des
Lenkers. Diese dienen lediglich zur
Fixierung der Lenkersäule und nicht zur Hö-
henanpassung.
Falls Sie den Eindruck haben, dass
die Lenkersäule nicht gerade steht,
lösen sie niemals selbst die Klemm-
schrauben. Wenden Sie sich an einen Fach-
händler und überlassen Sie ihm das Justie-
ren und Fixieren der Lenkersäule.
Schnellspanner zur
Einstellung der Lenkerhöhe
Feststellscharuben zur
Fixierung der Lenkerstange
– NICHT aufscharuben
* siehe Seite 20
