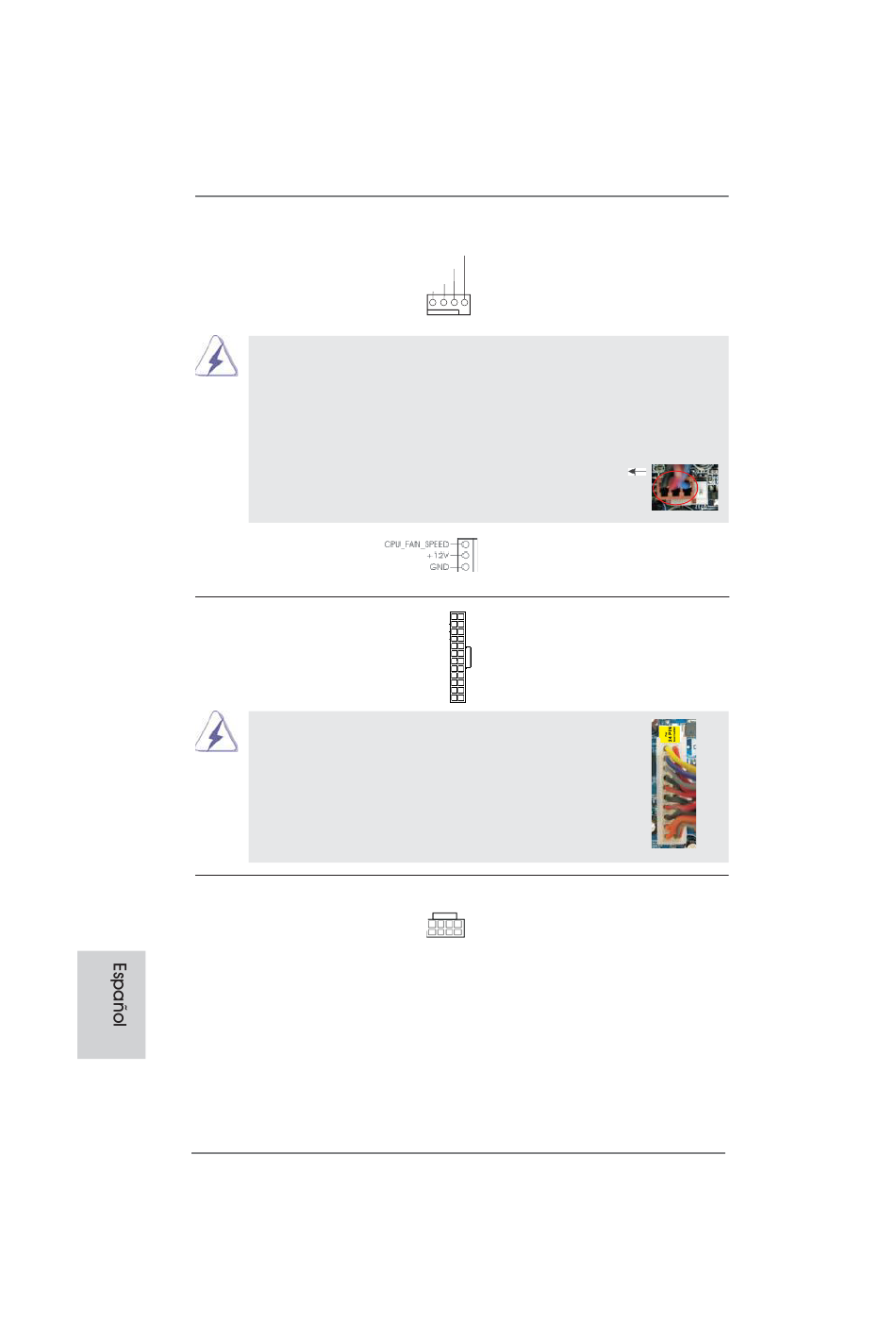

Conector del ventilador
de la CPU
(4-pin CPU_FAN1)
(vea p.2, N. 1)
Aunque esta placa base proporciona compatibilidad para un ventilador
(silencioso) de procesador de 4 contactos, el ventilador de procesador
de 3 contactos seguirá funcionando correctamente incluso sin la función
de control de velocidad del ventilador. Si pretende enchufar el ventilador
de procesador de 3 contactos en el conector del ventilador de
procesador de esta placa base, conéctelo al contacto 1-3.
(3-pin CPU_FAN2)
(vea p.2, N. 34)
Cabezal de alimentación ATX
(24-pin ATXPWR1)
(vea p.2, N. 10)
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
Conector de ATX 12V power
(8-pin ATX12V1)
(vea p.2, N. 3)
90

FAN_SPEED_CONTROL

CPU_FAN_SPEED

+12V

GND

1 2 3 4
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
12 24
1 13
Instalación de una Fuente de Alimentación ATX de 20 Pins
8 5
4 1
ASRock Z68 Pro3 Gen3 Motherboard
Conecte el cable del ventilador
de la CPU a este conector y
haga coincidir el cable negro
con el conector de tierra.
Conecte la fuente de
alimentación ATX a su cabezal.
12
1
Tenga en cuenta que es
necesario conectar este
conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
sufi ciente electricidad. De lo
contrario no se podrá encender.
24
13
