1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L'installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!

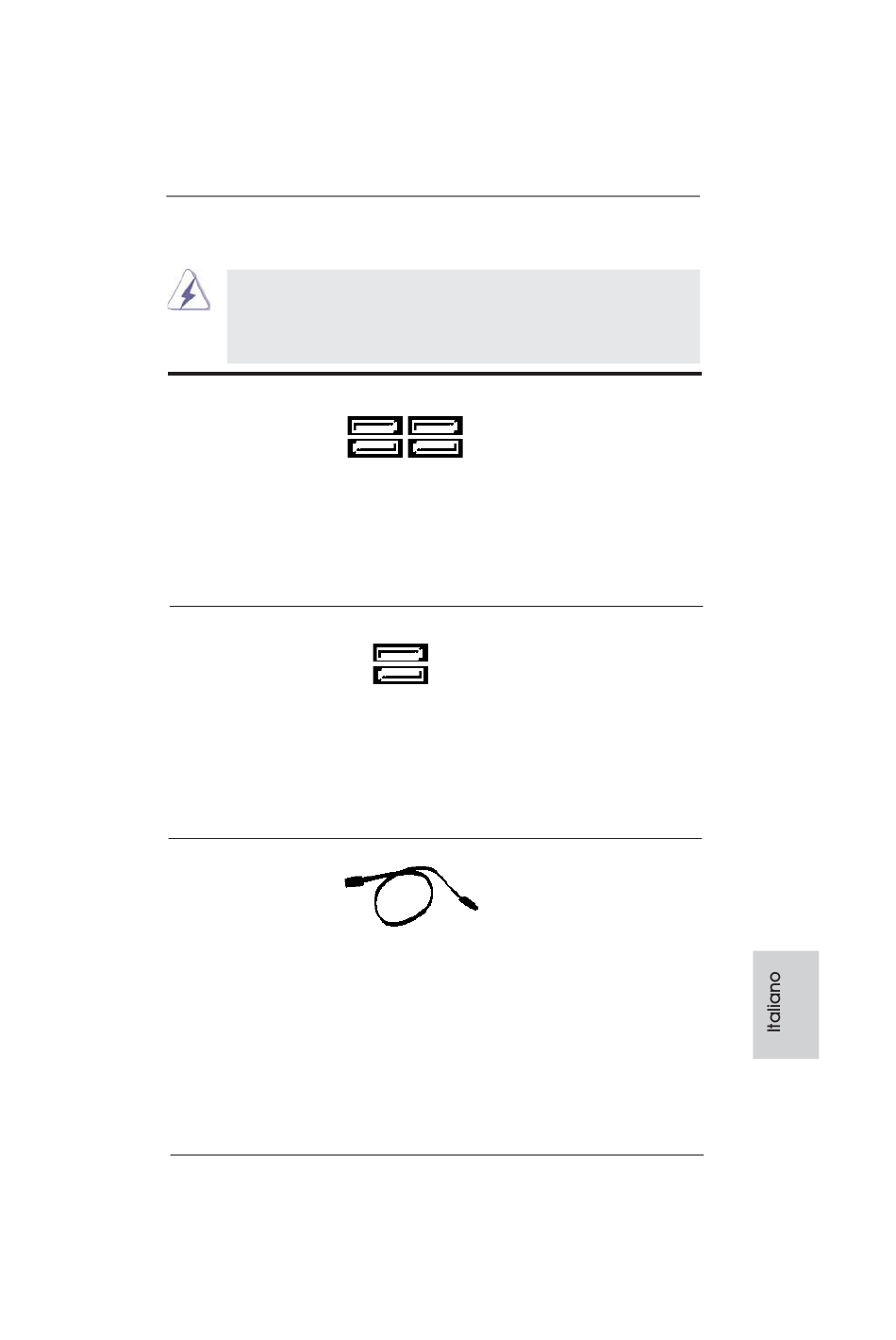

Connettori Serial ATAII
(SATA2_2: vedi p.2 Nr. 12)
(SATA2_3: vedi p.2 Nr. 8)
(SATA2_4: vedi p.2 Nr. 13)
(SATA2_5: vedi p.2 Nr. 7)
Connettori Serial ATA3
(SATA3_0: vedi p.2 Nr. 11)
(SATA3_1: vedi p.2 Nr. 9)
Cavi dati Serial ATA (SATA)
(Opzionale)
ASRock Z68 Pro3 Gen3 Motherboard
Questi quattro connettori Serial
SATA2_5 SATA2_3
ATAII (SATAII) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
SATA2_4 SATA2_2
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L'interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
Questi due connettori Serial
SATA3_1
ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
SATA3_0
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L'interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
71
