Version 1.1
Published September 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK Z690 Taichi

  • Seite 23 Z690 Taichi...
  • Seite 27 Z690 Taichi...

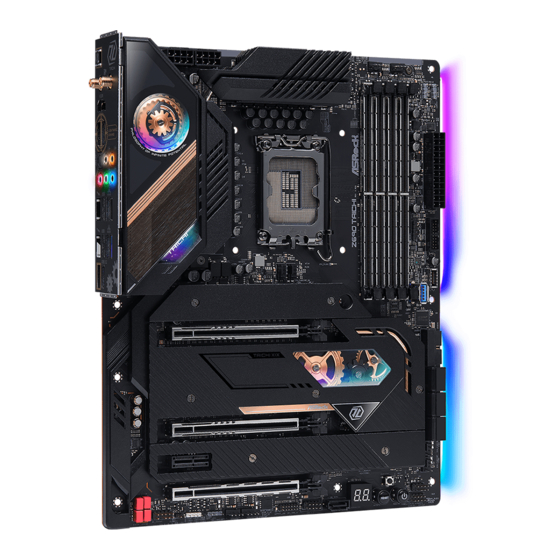

  • Seite 54 1 Einleitung Vielen Dank, dass Sie sich für das ASRock Z690 Taichi entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 55: Technische Daten

    • Unterstützt Intel® Core -Prozessoren der 12. Gen. (LGA1700) • Digi Power design • 20-Leistungsphasendesign • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt ASRock Hyper-BCLK-Engine V Chipsatz • Intel® Z690 Speicher • Dualkanal-DDR5-Speichertechnologie • 4 x DDR5-DIMM-Steckplätze • Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis...
  • Seite 56 Grafikkarte • Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • Intel® X -Grafikarchitektur (12. Gen.) • Drei Grafikkarten-Ausgangsoptionen: HDMI und 2 x Intel® Thunderbolt • Unterstützt drei Monitore • Unterstützt Intel® Thunderbolt 4 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60 Hz * Nur die integrierte Grafik der CPU kann über Thunderbolt-...
  • Seite 57 Z690 Taichi 1 x Gigabit-LAN 10/100/1000 Mb/s (Intel® I219V) • Unterstützt Wake-On-LAN • Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung • Unterstützt energieeffizientes Ethernet 802.3az • Unterstützt PXE Wireless LAN • 802.11ax-WLAN-6e-Modul • Unterstützt IEEE 802.11a/b/g/n/ax • Unterstützt Dualband 2x2 160 MHz mit erweiterter 6-GHz-Band*- Unterstützung...
  • Seite 58 * Unterstützt Intel® Optane -Technologie (nur M2_2 und M2_3) * Unterstützt Intel® Volume Management Device (VMD) * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit RAID • Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte • Unterstützt RAID 0, RAID 1 und RAID 5 für M.2-NVMe-...
  • Seite 59 Z690 Taichi • 2 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * CPU_FAN2/WP_3A unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 3A (36 W). * CPU_FAN3/WP unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W). • 4 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
  • Seite 60 • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) • CEC-Tier-II-fähig * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Seite 61: Jumpereinstellung

    Z690 Taichi 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen...
  • Seite 62: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/Austaste, PLED+ PLED- (9-polig, PANEL1)
  • Seite 63 Z690 Taichi Serial-ATA-III-Anschlüsse Diese sechs SATA-III-Anschlüsse Winkel rechts: unterstützen SATA-Datenkabel (SATA3_1: für interne Speichergeräte mit siehe S. 1, Nr. 15) (obere) einer Datenübertragungsgeschwi (SATA3_2: ndigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 15) (untere) (SATA3_3 siehe S. 1, Nr. 16) (obere) (SATA3_4: siehe S.
  • Seite 64 USB 3.2 Gen1-Stiftleisten Es gibt zwei Stiftleisten an diesem Dummy IntA_PA_D+ Winkel rechts: Motherboard. Jede USB 3.2 IntA_PB_D+ IntA_PA_D- IntA_PB_D- (19-polig, USB3_7_8) Gen1-Stiftleiste kann zwei Ports IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- (siehe S. 1, Nr. 14) unterstützen. IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PB_SSRX- Vbus Vbus Vbus...
  • Seite 65 Z690 Taichi Gehäuse-/Wasserpumpen- Dieses Motherboard bietet Lüfteranschlusse vier 4-polige Wasserkühlung- (4-polig, CHA_FAN1/WP) Gehäuselüfteranschlüsse. Falls FAN_VOLTAGE CHA_FAN_SPEED (siehe S. 1, Nr. 18) Sie einen 3-poligen Gehäuse- FAN_SPEED_CONTROL (4-polig, CHA_FAN2/WP) Wasserkühlerlüfter anschließen (siehe S. 1, Nr. 19) möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 66 ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss. (siehe S. 1, Nr. 9) Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschlüsse Dieses Motherboard bietet (8-polig, ATX12V1) zwei 8-polige ATX-12-V- (siehe S. 1, Nr. 1) Netzanschlüsse.
  • Seite 67 Z690 Taichi RGB-LED-Stiftleiste Diese RGB-Stiftleiste dient dem (4-polig, RGB_LED1) Anschließen eines RGB-LED- +12V G R (siehe S. 1, Nr. 31) Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
  • Seite 68: Intelligente Schalter

    1.5 Intelligente Schalter Das Motherboard hat vier intelligente Schalter: Ein-/Austaste, Reset-Taste, CMOS-leeren- Taste und BIOS-Flashback-Taste ermöglichen schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte und Leerung des BIOS. Ein-/Austaste Mit der Ein-/Austaste kann der (PWRBTN1) Benutzer das System schnell ein-/ (siehe S.
  • Seite 69 Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
