HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.

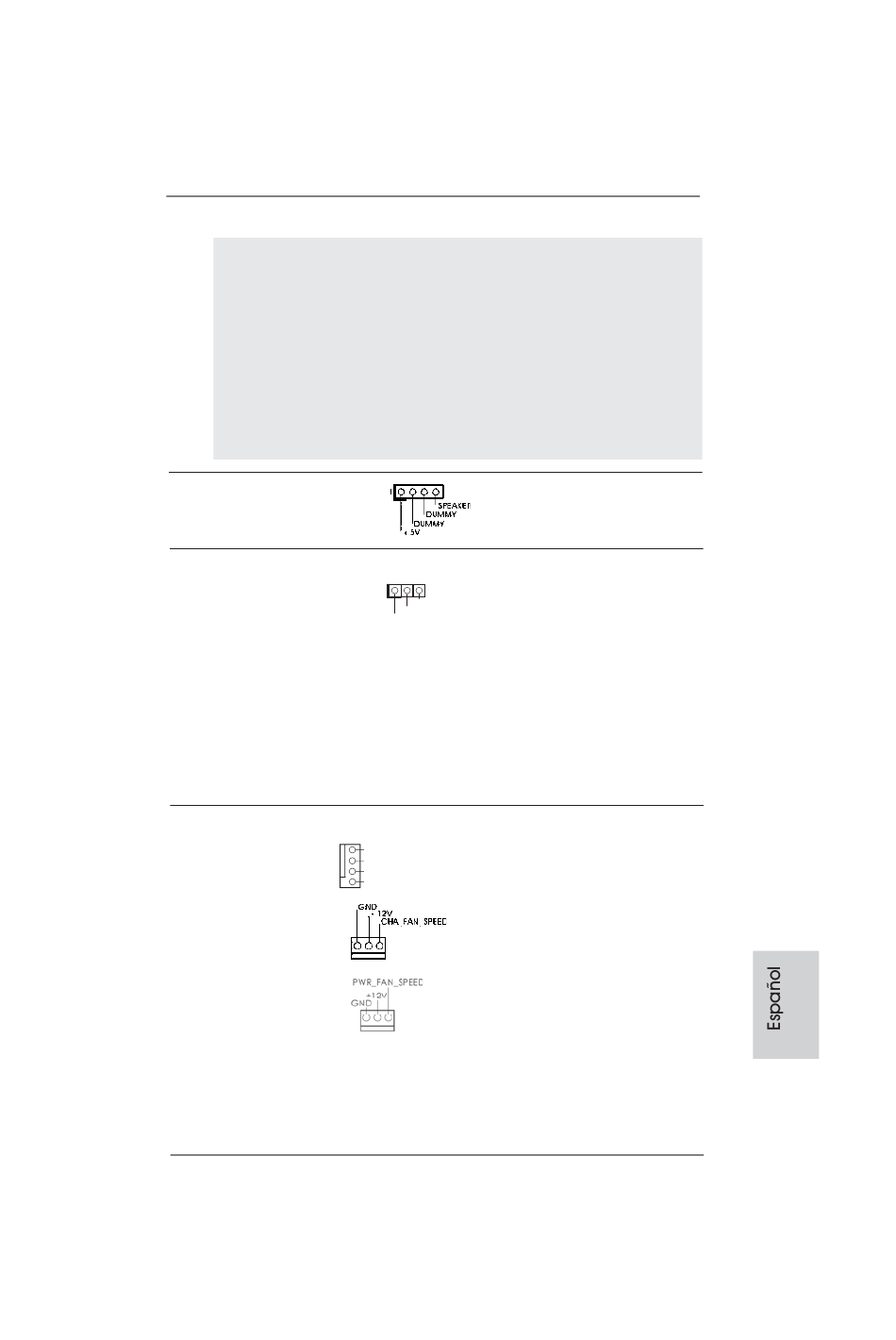

Cabezal del altavoz del chasis
(4-pin SPEAKER1)
(vea p.2, N. 17)
Cabecera de indicador LED de encendido
(3-pin PLED1)
(vea p.2, N. 19)
Conectores de ventilador de chasis
y alimentación

(4-pin CHA_FAN1)

(vea p.2, N. 35)

(3-pin CHA_FAN2)

(vea p.2, N. 16)

(3-pin PWR_FAN1)

(vea p.2, N. 4)
ASRock Z68 Pro3 Gen3 Motherboard
Conecte el altavoz del chasis a
su cabezal.
Conecte el indicador LED de
encendido del chasis a esta
1
cabecera para conocer el
PLED-
PLED+
PLED+
estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1. El indicador
LED se apagará en los estados
S3/S4 o S5 (apagado).
Por favor, conecte los cables del
ventilador a los conectores de
GND
+12V ventilador, haciendo coincidir el

CHA_FAN_SPEED

FAN_SPEED_CONTROL

cable negro con la patilla de
masa.
89
