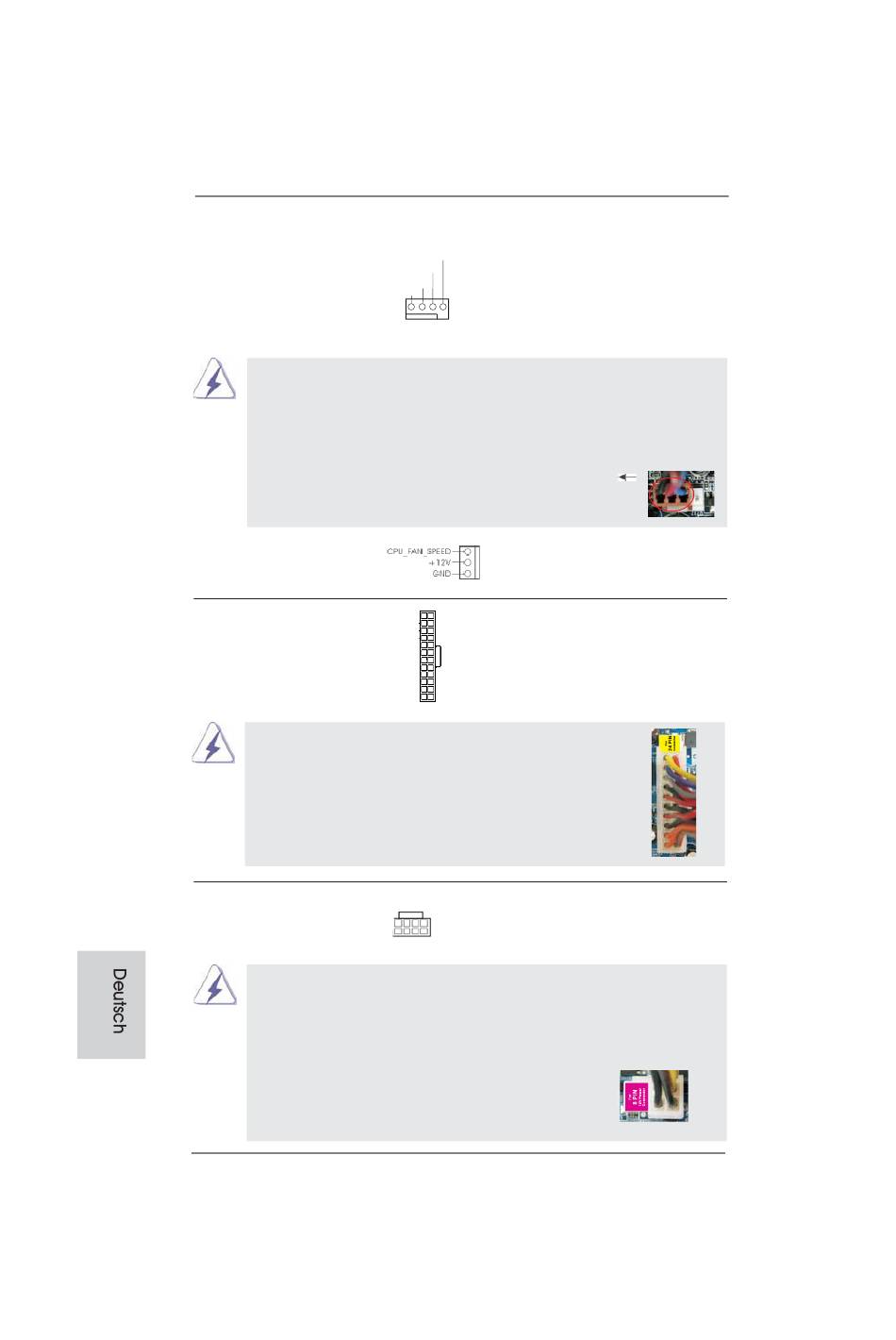

CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - No. 1)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
(3-pin CPU_FAN2)
(siehe S.2 - No. 34)
ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2 - No. 10)
Obwohl dieses Motherboard einen 24-pol. ATX-
Stromanschluss bietet, kann es auch mit einem
modifi zierten traditionellen 20-pol. ATX-Netzteil
verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und
Pin 13 ein.

ATX 12V Anschluss

(8-pin ATX12V1)
(siehe S.2 - No. 3)
Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur
Verfügung stellt, kann sie noch arbeiten, wenn Sie einen
traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die
4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre
Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.
44
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
12 24
1 13
Installation eines 20-pol. ATX-Netzteils
8 5
4 1
Installation der 4-Pin ATX 12V Energieversorgung
ASRock Z68 Pro3 Gen3 Motherboard
Verbinden Sie das CPU -
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
12
1
Bitte schließen Sie an diesen
Anschluss die ATX 12V
Stromversorgung an.
8 5
4 1
24
13
