PLED (индикатор питания системы):
Подключите к этим контактам индикатор состояния питания на
передней панели корпуса. Этот индикатор светится, когда система
работает. Индикатор мигает, когда система находится в режиме
ожидания S1. Этот индикатор не светится, когда система находится
в режиме ожидания S3 или S4, либо выключена (S5).
HDLED (индикатор активности жесткого диска):
Подключите к этим контактам индикатор активности жесткого диска
на передней панели корпуса. Этот индикатор светится, когда
осуществляется считывание или запись данных на жестком диске.
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.

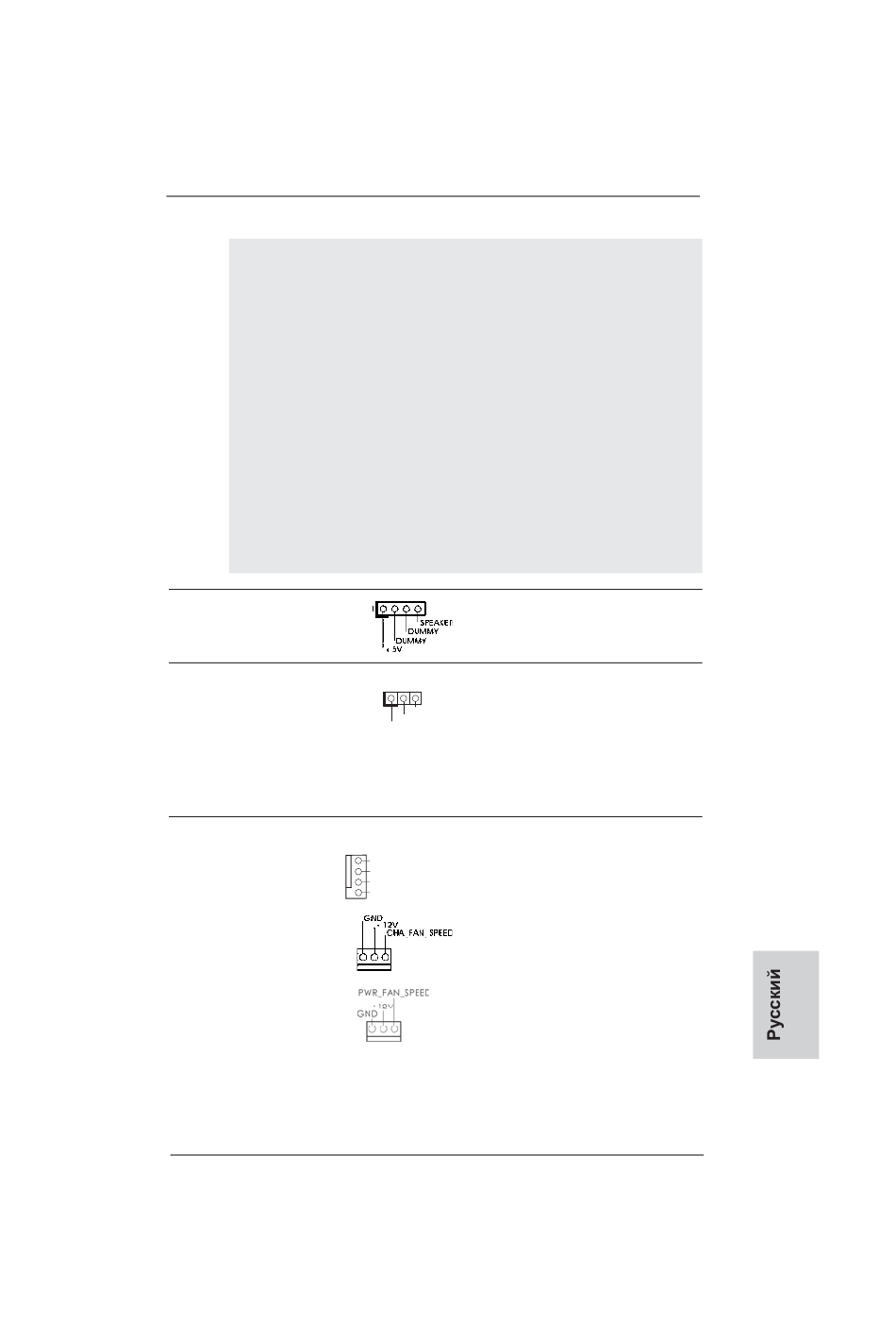

Колодка динамика корпуса
(4-контактный SPEAKER1)
(см. стр. 2, п. 17)
разъем Power LED
(3-контактный PLED1)
(см. стр. 2, п. 19)
Chassis и Power Fan-соединители
(4-контактный CHA_FAN1)
(см. стр. 2, п. 35)
(3-контактный CHA_FAN2)
(см. стр. 2, п. 16)
(3-контактный PWR_FAN1)
(см. стр. 2, п. 4)
ASRock Z68 Pro3 Gen3 Motherboard
Подключите к этой колодке
кабель от динамика на корпусе
компьютера.
Подключите индикатор Power LED
к этому разъему для отображения
1
PLED-
статуса питания системы. Этот
PLED+
PLED+
светодиод продолжит мигать в
режиме S1. Светодиод будет
выключен в режимах S3/S4 или
S5 (система выключена).
Подключите кабели вентилятора
к соединителям и присоедините
GND
черный шнур к штырю
+12V
CHA_FAN_SPEED
заземления.
FAN_SPEED_CONTROL
