Tous les fils doivent être fermement connectés.
•
Aucun fils ne doivent toucher les tubes frigorifiques, le
compresseur ou une autre partie mobile du moteur de ventilateur.
•
Le câble de liaison entre l'unité intérieure et extérieure
doit être fixé au boitier de raccordement à l'aide de
l'attache comme indiqué dans la figure ci-contre.
•
Le cordon électrique doit être êquivalent à H05RN-
F (245IEC57) au minimum.
PRÉCAUTIONS SPÉCIALES EN TRAITANT L'UNITÉ DE R410A
R410A est un nouveau réfrigérant de HFC qui n'endommage
pas la couche d'ozone. La pression d'utilisation de ce nouveau
réfrigérant est 1.le réfrigérant 6 fois plus haut que
conventionnel (R22), ainsi installation/servicing approprié est
essentiel.
•
Jamais réfrigérant de l'utilisation autre que R410A dans
un climatiseur qui est conçu pour fonctionner avec R410A.
•
De l'huile de POE est employée comme lubrifiant pour le
copressor de R410A, qui est différent de l'huile minérale
utilisée pour le compresseur R22. Pendant l'installation
ou l'entretien, la précaution supplémentaire doit être prise
pour ne pas exposer le système de R410A trop long à l'air
moite. L'huile résiduelle de POE dans la tuyauterie et le cn
de composants absorbent l'humidité de l'air.
•
Pour empêcher mischarging, le diamètre du port de service sur
PRÉCAUTIONS SPÉCIALES EN TRAITANT L'UNITÉ DE R407C
•
R407C est un mélange réfrigérant zeotropic qui a le potentiel nul
d'épuisement de l'ozone et conforme ainsi au règlement de protocole
de Montréal. Il exige l'huile de l'huile d'ester de polyol (POE)
pour le lubrifiant de son compresseur. Sa capacité et exécution
réfrigérantes sont plus ou moins comme le réfrigérant R22.
•
De l'huile de POE est employée comme lubrifiant pour le
compresseur de R407C, qui est différent de l'huile minérale utilisée
pour le compresseur R22. Pendant l'installation ou l'entretien, la
précaution supplémentaire doit être prise pour ne pas exposer le
système de R407C trop long à l'air moite. L'huile résiduelle de
POE dans la tuyauterie et les composants peuvent absorber
l'humidité de l'air.
•
Le réfrigérant R407C plus facilement est affecté par la poussière
de l'humidité comparée à R22, veillent à couvrir temporairement
les extrémités de la tuyauterie avant l'installation.
•
Aucune charge additionnelle d'huile de compresseur n'est autorisée.

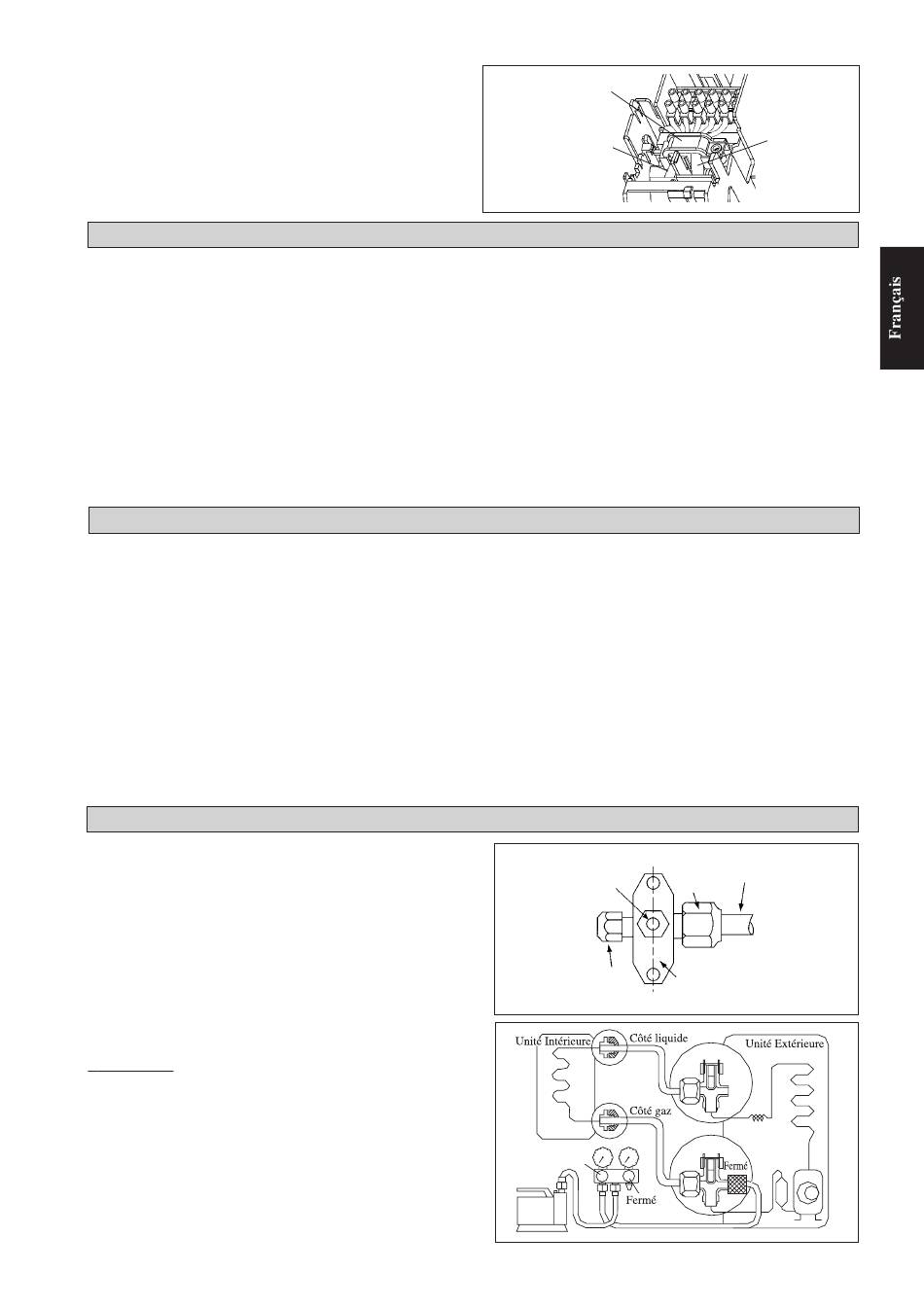

Purge des tuyauteries et de l'unité intérieure
Excepté l'unité extérieure (groupe de condensation) qui
contient la charge complète de réfrigérant R22, l'unité
intérieure et les tubes des liaisons frigorifiques doivent être
purgés de l'air contenu dans le circuit.
•
Enlever le bouchon central, ainsi que le bouchon de la prise
de pression sur chaque vanne.
•
Raccorder le centre de la jauge de chargement à la pompe à vide.
•
Raccorder la jauge de chargement à l'orifice de service de la
valve à trois voies.
•
Démarrer la pompe à vide. Évacuer pendant environ 30
minutes. La période d'évacuation varie selon la capacité de
la pompe à vide. S'assurer que l'aiguille de la jauge de
chargement se soit déplacée vers –760 mmHg.
Avertissement
Si l'aiguille de la jauge ne se déplace pas vers -760mmHg,
vérifier qu'il n'y ait pas de fuite de gaz (à l'aide d'un détecteur
de gaz) au niveau des raccordements évasés des unités
intérieures et extérieures, puis réparer la fuite avant de passer
à l'étape suivante.
•
Fermer la valve de la jauge de chargement et éteindre la
pompe à vide.
•
Sur l'unité extérieure, ouvrir la valve de succion (3 voies) et
la valve de liquide (2 voies) (dans le sens inverse des aiguilles
d'une montre) à l'aide d'une clé pour vis hexagonales de
4mm.
la valve de fusée est différent de celui de R22.
•
Employez les outils et les matériaux exclusivement pour
le réfrigérant R410A. Les outils exclusivement pour
R410A sont valve diverse, tuyau de remplissage, indicateur
de pression, détecteur de fuite de gaz, outils de fusée, clé
dynamométrique, pompe de vide et cylindre de réfrigérant.
•
Car un climatiseur de R410A encourt une pression plus
élevée que les unités R22, il est essentiel de choisir les
pipes de cuivre correctement. Jamais diluant de cuivre de
pipes d'utilisateur que 0.8mm quoiqu'ils soient disponibles
sur le marché.
•
Si le gaz de réfrigérant fuit pendant l'installation /servic-
ing, soyez sûr d'aérer entièrement. Si le gaz réfrigérant
entre en contact avec le feu, un gaz toxique peut se produire.
•
En installant ou en enlevant un climatiseur, ne laissez pas
l'air ou l'humidité rester dans le cycle réfrigérant.
•
Aucun autre réfrigérant autre que R407C.
•
Outils spécifiquement pour R407C seulement (ne doit pas être
employé pour R22 ou tout autre réfrigérant)
•
Le Filtre-dessiccateur doit être installé suivant la ligne liquide pour
tous les climatiseurs de R407C. Ce doit réduire au minimum la
contamination de l'humidité et de la saleté dans le système
réfrigérant.le Filtre-dessiccateur doit être de type de passoir
moléculaire. Pour un système de heat-pump, installez un
dessiccateur bi-directionnel de filtre d'écoulement suivant la ligne
liquide.
ASPIRATION ET CHARGEMENT
2-7
Pince A Fil
Cable De
Connection
i)
Mesure diverse et tuyau de remplissage
ii)
Détecteur de fuite de gaz
iii)
Cylindre réfrigérant de cylinder/charging
iv)
Adapteur de la pompe de vide c/w
v)
Outils de fusée
vi)
Machine réfrigérante de rétablissement
Cléf Allen
Ecrou
Prise de Pression
Unité Extérieure
Vannne 3 Voies
Deversement
Ouvert
Pompe a
Hi
vide
Lo
Cordon
Electrique
Tuyauteries
Frigorifiques
Valve De
Ferm
Valve De
Succion
