Regolazione Bruciatore; Potenza Max; Potenza Min; Verifica Modulazione - Riello G350 MX Montage Und Bedienungs Anleitung

Gas-vormisch-brenner
Inhaltsverzeichnis

Werbung

(A)
D3518
(B)
(C)
VALORI OTTIMALI DI TARATURA - OPTIMALE EINSTELLWERTE
OPTIMUM CALIBRATION VALUES - VALEURS POUR UN REGLAGE PARFAIT
CO
METANO - METHAN
METHANE - METHANE
GPL - Flüssiggas - LPG
1
2
D791
N
V

Potenza MIN

Potenza MAX

Mindestleistung
Höchstleistung
MIN output
MAX output
Puissance MIN
Puissance MAX
(%)
O
(%)
CO
(%)
2
2
2
8
6.6
8.5
9.5
6.4
10
D7603
O
(%)
2
5.7
5.6
22

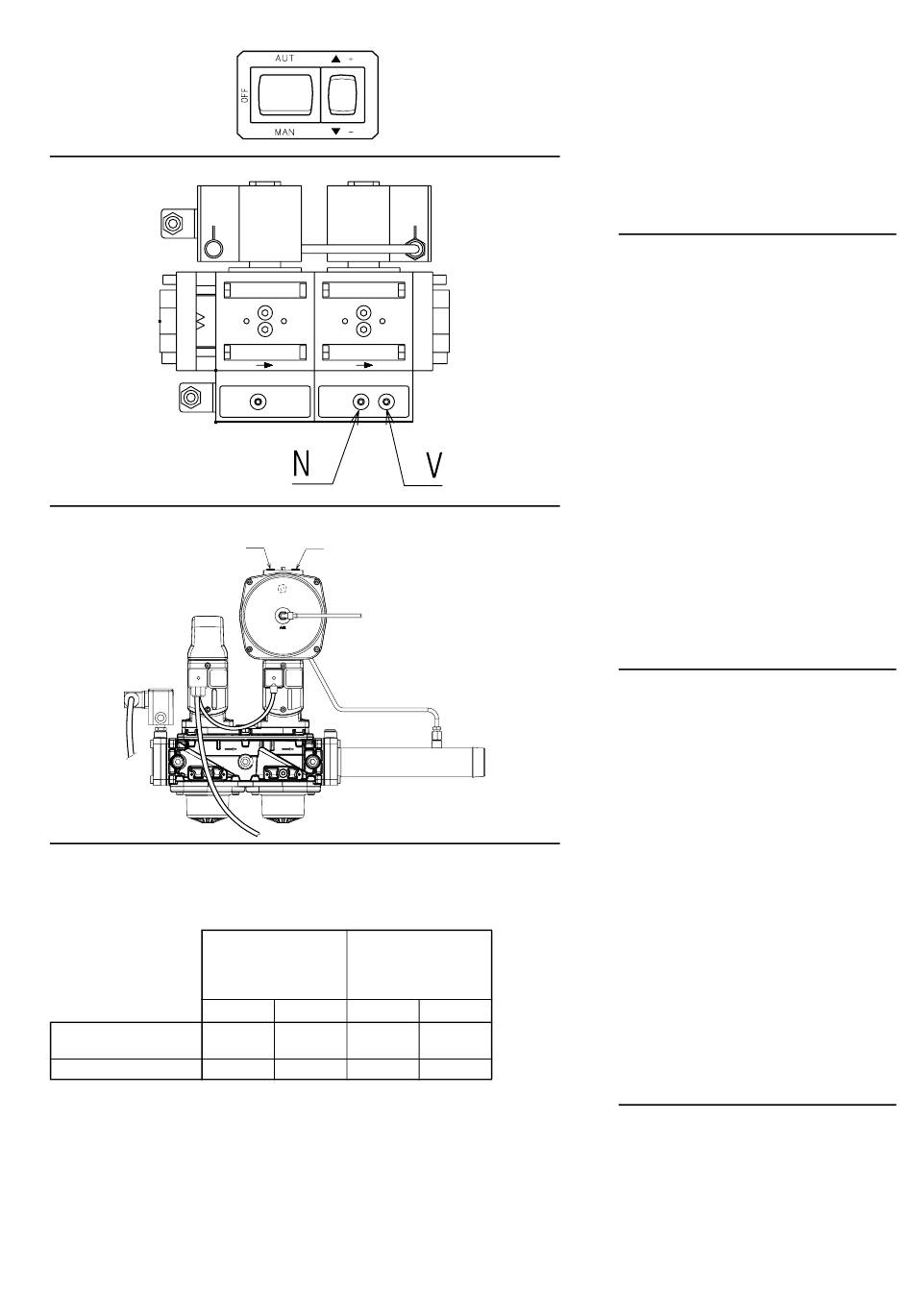

REGOLAZIONE BRUCIATORE

Per ottenere una regolazione ottimale del bruci-
atore è necessario effettuare l'analisi dei gas di
scarico
della
combustione
caldaia.
Regolare in successione:
1 - Potenza Max
2 - Potenza Min

3 - Verifica modulazione

4 - Potenza all' accensione
5 - Potenze intermedie
6 - Pressostato aria
7 - Pressostato gas di minima
1 - POTENZA MAX
- La potenza MAX va scelta entro il campo di
lavoro riportato a pag. 10 e in funzione della
potenza della caldaia.
- Nella descrizione precedente abbiamo lasci-
ato il bruciatore acceso, funzionante alla
potenza di accensione. Premere il pulsante
2)(A) e tenerlo premuto fino a raggiungere la
massima apertura delle serrande aria (inizial-
mente tarare con 45° di apertura e poi verifi-
care la portata termica).
Durante tale operazione controllare la stabilità
di fiamma e il valore della CO
instabile aumentare o diminuire la taratura
della vite V presente sulla valvola in modo da
raggiungere il corretto valore di CO
- Misurare la portata del gas al contatore.
A titolo orientativo può essere ricavata dalle
tabelle di pag. 12, basta leggere la pressione
del gas sul manometro a U o digitale, vedi
Fig. (C)p. 20.
- Per modificare la potenza MAX agire sul pul-
sante (- o +) fino al valore desiderato spo-
stando la camma I.
- Riverificare il valore corretto della CO
eventualmente correggerlo con la vite V della
valvola gas.
2 - POTENZA MIN
- Tarato il bruciatore alla potenza massima por-
tare gradualmente il servomotore verso la
posizione di minima fiamma (non inferiore a
30°), premendo il pulsante 2)(A)p.22.
- Eseguire l'analisi del gas di scarico e agire su
N della valvola in modo da ottenere il valore
corretto di CO
(8%).
2
- Misurare la portata del gas al contatore.
- La potenza MIN va scelta entro il campo di
lavoro riportato a pag. 10.
- Se la potenza di prima fiamma deve essere
modificata agire sulla camma V.
- Nota: il servomotore segue la rotazione della
camma V solo quando si riduce l'angolo della
camma. Se bisogna aumentare l'angolo della
camma, è necessario prima aumentare
l'angolo del servomotore con il tasto (+), poi
aumentare l'angolo della camma V ed infine
riportare il servomotore nella posizione di
potenza MIN con il tasto (-).
- Riverificare il valore corretto della CO ed
eventualmente correggerlo con la vite N della
valvola gas.
Eseguire più volte la verifica della CO alla
potenza MIN e MAX per verificarne la stabil-
ità.
3 - VERIFICA MODULAZIONE
- Portare il servomotore alla massima potenza
controllando il valore corretto della CO
necessario correggere la vite V.
- Portare il servomotore alla minima potenza
controllando il valore corretto della CO
necessario correggere la vite N.
all'uscita
della
: se risulta
2
(8.5%).
2
ed
2
e se
2
e se
2
