2.2 Übersicht Sicherheitseinrichtungen
Inhalt
Abbildung
Sicherheits-
einrichtungen
Beschreibung
Sicherheits-
einrichtungen
Hier erhalten Sie einen Überblick über die wichtigsten Elemente
des Kompressors und ihre Funktion.

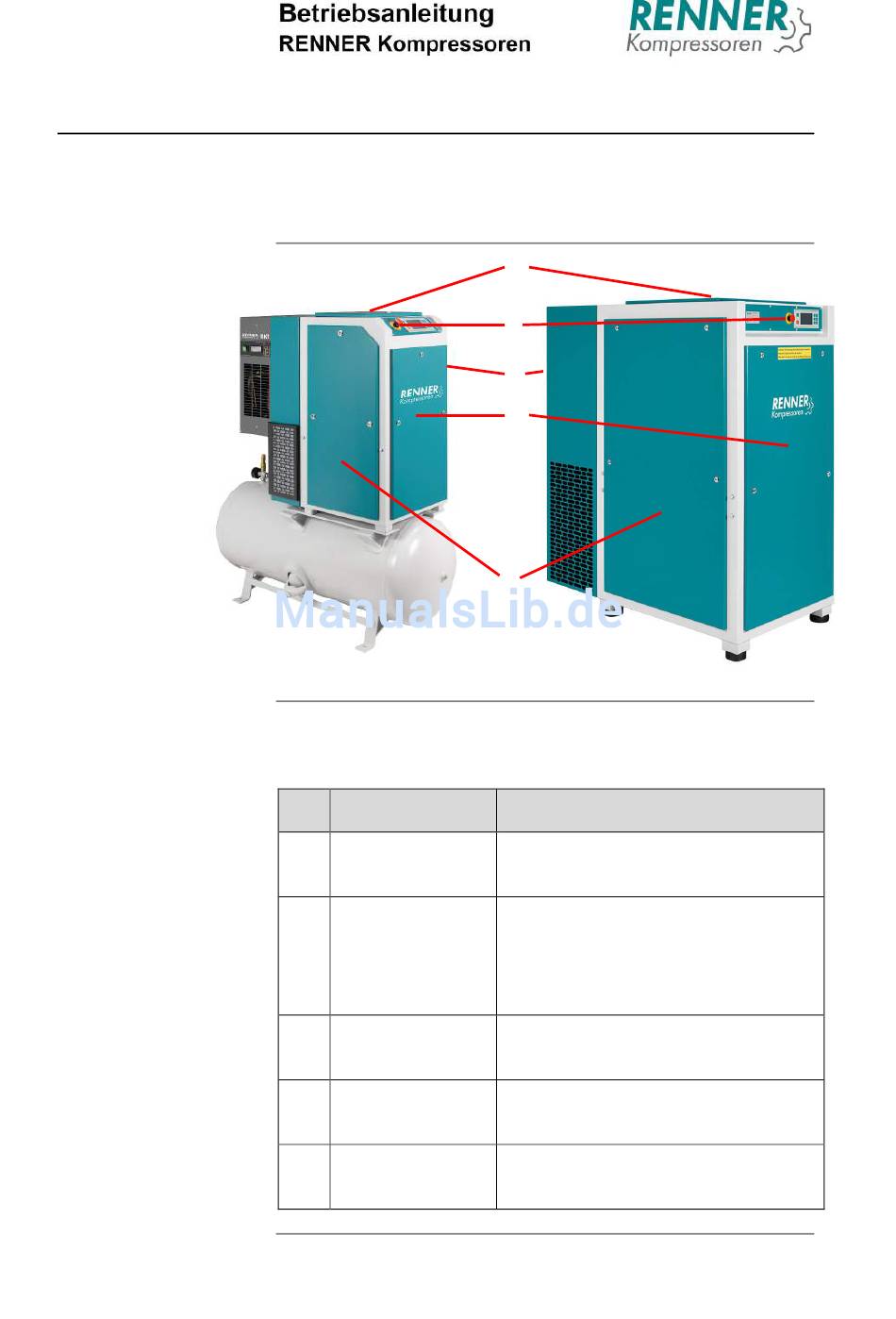

An der Außenseite des Kompressors sehen Sie folgende
Sicherheitseinrichtungen:
Pos. Bezeichnung
1
Not-Aus-Taster
2 Schaltkastentür
3
Deckel
4 Vorderwand
5 Seitenwände
2 Maschinenbeschreibung
3
1
2
4
5
Funktion
Kompressor im Notfall sofort
anhalten
Schutztür des Schaltkastens
Öffnung nur durch Elektrofachkraft
VORSICHT: Lebensgefahr durch
elektrische Spannung!
Zugang zu Feinabscheidepatrone,
Sicherheitsventil und Luftfilter
Zugang zu Motor, Verdichter, Keil-
riemen, Motorwippe
Zugang zu Motor, Ölfilter, Öleinfüll-
stutzen und Steuerungsventil
2-4
