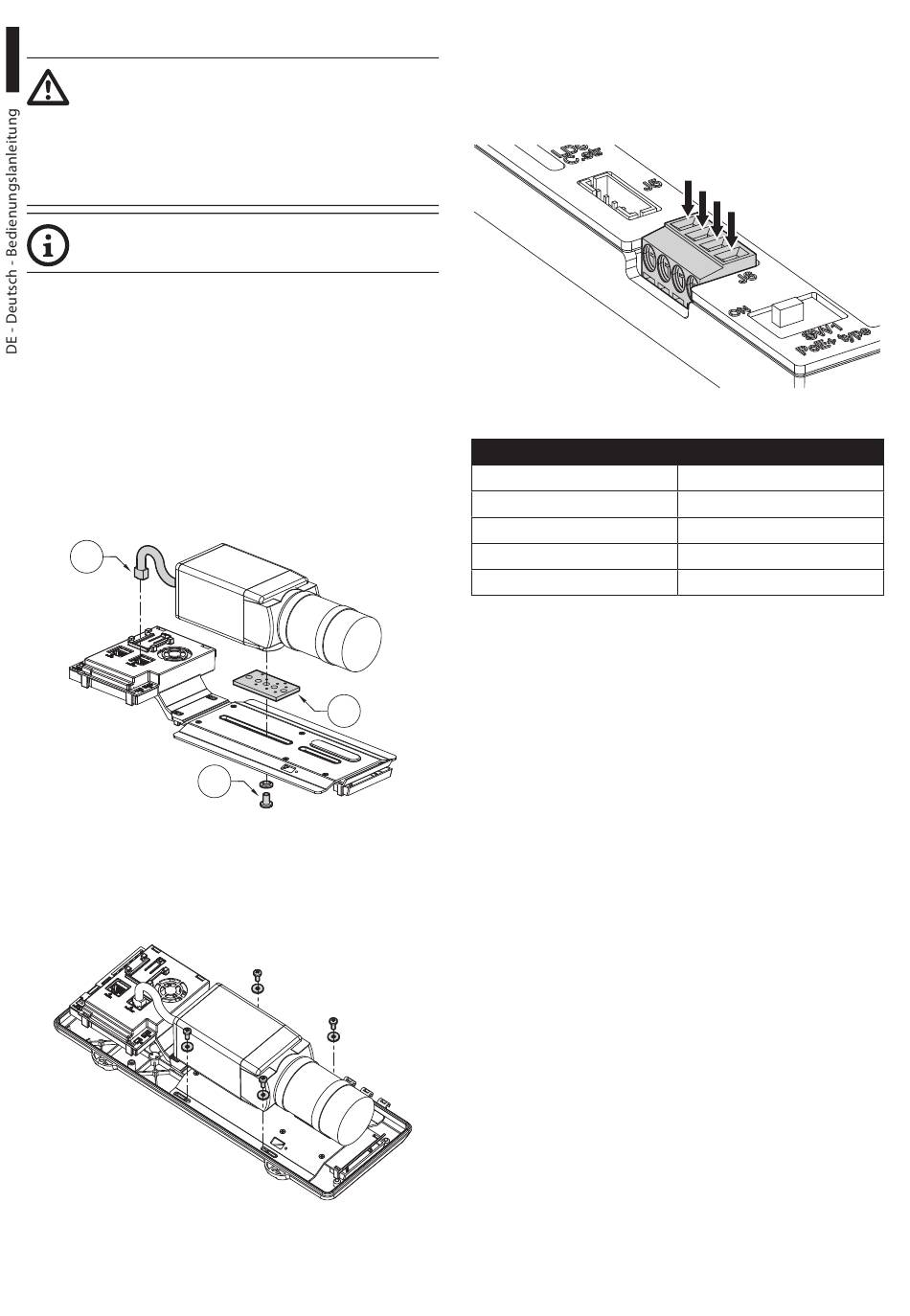

6.1.3 Installation der Kamera
Der korrekte Betrieb des Gerätes innerhalb
des angezeigten Temperaturbereichs ist nur
garantiert, wenn die Temperaturschwellen
der verwendeten Kamera und Optik
mindestens zwischen -10°C und + 60°C
liegen.
Es können nur Kameras vom Typ PoE
installiert werden.
Die Kamera mithilfe der mitgelieferten Schrauben
(01) und Abstandsstücke (02) befestigen.
Mindestens ein Abstandsstück anbringen, um die
elektrische Isolation zwischen Schlitten und Kamera
zu gewährleisten.
Die Kameralinse vor dem Glas positionieren, um
Sichtstörung oder optische Reflexe zu vermeiden.
Die Kamera an den Verbinder J2 (PoE OUT)
anschließen, mit dem im Lieferumfang enthaltenen
Kabel (03).
03
Abb. 8
Den Schlitten wieder in seiner Aufnahme
positionieren und die zuvor entfernten Schrauben
festziehen.
Abb. 9
8
02
01
6.1.4 Anschluss des Scheinwerfers GEKO
IRH (Sonderausstattung)
Den Scheinwerfer an die Klemme J6 anschließen, wie
im Schema unten beschrieben.
Abb. 10
ANSCHLUSS SCHEINWERFER GEKO IRH
Scheinwerfer
Braun (Telemetrie)
Blau (Telemetrie)
Weiß (Stromversorgung)
Schwarz (Stromversorgung)
Tab. 1
Für die Einstellung der Einschaltgrenze
des Scheinwerfers, siehe das Betriebs- und
Installationshandbuch des Produkts.
1
2
3
4
Klemme J6
1
2
3
4
MNVCHPVHPOE_1511_DE
