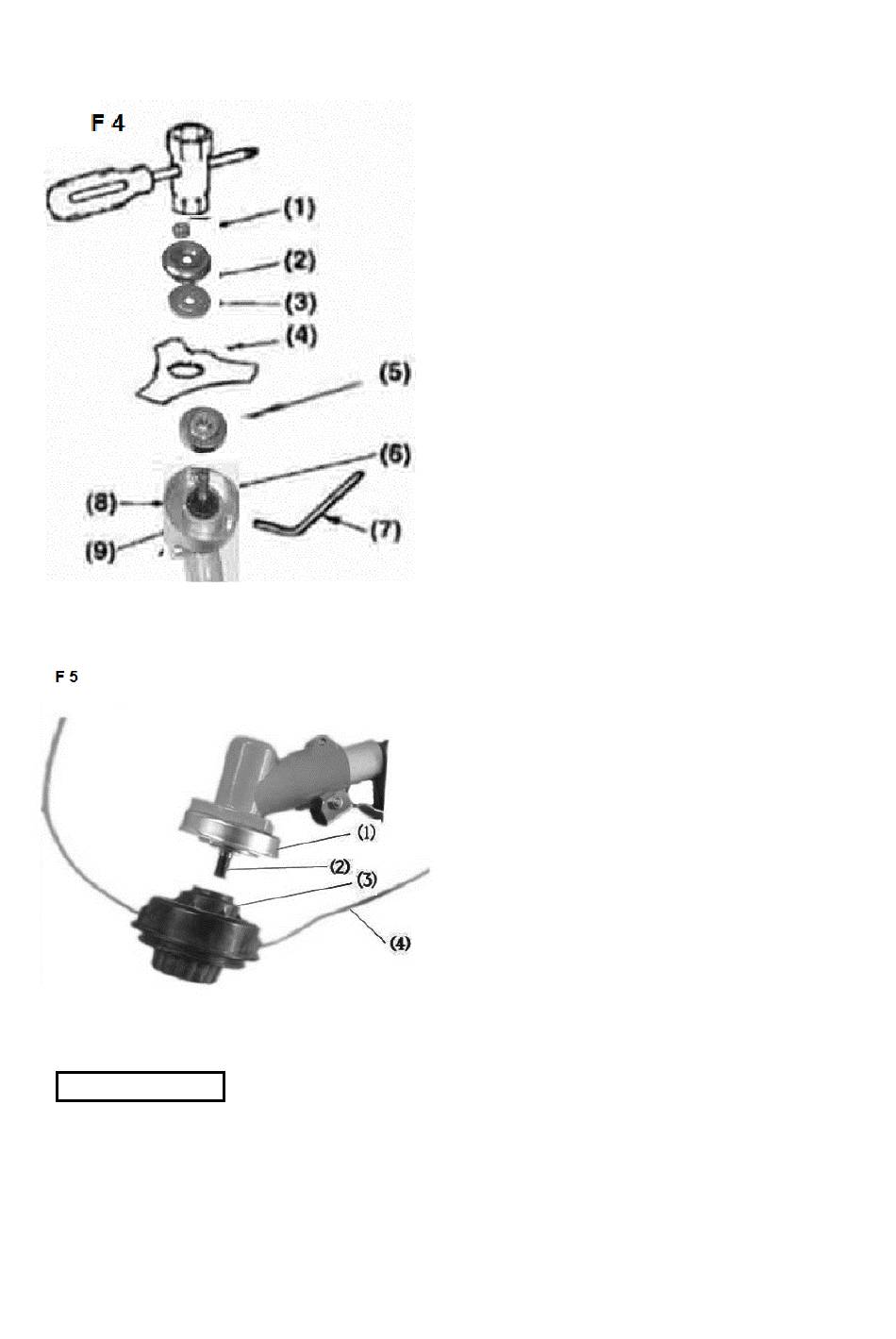

A FÉMKÉS ÖSSZESZERELÉSE (F4)
Helyezze fel a védőkorongot a csavaralátétre, és rögzítse a csavarral (balmenetes), a rugós
4.
biztosítással és a csavaralátéttel.
Helyezze fel a nylonszálat a csavarra, az imbuszkulcs segítségével rögzítse a belső tartót, és
3.
húzza meg kézzel.
MEGJEGYZÉS
Őrizze meg a fennmaradó csavarokat és csavaralátéteket.
(1) Anya
(2) Védőkorong
(3) Csavaralátét
(4) Háromfogú kés
(5) Gyűrű
(6) Tartó
(7) Imbuszkulcs
(8) Belső tartó
(9) Hajtóműház
1.Helyezze fel a gyűrűt a hajtóműtengelyre, és
rögzítse a mellékelt kulccsal.
2.Helyezze fel a kést a belső tartóra úgy, hogy
a betűk lefelé, a hajtóműház felé nézzenek, és a
késen levő nyílást illessze össze a belső tartón
levő kiszögelléssel.
3. Helyezze fel a csavaralátétet
a hajtóműtengelyre úgy, hogy a homorú elülső
oldala a kés felé nézzen.
A VÁGÓFEJ FELSZERELÉSE
(F5)
(1) Hajtóműház
(2) Csavar
(3) Nylon kés
(4) Nylonszál
1. Helyezze fel megfelelően a belső tartót és a
csavaralátétet a hajtóműtengelyre.
2. Csavarozza fel a mellékelt tartót (M8,
balmenetes) a hajtóműtengelyre, és húzza meg
a kulccsal.
