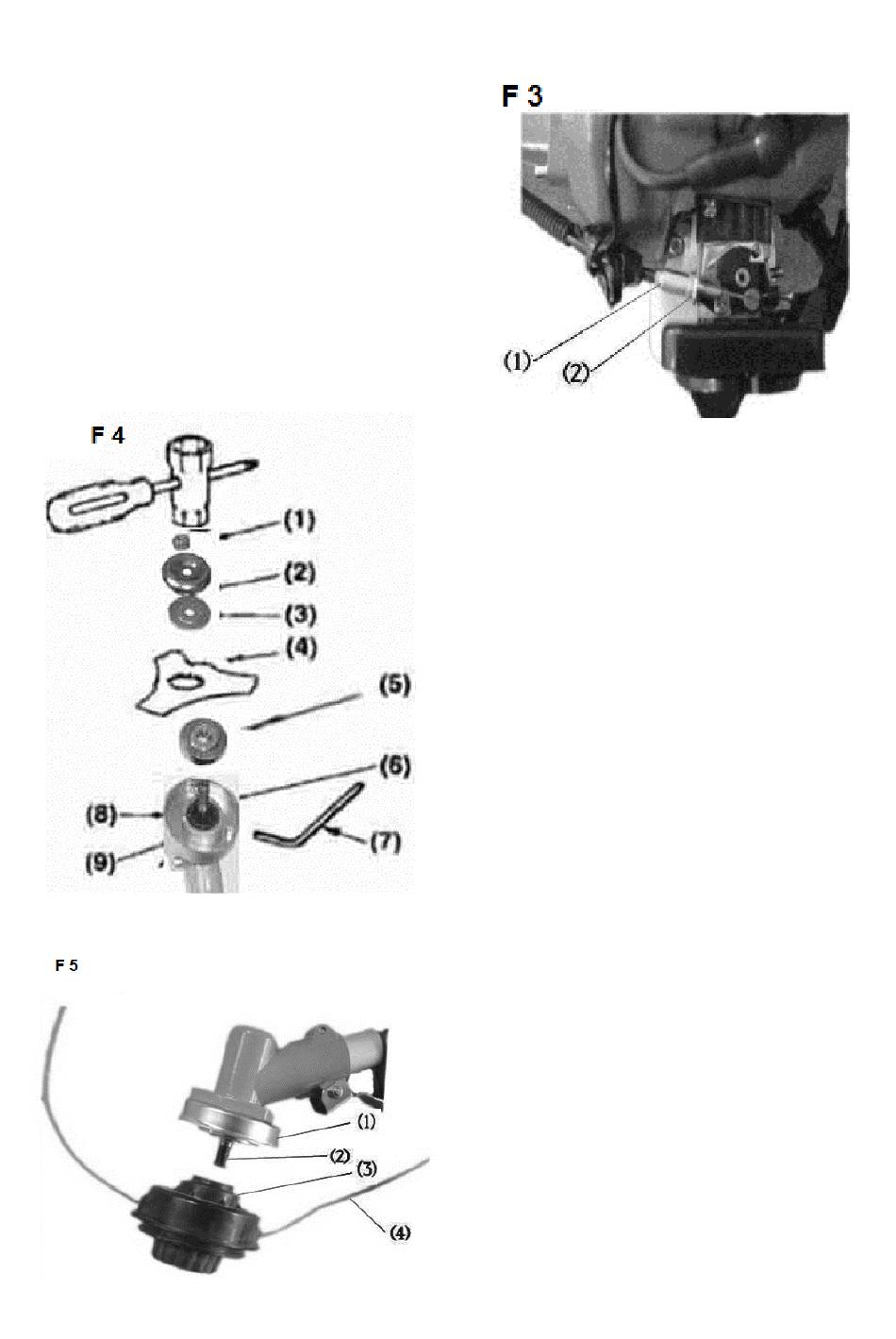

NASTAVENIE KÁBLA PLYNU (F3)
Po uvoľnení páčky plynu zatiahnite za kábel plynu.
Normálna vôľa je 1 alebo 2 mm – merané na strane
karburátora.
Ak je vôľa príliš malá alebo veľká. Odoberte kryt
filtra vzduchu, povoľte poistnú maticu a nastavte
vôľu.
(1) Nastavovacia matica
(2) Poistná matica
MONTÁŽ KOVOVÉHO NOŽA (F4)
(s ľavým závitom), pružnou podložkou a podložkou.
(1)
Matica
(2) Ochranná miska
(3) Podložka
(4) Nôž, trojzubý
(5) Krúžok
(6) Držiak
(7) Imbusový kľúč
(8) Vnútorný držiak
(9) Prevodová skriňa
1.Nastavte krúžok na hriadeľ prevodovky a
upevnite ho priloženým kľúčom.
2.Nasaďte nôž na vnútorný držiak s písmenami
smerom k prevodovej skrini a zlaďte riadne otvor
noža s výstupkom vnútorného držiaka.
3. Nastavte podložku na hriadeľ prevodovky
dutým čelom k nožu.
4.Nasaďte misku na podložku a zaistite ju skrutkou
INŠTALÁCIA STRUNOVEJ
HLAVY (F5)
(1) Prevodová skriňa
(2) Skrutka
(3) Nylonový nôž
(4) Nylonová struna
1. Nasaďte správne vnútorný držiak a podložku
na hriadeľ prevodovky.
2. Priskrutkujte priložený držiak (M8, ľavý závit)
na hriadeľ prevodovky a utiahnite ho kľúčom.
