MONTAGE DES METALLMESSERS (F4)
Messer.
Setzen Sie die Schutzscheibe auf die Unterlegscheibe und sichern Sie sie mit der Schraube
4.
(mit Linksgewinde), der Federsicherung und der Unterlegscheibe.
Setzen Sie den Nylonfaden auf die Schraube und befestigen Sie den inneren Halter mittels
3.
des Inbusschlüssels und ziehen Sie ihn von Hand fest
BEMERKUNG
Bewahren Sie die restlichen Schrauben und Unterlegscheiben auf.

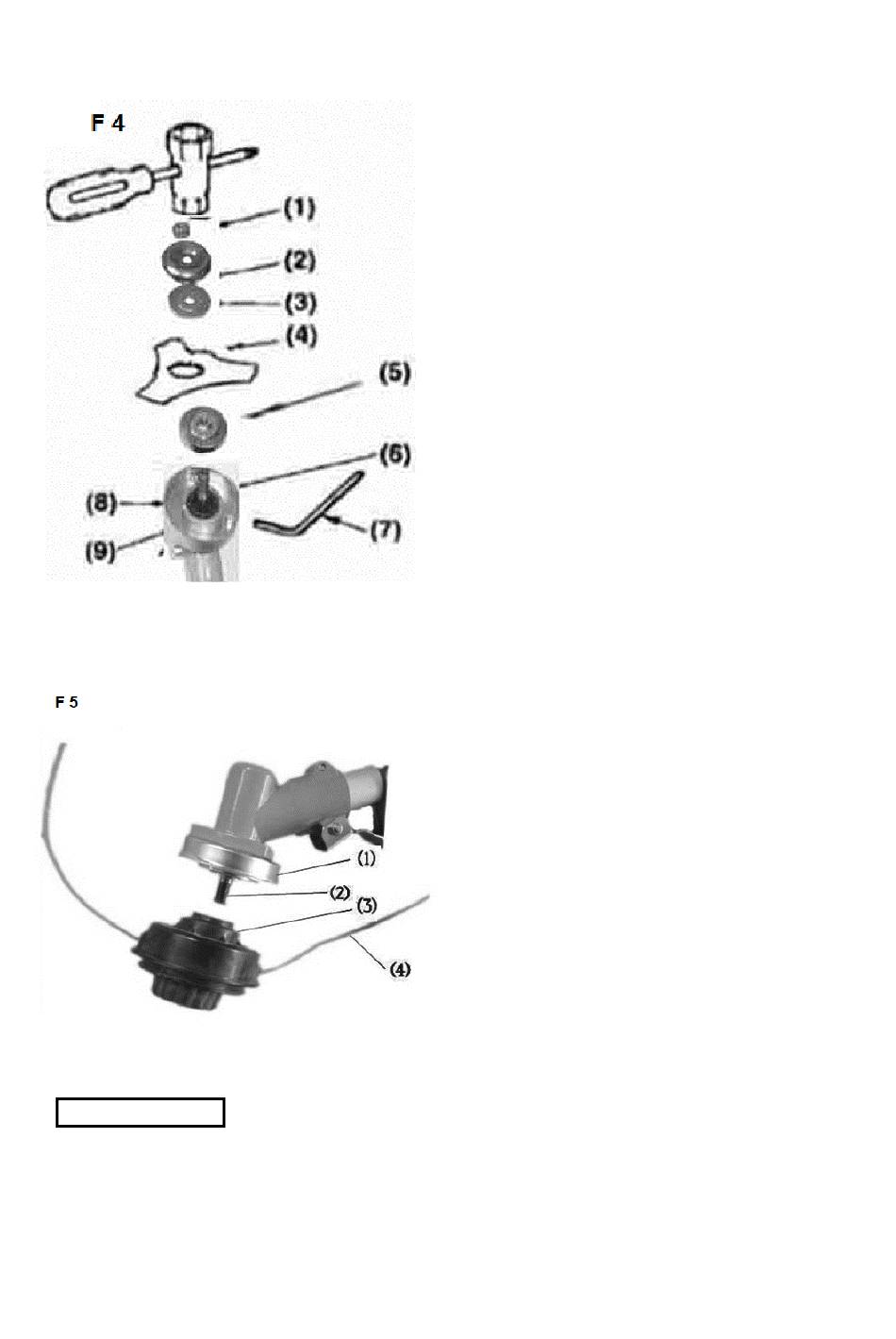

(1) Mutter
(2) Schutzscheibe
(3) Unterlegscheibe
(4) Messer mit drei Zähnen
(5) Ring
(6) Halter
(7) Inbusschlüssel
(8) Innerer Halter
(9) Getriebegehäuse
1.Setzen Sie den Ring auf die Getriebewelle und
befestigen Sie ihn mit dem beigelegten Schlüssel.
2.Setzen Sie das Messer auf den inneren Halter
mit den Buchstaben nach unten zum
Getriebegehäuse und bringen Sie die Öffnung des
Messers mit dem Vorsprung des inneren Halters in
Übereinstimmung.
3. Setzen Sie die Unterlegscheibe auf die
Getriebewelle mit der hohlen Stirnseite zum
INSTALLATION DES
TRIMMERKOPFS (F5)
(1) Getriebegehäuse
(2) Schraube
(3) Nylonmesser
(4) Nylonfaden
1. Setzen Sie richtig den inneren Halter und die
Unterlegscheibe auf die Getriebewelle.
2. Schrauben Sie den beigelegten Halter (M8,
Linksgewinde) auf die Getriebewelle und
ziehen Sie sie mit dem Schlüssel fest.
.
