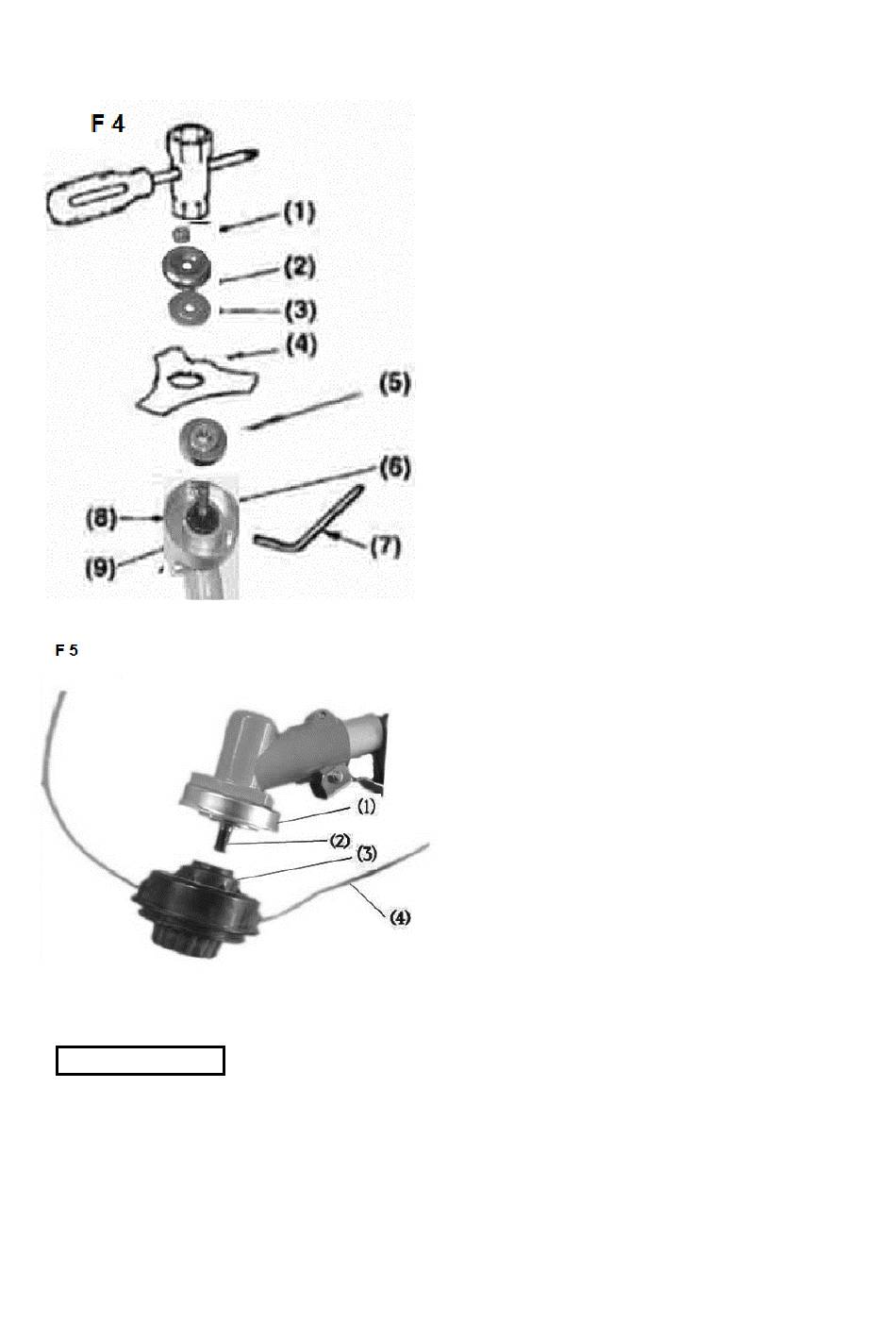

MONTAŻ METALOWEGO NOŻA (F4)
Żyłkę nylonową należy umieścić na śrubie i zamocować wewnętrzny uchwyt za pomocą
3.
klucza trzpieniowego sześciokątnego i dociągnąć ręcznie
UWAGA
Pozostałe śruby i podkładki należy przechowywać.
(1) Nakrętka
(2) Tarcza ochronna
(3) Podkładka
(4) Nóż z trzema zębami
(5) Pierścień
(6) Uchwyt
(7) Klucz trzpieniowy sześciokątny
(8) Wewnętrzny uchwyt
(9) Obudowa przekładni
1.Pierścień należy umieścić na wał przekładni
i zamocować go za pomocą dołączonego klucza.
2.Nóż należy osadzić na wewnętrznym uchwycie
skierowany stroną z literami do dołu i dopasować
otwór noża do wypustu wewnętrznego uchwytu.
3. Podkładkę należy umieścić na wale przekładni
wklęsła stroną czołową w kierunku noża.
4.Tarczę ochronną należy umieścić na podkładce
i zamocować ją za pomocą śruby (z gwintem
lewoskrętnym), pióra i podkładki.
INSTALACJA GŁOWICY
TRYMERA (F5)
(1) Obudowa przekładni
(2) Śruba
(3) Nóż nylonowy
(4) Żyłka nylonowa
1. Wewnętrzny uchwyt i podkładkę należy
poprawnie umieścić na wale przekładni.
2. Dołączony uchwyt zamocować śrubą
(M8, z gwintem lewoskrętnym) do wału
przekładni i dokręcić kluczem.
.
