PROGRAMMAZIONI
Per effettuare le programmazioni occorre eseguire le se-
guenti fasi:
1) entrare in modalità programmazione
2) inserire il codice della programmazione che s'inten-
de effettuare
3) inserire l'indirizzo richiesto o il codice della funzione
desiderata
4) uscire dalla programmazione
Note
- In qualunque momento è possibile uscire dalla fase di
programmazione seguendo le indicazioni del paragrafo 4.
- Per eseguire altre programmazioni è sufficiente ripetere più
volte le fasi 2 e 3.
1) ENTRATA IN MODALITÀ PRO-
GRAMMAZIONE

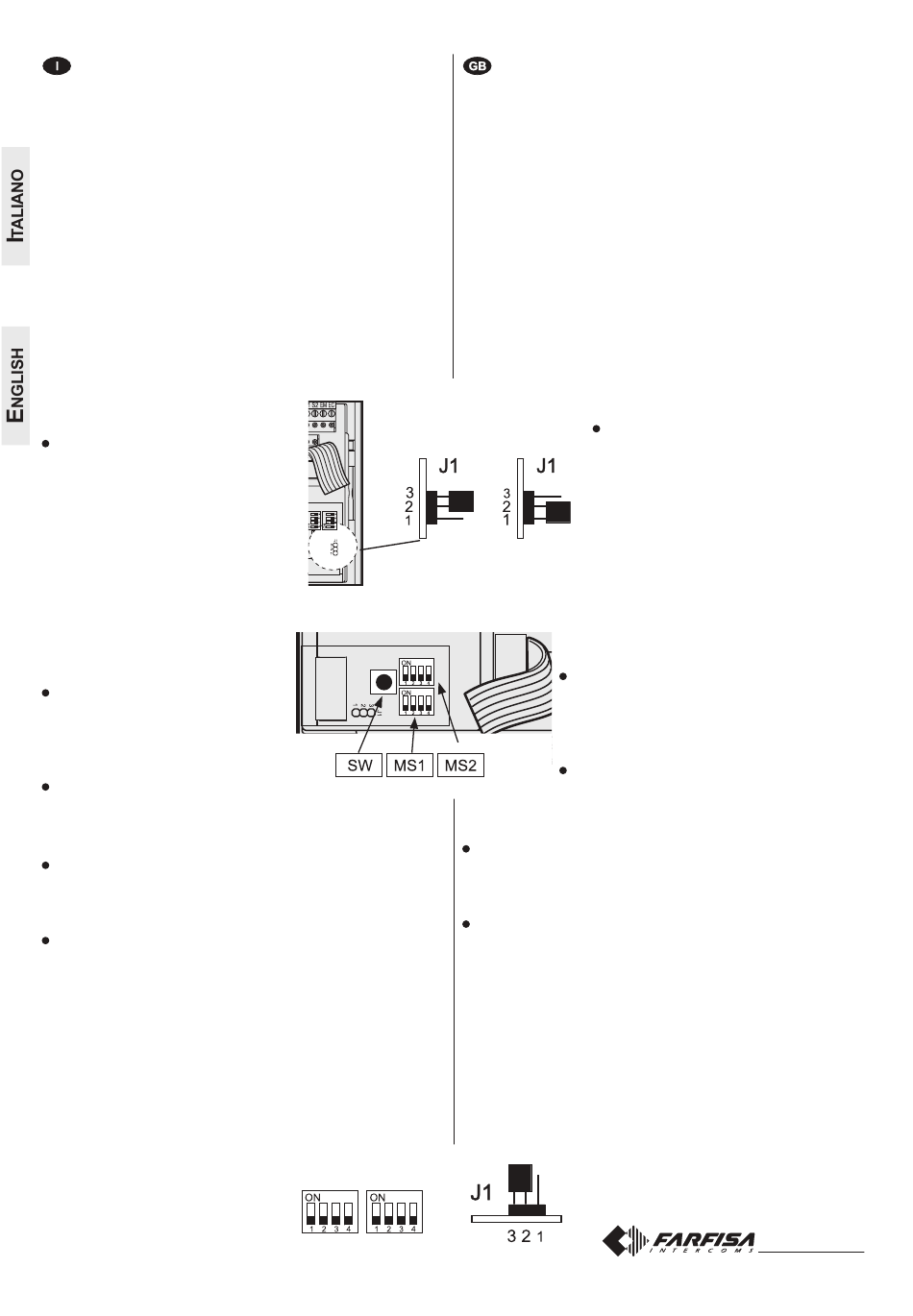

Spostare il ponticello J1, posto sul
retro della pulsantiera, dalla posizio-
ne 2-3 alla 1-2; si udrà il tono di pro-
grammazione.
Posizioni ponticello J1
1-2 = modalità programmazione
2-3 = modalità funzionamento
2) INSERIMENTO CODICI DI SE-
LEZIONE DELLA PROGRAM-
MAZIONE
Sui microinterruttori MS1 e MS2,
impostare il codice della program-
mazione che s'intende eseguire
come riportato nella tabella 1 (co-
dici 1A, 2A, 1B, 2B, 1C e AA).
Premere il tasto di conferma SW.
3) PROGRAMMAZIONE INDIRIZZO O CODICE FUNZIO-
NE
Sui microinterruttori MS1 e MS2, impostare l'indirizzo desi-
derato usando la corrispondenza riportata nella tabella 3.
Per le programmazioni di sistema (codice 2B) vedere la
tabella 2.
Premere il tasto di conferma SW.
- Ripetere più volte le fasi 2 e 3 fino alla completa programma-
zione del codificatore.
- Ad ogni pressione del tasto SW un tono di conferma o di
errore indicherà l'immissione di un codice corretto o sba-
gliato; nel secondo caso sarà necessario reinserire il codi-
ce esatto.
4) USCITA DALLA MODALITÀ PROGRAMMAZIONE
Per uscire dalla programmazione è necessario posizionare
tutti i microinterruttori di MS1 e MS2 su OFF e riportare il
ponticello J1 dalla posizione 1-2 alla 2-3.
To program the device it is necessary to perform the following
phases:
enter programming mode
1)
insert code of desired programming
2)
insert required address or functional code
3)
4) exit programming mode
Notes
- In any situation it would be possible to exit the program-
ming phase following the instructions reported on para-
graph 4.
- To proceed with other programming repeat the phases 2
and
3) INSERT REQUIRED ADDRESS OR FUNCTIONAL
CODE
On the microswitches MS1 and MS2 set the address you
wish to enter in accordance with the cross-references
reported on table 3.
For system programming see table 2 (code 2B).
Press the programming button SW.
- Repeat phases 2 and 3 until you have completely pro-
grammed the Digital
- Any time you press the SW button an acknowledge or error
tone will warning you whether the entered code is correct or
not; in case of incorrect code you must enter again the
correct
4) EXIT PROGRAMMING MODE
To exit the programming phase it is necessary to set OFF all
the microswitches MS1 and MS2 and move back the jumper
J1 from 1-2 to 2-3 position.
MS1 MS2
PROGRAMMING
3.
1) ENTER PROGRAMMING MODE
Move the jumper J1 from 2-3 to 1-2
position; a programming tone will con-
firm the correct operation.
Position of jumper J1
1-2 = programming mode
2-3 = operating mode
2) INSERT CODE OF DESIRED PRO-
GRAMMING
On the micro-switches MS1 and MS2 set
the code corresponding to the program-
ming operation you wish to enter as re-
ported on table 1
and AA).
Press the programming button SW.
Encoder.
one.
(codes 1A, 2A, 1B, 2B, 1C
