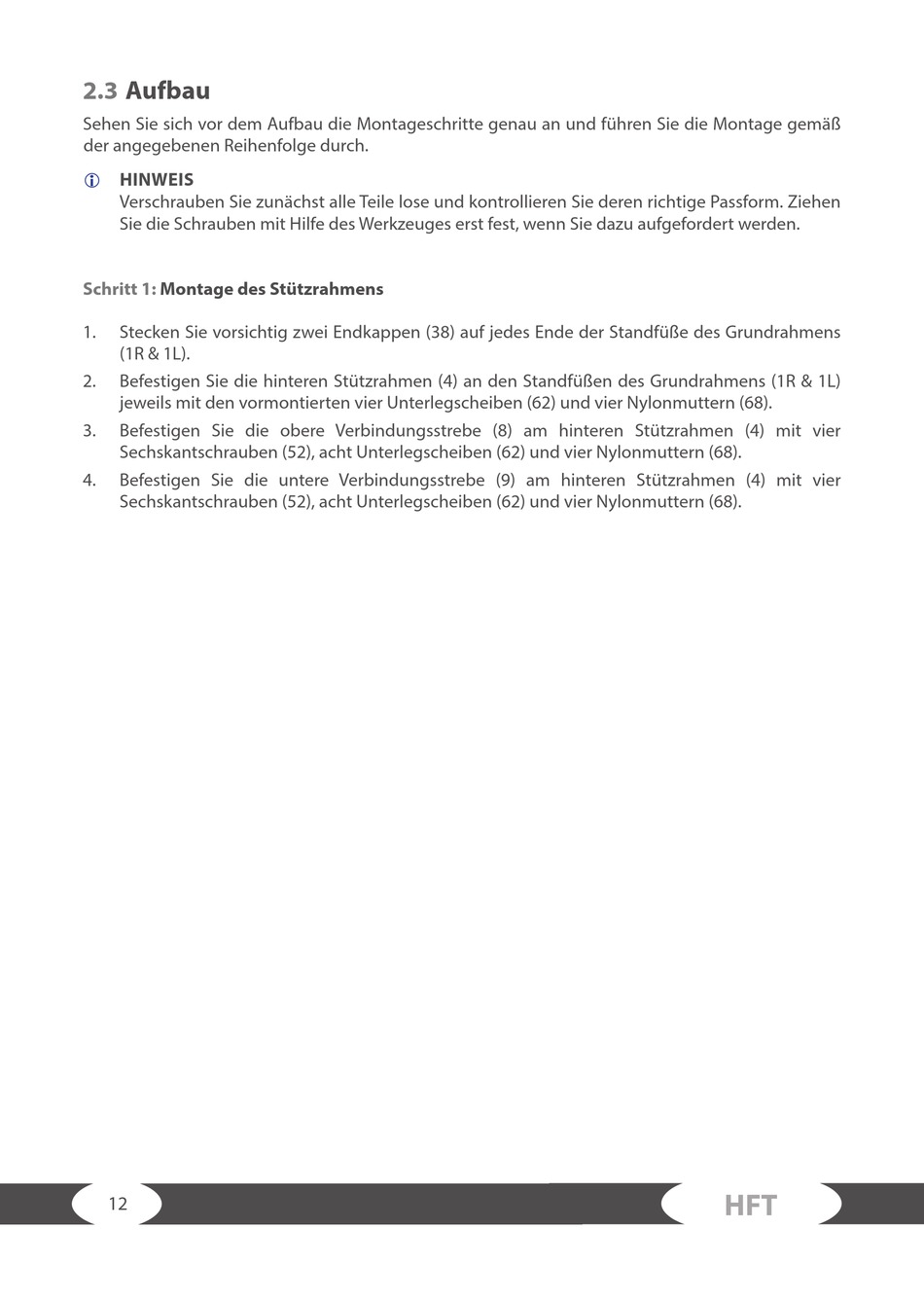

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1: Montage des Stützrahmens
1. Stecken Sie vorsichtig zwei Endkappen (38) auf jedes Ende der Standfüße des Grundrahmens
(1R & 1L).
2. Befestigen Sie die hinteren Stützrahmen (4) an den Standfüßen des Grundrahmens (1R & 1L)
jeweils mit den vormontierten vier Unterlegscheiben (62) und vier Nylonmuttern (68).
3. Befestigen Sie die obere Verbindungsstrebe (8) am hinteren Stützrahmen (4) mit vier
Sechskantschrauben (52), acht Unterlegscheiben (62) und vier Nylonmuttern (68).
4. Befestigen Sie die untere Verbindungsstrebe (9) am hinteren Stützrahmen (4) mit vier
Sechskantschrauben (52), acht Unterlegscheiben (62) und vier Nylonmuttern (68).
