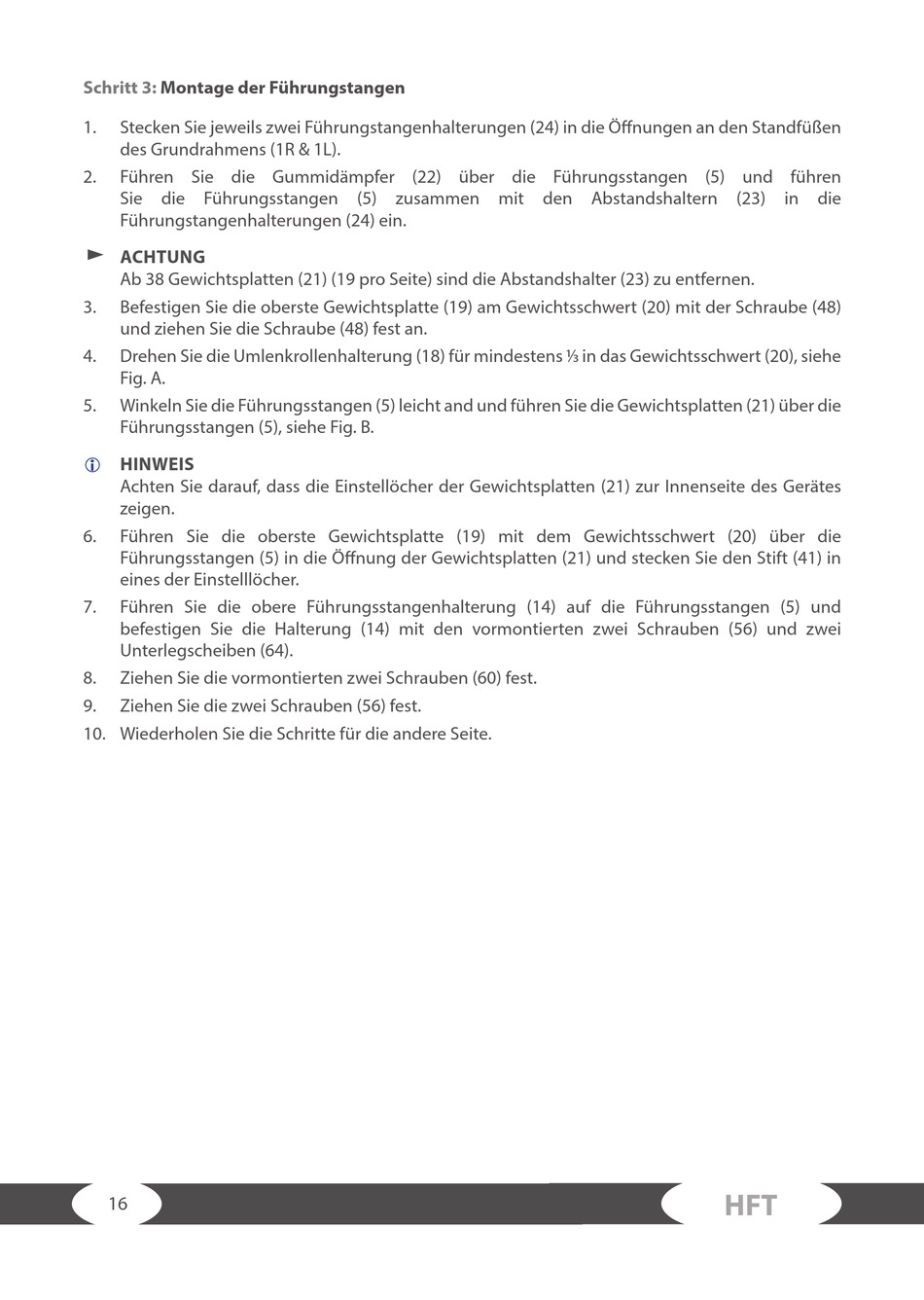

BodyCraft SW-HFT Montageanleitung Seite 16

Schritt 3: Montage der Führungstangen
1. Stecken Sie jeweils zwei Führungstangenhalterungen (24) in die Öffnungen an den Standfüßen
des Grundrahmens (1R & 1L).
2. Führen Sie die Gummidämpfer (22) über die Führungsstangen (5) und führen
Sie die Führungsstangen (5) zusammen mit den Abstandshaltern (23) in die
Führungstangenhalterungen (24) ein.
࣑ ACHTUNG
Ab 38 Gewichtsplatten (21) (19 pro Seite) sind die Abstandshalter (23) zu entfernen.
3. Befestigen Sie die oberste Gewichtsplatte (19) am Gewichtsschwert (20) mit der Schraube (48)
und ziehen Sie die Schraube (48) fest an.
4. Drehen Sie die Umlenkrollenhalterung (18) für mindestens 1/3 in das Gewichtsschwert (20), siehe
Fig. A.
5. Winkeln Sie die Führungsstangen (5) leicht and und führen Sie die Gewichtsplatten (21) über die
Führungsstangen (5), siehe Fig. B.
HINWEIS
L
Achten Sie darauf, dass die Einstellöcher der Gewichtsplatten (21) zur Innenseite des Gerätes
zeigen.
6. Führen Sie die oberste Gewichtsplatte (19) mit dem Gewichtsschwert (20) über die
Führungsstangen (5) in die Öffnung der Gewichtsplatten (21) und stecken Sie den Stift (41) in
eines der Einstelllöcher.
7. Führen Sie die obere Führungsstangenhalterung (14) auf die Führungsstangen (5) und
befestigen Sie die Halterung (14) mit den vormontierten zwei Schrauben (56) und zwei
Unterlegscheiben (64).
8. Ziehen Sie die vormontierten zwei Schrauben (60) fest.
9. Ziehen Sie die zwei Schrauben (56) fest.
10. Wiederholen Sie die Schritte für die andere Seite.
