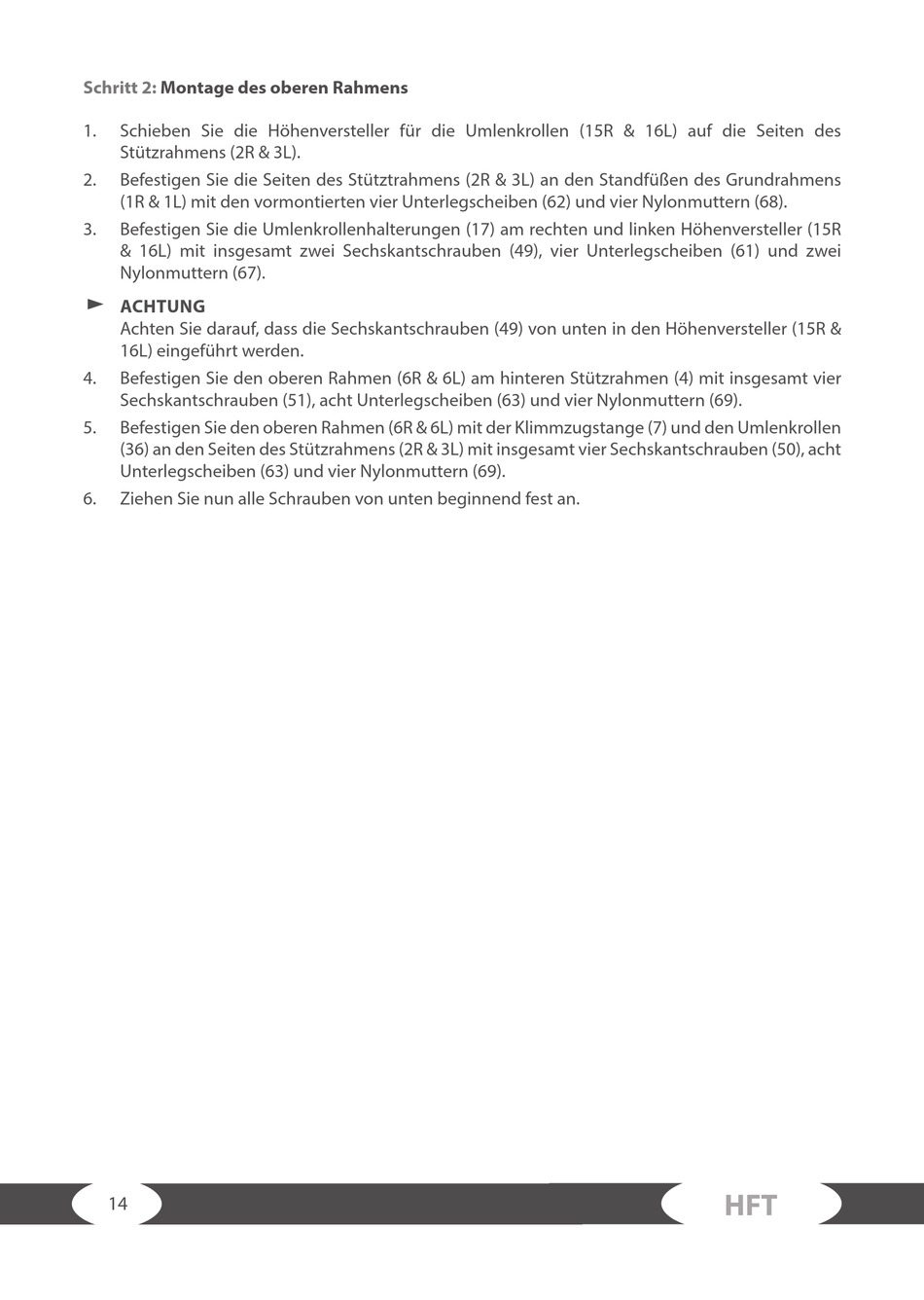

Schritt 2: Montage des oberen Rahmens
1. Schieben Sie die Höhenversteller für die Umlenkrollen (15R & 16L) auf die Seiten des
Stützrahmens (2R & 3L).
2. Befestigen Sie die Seiten des Stütztrahmens (2R & 3L) an den Standfüßen des Grundrahmens
(1R & 1L) mit den vormontierten vier Unterlegscheiben (62) und vier Nylonmuttern (68).
3. Befestigen Sie die Umlenkrollenhalterungen (17) am rechten und linken Höhenversteller (15R
& 16L) mit insgesamt zwei Sechskantschrauben (49), vier Unterlegscheiben (61) und zwei
Nylonmuttern (67).
࣑ ACHTUNG
Achten Sie darauf, dass die Sechskantschrauben (49) von unten in den Höhenversteller (15R &
16L) eingeführt werden.
4. Befestigen Sie den oberen Rahmen (6R & 6L) am hinteren Stützrahmen (4) mit insgesamt vier
Sechskantschrauben (51), acht Unterlegscheiben (63) und vier Nylonmuttern (69).
5. Befestigen Sie den oberen Rahmen (6R & 6L) mit der Klimmzugstange (7) und den Umlenkrollen
(36) an den Seiten des Stützrahmens (2R & 3L) mit insgesamt vier Sechskantschrauben (50), acht
Unterlegscheiben (63) und vier Nylonmuttern (69).
6. Ziehen Sie nun alle Schrauben von unten beginnend fest an.
