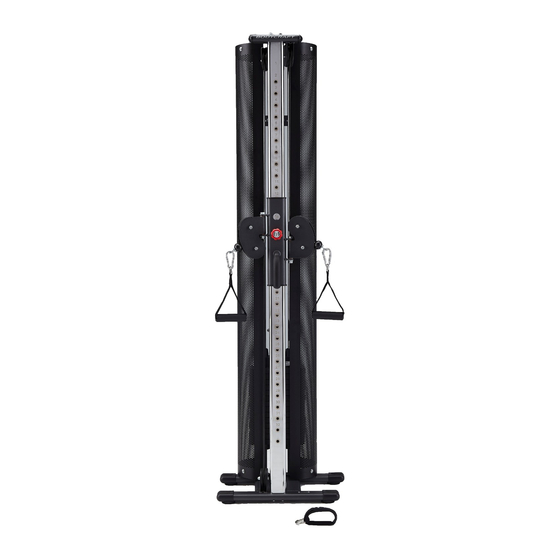

- Seite 1 Montageanleitung ~ 60 Min. L 55 | B 55 | H 206 BCCABLEPULL.01.05 Kabelzugstation BC-CABLE-PULL...
- Seite 2 Kabelzugstation...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... -
Seite 4: Haftungsausschluss
Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS BodyCraft® ist eine eingetragene Marke der Firma Fitness Authority Industrial Co., LTD. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung der Firma Fitness Authority Industrial Co., LTD ist verboten. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. -
Seite 5: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 6: Allgemeine Informationen
28,5 kg Paket 3: 28 cm x 19 cm x 15 cm 33 kg Gewichtsblock in kg: 67,5 kg BC-CABLE-PULL-90 Verpackungsmaße (L x B x H) und Gewicht ca.: Paket 1: 78 cm x 53 cm x 18 cm 28,2 kg... -
Seite 7: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 8: Aufstellort
Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 9: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠... -
Seite 10: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. - Seite 11 Bezeichnung Bezeichnung Hauptrahmen Gummipuffer Oberer Rahmen Plastikhalterung Vorderer Stützrahmen Umlenkrolle Hinterer Stützrahmen Karabinerhaken Führungsstange Handgriff Geichtsabdeckung Kabelhöhenversteller Ovale Endkappe Schwenkbare Umlenkrollenhalterung Ovale Kappe Doppelte Umlenkrollenhalterung Runde Kappe Rahmenhalterung Kabel Wahlstange Schraubenset (Wandhalterung) Obere Gewichtsplatte Abstandshalter Gewichtsplatte Schrauben 1/2" X 4-1/4" HE X B OLT Bezeichnung Anz.
-
Seite 12: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 13 Schritt 2: Vorbereitung der Wandmontage HINWEIS Für diesen Montageschritt wird eine Handbohrmaschine benötigt. Achten Sie darauf, dass Sie einen geeigneten Bohraufsatz verwenden. Für eventuelle Beschädigungen der Wand übernimmt der Vetragspartner keinerlei Haftung. Stellen Sie die Kabelzugstation an die gewünschte Position und markieren Sie die Bohrlöcher. Entfernen Sie die Kabelzugstation von der Wand und bohren Sie mit einer Handbohrmaschine, die für die Wandmontage benötigten, Löcher in die Wand.
- Seite 14 Schritt 3: Aufbau Befestigen Sie den vorderen Stützrahmen (3) mit zwei 3/8“ x 1“ Schrauben (33) und zwei 3/8“ Federscheiben (37) am Hauptrahmen (1). Befestigen Sie zwei schwenkbare Umlenkrollengehäuse (8) mit zwei 1/2“ x 4-1/4“ Sechskantschrauben (29), vier 1/2“ Unterlegscheiben (36) und zwei 1/2“ Nylonmuttern (40) am Kabelhöhenversteller (7).
- Seite 16 Schritt 4: Montage des oberen Rahmens und Wandmontage HINWEIS Sollte die Wand Unebenheiten aufweisen, wie zum Beispiel durch eine Fußleiste sind die mitgelieferten Schrauben (28) nicht für die Wandmontage geeignet. In solch einem Fall muss selbständig ein passendes Montageset Schrauben erworben werden.
- Seite 17 Schritt 5: Kabelverlegung IMP OR TANT Schrauben Sie die doppelte Umlenkrollenhalterung (9) in die obere Gewichtsplatte (12) mit der Wahlstange (11), siehe C4 und C6. ࣑ ACHTUNG Das Gewinde der doppelten Umlenkrollenhalterung (9) muss sich zu mindestens 2 cm in der Aufnahme der oberen Platte (12) befinden. Stecken Sie ein Ende des Kabels (25) in die vordere, rechte Seite der schwenkbaren Umlenkrollenhalterung (8) und ziehen Sie es nach oben raus.
- Seite 18 Führen Sie das Kabel zum oberen Rahmen (2) und über die Umlenkrolle C7. Montieren Sie die Umlenkrolle C7 mit einer 3/8“ X 1-3/4“ Sechskantschraube (32) und einer 3/8“ Nylonmutter (41). Führen Sie das Kabel nach unten um Umlenkrolle C8 und montieren Sie die Umlenkrolle C8 mit einer 3/8“...
- Seite 19 Schritt 6: Montage der Abdeckungen Befestigen Sie die Gewichtsabdeckungen (6) mit acht 5/16“ Unterlegscheiben (38) und acht 5/16“ x 1/2“ Schrauben (34) am oberen Rahmen (2) und am Hauptrahmen (1). Achten Sie darauf, die Schrauben noch nicht im Rahmen festzuziehen, um sicherzustellen, dass alle Bohrungen übereinstimmen.
-
Seite 20: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 21: Wartungs- Und Inspektionskalender
Sichtkontrolle des Kabelverlaufes Kabel oder Rollen laufen oder der Rollenführung Schleifgeräusche nicht sauber oder sind Bei Beschädigung betroffenes Teil beschädigt ersetzen Kabel zu stramm Gewicht hängt in der Luft Kabelspannung nachjustieren gespannt Kabel ohne Spannung Kabel zu schlaff Kabelspannung nachjustieren Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß... -
Seite 22: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 23: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Bodycraft / Kabelzugstation Modellbezeichnung: Bodycraft Kabelzug Artikelnummer: BC-CABLE-PULL... -
Seite 24: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. BASE FRAME HOLLOW TOP FRAME HANDLE GRIP FRONT UPRIGHT FRAME CABLE REAR UPRIGHT FRAME KNOB GUIDE ROD BUSHING WEIGHT SHROUD 5/16" X 2" HAND SET (For Wall) CABLE HEIGHT ADJUSTER 1/2" X 4-1/4" HEX BOLT SWIVEL PULLEY HOUSING 3/8"... -
Seite 25: Explosionszeichnung
Explosionszeichnung 38 34... -
Seite 26: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. Fehlerbeschreibungen Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht. - Seite 27 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 28: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 29: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 30 Notizen Kabelzugstation...
- Seite 32 Kabelzugstation...
