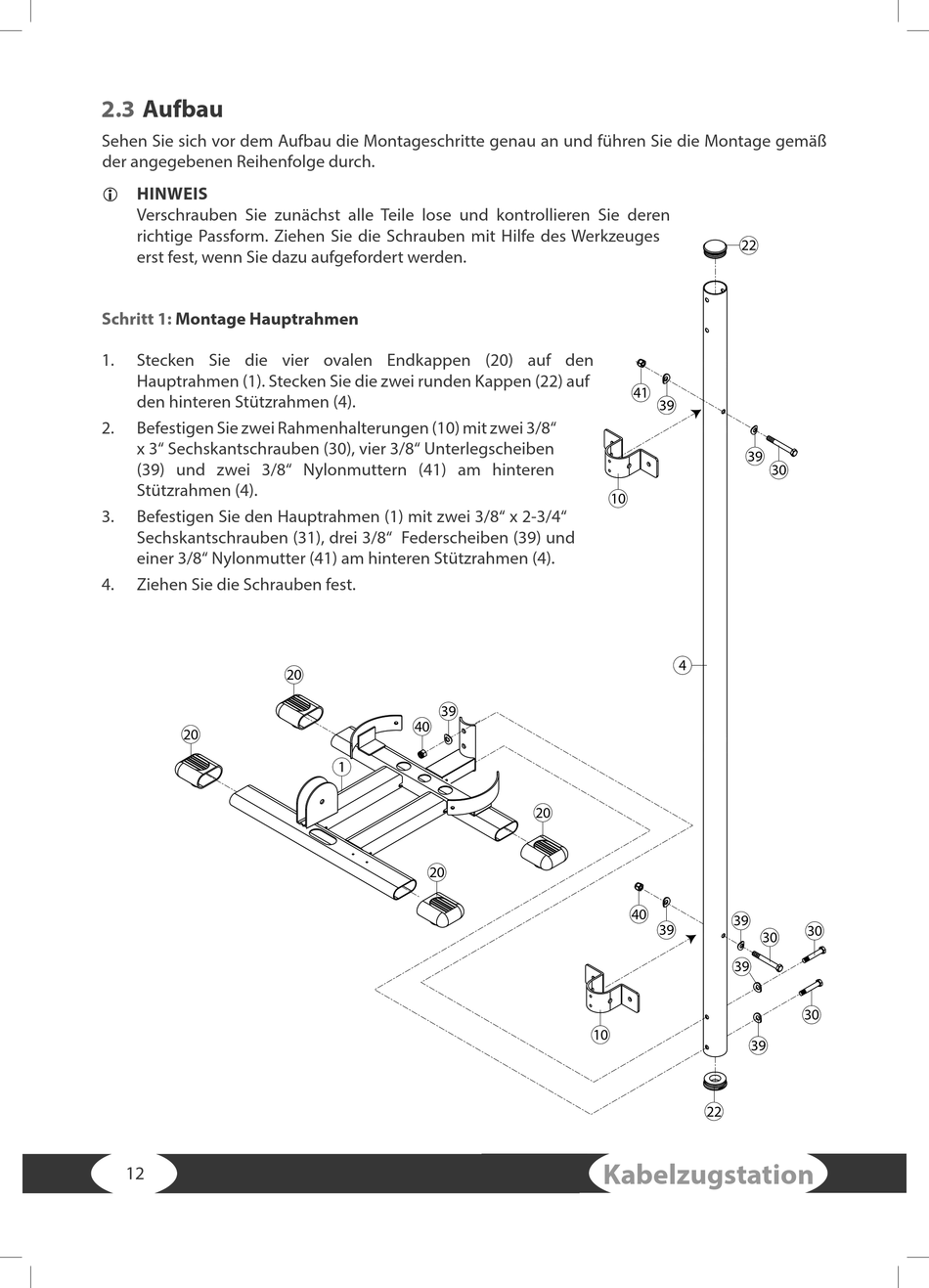

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren
richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges
erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage Hauptrahmen
1.
Stecken Sie die vier ovalen Endkappen (20) auf den
Hauptrahmen (1). Stecken Sie die zwei runden Kappen (22) auf
den hinteren Stützrahmen (4).
2.
Befestigen Sie zwei Rahmenhalterungen (10) mit zwei 3/8"
x 3" Sechskantschrauben (30), vier 3/8" Unterlegscheiben
(39) und zwei 3/8" Nylonmuttern (41) am hinteren
Stützrahmen (4).
3.
Befestigen Sie den Hauptrahmen (1) mit zwei 3/8" x 2-3/4"
Sechskantschrauben (31), drei 3/8" Federscheiben (39) und
einer 3/8" Nylonmutter (41) am hinteren Stützrahmen (4).
4.
Ziehen Sie die Schrauben fest.
20
12
20
39
40
1
20
41
39
10
4
20
40
39
10
22
Kabelzugstation
22
39
30
39
30
30
39
30
39
