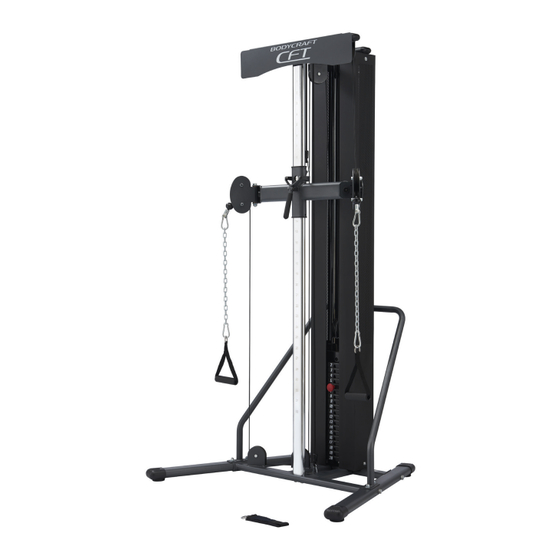

- Seite 1 Montage- und Bedienungsanleitung SWCFT.01.01 Kabelzugstation SW-CFT...
- Seite 2 Kabelzugstation...
-
Seite 3: Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein BodyCraft-Gerät entschieden haben. BodyCraft Equipment über- zeugt mit Multifunktionalität und exzellenter Verarbeitung und zählt auch in Sachen Innovation und Technik zu den hochwertigsten Fitnessgeräten für den Heimbedarf. BodyCraft Kraftstationen z.B. bie- ten ein breites Spektrum an Übungen: von traditionellem Krafttraining wie Bankdrücken über Reha-... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGEANLEITUNG 3.1 Packungsinhalt 3.2 Montageanleitung GARANTIEINFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 7.1 Service-Hotline 7.2 Seriennummer und Modellbezeichnung 7.3 Teileliste 7.4 Explosionszeichnung Kabelzugstation... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): Paket 1 von 2: 49,7 kg Paket 2 von 2: 28,6 kg Gewichtsblock: 67,5 Kg (15 Gewichtsplatten à 4,5 kg) Artikelgewicht (netto, ohne Verpackung): 156,3 kg Verpackungsmaße Kartons (L x B x H): Paket 1 von 2: 111,8 cm x 61,6 cm x 21,6 cm Paket 2 von 2: 212,8 cm x 18,5 cm x 12,7 cm Aufstellmaße (L x B x H): ca. -
Seite 6: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Per- sonen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 7: Aufstellort
Aufstellort Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit ist nicht zulässig. Lagern Sie das Gerät nur in Umgebun- gen mit einer Umgebungstemperatur zwischen 5°C und 45°C. -
Seite 8: Montagehinweise, Wartung Und Pflege
MONTAGEHINWEISE, WARTUNG UND PFLEGE Allgemeine Hinweise Bitte prüfen Sie, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Transportschäden vorliegen. Bei Beanstandungen ist unmittelbar der Hersteller zu kontaktieren. Einige Schrauben und Muttern können bereits vormontiert sein, um den Aufbau so einfach wie möglich zu gestalten. -
Seite 9: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 10: Montageanleitung
MONTAGE Packungsinhalt Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen. Sollte ein abgebildetes Teil fehlen oder beschädigt sein, wenden Sie sich an Ihren Vertragspartner. Grundrahmenrohr Hauptrahmen oberer Rahmen Kabelverstelleinheit rechter Stützrahmen linker Stützrahmen dekorative Blende Gewichtsschwert Umlenkrollenhalter Gewichtsplatte Umlenkrollenhalter vorderer Mast hinterer Mast Führungsrohr Umlenkrollenbügel... - Seite 11 ovale Endkappe ovale Kappe runde Kappe Handgriff Distanzstück Kabel oberer Rahmen Knöchelriemen Stopper Kette Kabel Gewichtsblockabdeckung Nr. Beschreibung Anz. Sechskantschraube Sechskantschraube Sechskantschraube Sechskantschraube Sechskantschraube Sechskantschraube Innensechskantschraube Innensechskantschraube Schraube für die obere Platte (15) Unterlegscheibe Unterlegscheibe Federscheibe Federscheibe Federscheibe gewölbte Unterlegscheibe Nylonmutter Nylonmutter Innensechskantschraube...
-
Seite 12: Montageanleitung
Montageanleitung Empfohlenes Werkzeug (nicht im Lieferumfang enthalten): Ratsche, 9/16“ Steckschlüssel, 3/4“ Steckschlüssel, 9/16“ Ring-Maulschlüssel, 3/4“ Ring-Maulschlüssel Schraubenschlüssel, Gummihammer, Metrisches Inbussschlüsselset Schritt 1 Aufbau Hauptrahmen Um den Aufbau zu vereinfachen, empfehlen wir, die Schrauben erst nach dem kompletten Aufbau voll- ständig fest zu ziehen. 1. - Seite 13 Schritt 2 Aufbau Hauptrahmen WICHTIG: Wenn Sie 19 Gewichtsplatten haben, montieren Sie NICHT die zwei Distanzstücke (24) – siehe Abbildung 1 und 2. Hinweis: Der gesamte Gewichtsblock setzt sich aus den 14 bzw.19 Gewichtsplatten mit der Teilenummer 16 und der oberen Platte mit der Teilenummer 15 zusammen. Hieraus ergeben sich insgesamt 15 oder 20 Gewichtsplatten.
- Seite 14 Schritt 3 Aufbau oberer Rahmen 1. Stecken Sie vier ovale Kappen (27) auf den oberen Rahmen (3). Stecken Sie zwei Führungsrohr- buchsen (18) in den oberen Rahmen (3). 2. Montieren Sie den Umlenkrollenbügel (13) am oberen Rahmen (3) mit einer Schraube (40) und einer Unterlegscheibe (52).
- Seite 15 Schritt 4 Aufbau Kabel 1/2 WICHTIG: Lesen Sie diesen Schritt vollständig und sorgfältig, bevor Sie die Kabel montieren. 1. Ziehen Sie die Schrauben erst fest, wenn es explizit in der Anleitung angegeben wird. 2. Die Kabelmontage wird nur mit einem einzelnen Kabel durchgeführt, jedoch sind die Schritte aus Gründen der Verständlichkeit unterteilt.
- Seite 16 Schritt 4 Aufbau Kabel 2/2 Ziehen Sie die Schrauben erst fest, wenn es in der Anleitung angegeben wird. Achten Sie auf die oberen Abbildungen und die Zeichnung zum Kabelüberblick und der Hardware rechts, um den folgenden Aufbau durchzuführen. Fahren Sie von Schritt P5 ausgehend fort. Montieren Sie eine Umlenkrolle (19), indem Sie die Schraube (41) halb heraus drehen.
- Seite 17 Schritt 5 Aufbau Platte und einzelne Handgriffe und Gegengewichtkabel 1. Montieren Sie die dekorative Blende (10) am oberen Rahmen (3) mit zwei Schrauben (46) und zwei Federscheiben (56) 2. Leiten Sie das Kabel (31) mit der Umlenkrolle (20). Montieren Sie dies am oberen Rahmen (3) mit einer Schraube (43) und einer Nylonmutter (59).
- Seite 18 Schritt 6 Aufbau Gewichtsblockgehäuse 1. Montieren Sie die Gewichtsblockabdeckung (201) am oberen Rahmen (3) und am Hauptrahmen (1) mit vier Schrauben (202) und vier Unterlegscheiben (203). Achten Sie darauf, alle Schrauben locker im Rahmen zu lassen, um mit den Bohrungen übereinzu- stimmen.
-
Seite 19: Garantieinformationen
GARANTIE INFORMATIONEN Trainingsgeräte von BodyCraft unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns ge- kauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hot- line zur Verfügung. -
Seite 20: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern De- fekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Ge- räten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 21: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushalts- müll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informatio- nen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 22: Ersatzteilbestellung
10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Artikelnummer: BodyCraft Kraftstation Kabelzug SW-CFT Kabelzugstation... -
Seite 23: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. MAIN FRAME 50mm ROUND CAP BASE FRAME 30mm X 70mm HOLLOW TOP FRAME CABLE CABLE HEIGHT ADJUSTER COUNTER BALANCE CORD FRONT UPRIGHT HANDLE BAR REAR UPRIGHT HANDLE BAR BRACKET GUIDE ROD BUSHING RIGHT SUPPORT FRAME STOPPER LEFT SUPPORT FRAME PLASTIC WASHER... - Seite 24 Bezeichnung (ENG) Anz. 3/8“ SPRING WASHER 5/16“ SPRING WASHER 3/8“ CURVED WASHER 1/2“ NYLON NUT 3/8“ NYLON NUT M6 NYLON NUT 1/2“ NUT ANKLE STRAP CHAIN 3/4“ X 120L HANDLE GRIP WEIGHT SHROUD 5/16“ X 1/2“ INNER HEX SCREW 5/16“ WASHER Kabelzugstation...
-
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Bodycraft is a division of Recreation Supply Inc. 7699 Green Meadows Drive Lewis Center, OH 43035 Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Fitness Fachmärkte der Sport-Tiedje Group im In- sowie im Ausland. - Seite 27 Notizen...
- Seite 28 Notizen Kabelzugstation...
- Seite 30 Kabelzugstation...
