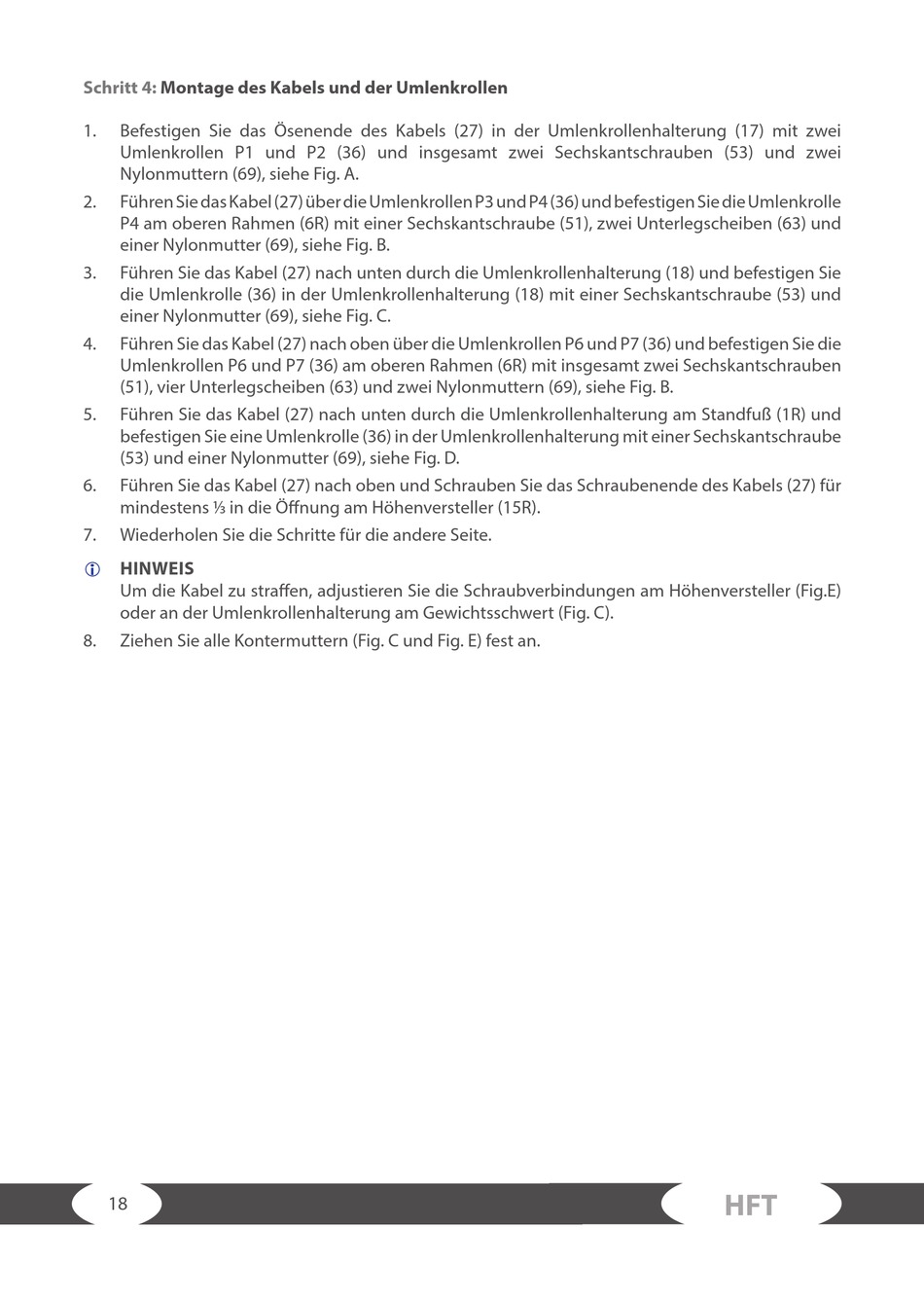

Schritt 4: Montage des Kabels und der Umlenkrollen
1. Befestigen Sie das Ösenende des Kabels (27) in der Umlenkrollenhalterung (17) mit zwei
Umlenkrollen P1 und P2 (36) und insgesamt zwei Sechskantschrauben (53) und zwei
Nylonmuttern (69), siehe Fig. A.
2. Führen Sie das Kabel (27) über die Umlenkrollen P3 und P4 (36) und befestigen Sie die Umlenkrolle
P4 am oberen Rahmen (6R) mit einer Sechskantschraube (51), zwei Unterlegscheiben (63) und
einer Nylonmutter (69), siehe Fig. B.
3. Führen Sie das Kabel (27) nach unten durch die Umlenkrollenhalterung (18) und befestigen Sie
die Umlenkrolle (36) in der Umlenkrollenhalterung (18) mit einer Sechskantschraube (53) und
einer Nylonmutter (69), siehe Fig. C.
4. Führen Sie das Kabel (27) nach oben über die Umlenkrollen P6 und P7 (36) und befestigen Sie die
Umlenkrollen P6 und P7 (36) am oberen Rahmen (6R) mit insgesamt zwei Sechskantschrauben
(51), vier Unterlegscheiben (63) und zwei Nylonmuttern (69), siehe Fig. B.
5. Führen Sie das Kabel (27) nach unten durch die Umlenkrollenhalterung am Standfuß (1R) und
befestigen Sie eine Umlenkrolle (36) in der Umlenkrollenhalterung mit einer Sechskantschraube
(53) und einer Nylonmutter (69), siehe Fig. D.
6. Führen Sie das Kabel (27) nach oben und Schrauben Sie das Schraubenende des Kabels (27) für
mindestens 1/3 in die Öffnung am Höhenversteller (15R).
7. Wiederholen Sie die Schritte für die andere Seite.
HINWEIS
L
Um die Kabel zu straffen, adjustieren Sie die Schraubverbindungen am Höhenversteller (Fig.E)
oder an der Umlenkrollenhalterung am Gewichtsschwert (Fig. C).
8. Ziehen Sie alle Kontermuttern (Fig. C und Fig. E) fest an.
