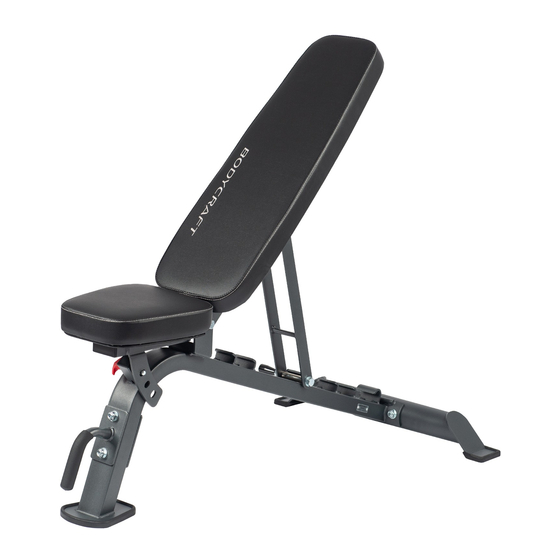

- Seite 1 Montageanleitung Art. Nr.: BC-F605 Art. Nr.: BC-F615 BCF605.01.01 BodyCraft Hantelbank F605 BC-F605 / BC-F615...
- Seite 2 F605...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang 2.2.1 Hantelbank 2.2.2 Beinpresse (optional) Aufbau 2.3.1 Hantelbank 2.3.2 Beinpresse (optional) LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG... - Seite 4 F605...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS BodyCraft® ist eine eingetragene Marke der Firma Fitness Authority Industrial Co., LTD. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung der Firma Fitness Authority Industrial Co., LTD ist verboten. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 GEFAHR ⚠ Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! F605...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Hantelbank: Gewicht und Maße Artikelgewicht (brutto, inkl. Verpackung): 30 kg Artikelgewicht (netto, ohne Verpackung): 26,5 kg Verpackungsmaße (L x B x H): ca. 113 cm x 60 cm x cm Aufstellmaße (L x B x H): ca. 127 cm x 72,3 cm x 129,5 cm Maximales Benutzergewicht: 120 kg ZUBEHÖR Beinpresse:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. F605... -
Seite 9: Aufstellort
Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 10: Montageanleitung
Um Beschädigungen am Gerät und dem Boden zu vermeiden, nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. F605... -
Seite 11: Lieferumfang
Lieferumfang 2.2.1 Hantelbank Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠... -
Seite 12: Beinpresse (Optional)
Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. F605... -
Seite 13: Aufbau
Aufbau 2.3.1 Hantelbank Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Montage des hinteren Standfußes Montieren... - Seite 14 Achten Sie darauf, dass Sie die Schrauben beim folgenden Schritt nicht zu fest anziehen, damit eine Bewegung und entsprechende Einstellbarkeit des Lehnenrahmens noch möglich ist. Ziehen Sie die Schrauben an. Platzieren Sie die zwei Endkappen (9) am Lehnenrahmen (3) und am Sitzrahmen (4). Befestigen Sie den Einstellknopf (11) am Einstellrahmen (6). F605...
- Seite 15 Schritt 4: Montage der Polster Montieren Sie das Rückenpolster (12) am Lehnenrahmen (3) mit zwei Schrauben (23) und zwei Unterlegscheiben (26). Montieren Sie das Sitzpolster (13) am Sitzrahmen (4) mit zwei Schrauben (23) und zwei Unterlegscheiben (26). Ziehen Sie die Schrauben fest an.
-
Seite 16: Beinpresse (Optional)
Schieben Sie die zwei Stangen (203) durch die Aufnahmen des Rahmenstücks (202). Schieben Sie jeweils eine innere Endkappe (211) auf die Enden der Stangen (203). Stecken Sie jeweils zwei Beinpolster (205) auf die Enden der zwei Stangen (203). Befestigen Sie die äußeren Endkappen (212) mit insgesamt vier Schrauben (215). F605... - Seite 17 Schritt 6: Montage der Beinpresse Teil 2 Platzieren Sie die Kappe (209) auf der Aufnahme des Standfußes (201). Schieben Sie das Rahmenstück (202) durch die Kappe (209) hindurch in die Aufnahme des Standfußes (201). ⚠ VORSICHT Achten Sie darauf, dass der Stellknopf (210) beim folgenden Schritt hörbar in einem der Einstelllöcher einrastet.
-
Seite 18: Lagerung Und Transport
Gerät nicht weiter benutzt werden. Verwenden Sie im Bedarfsfall nur originale Ersatzteile. ࣑ ACHTUNG Neben den hier aufgeführten Anweisungen und Empfehlungen zur Wartung und Pflege können zusätzliche Service- und/oder Reparaturleistungen nötig sein; diese sind nur von autorisierten Service-Technikern durchzuführen. F605... -
Seite 19: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 20: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher F605... -
Seite 21: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: BodyCraft / Hantelbank BodyCraft / Beinpresse Modellbezeichnung: F605 F615 Artikelnummer:... -
Seite 22: Teilelisten
3/8" X 2-3/4" HEX THREADED BOLT 4pcs 9971-24 5/16" X 1-1/2" HEX BOLT 2pcs 9971-25 1/2" WASHER 14pcs 9971-26 3/8" WASHER 4pcs 9971-27 1/2" NYLON NUT 8pcs 9971-28 5/16" NYLON NUT 2pcs 9971-29 1/2" X 6" HEX BOLT 1pcs F605... -
Seite 23: Beinpresse
7.2.2 Beinpresse Bezeichnung (ENG) Anz. 9972-201 ATTACHMENT HOLDER 1pcs 9972-202 HOLD DOWN TUBE 1pcs 9972-203 FOAM ROLLER HOLDER 2pcs 9972-204 FOAM PAD 4pcs 9972-205 FOAM PAD COVER 4pcs 9972-206 RUBBER (Pre-Assembled) 1pcs 9972-207 45 X 75mm END PLUG 1pcs 9972-208 45 X 45mm END PLUG 2pcs 9972-209... -
Seite 24: Exploded View
EXPLODED VIEW Explosionszeichnungen 7.3.1 Hantelbank 25 27 F605... -
Seite 25: Beinpresse
7.3.2 Beinpresse... -
Seite 26: Garantie
GARANTIE Trainingsgeräte von BodyCraft® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 27 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 28: Kontakt
08:00 - 18:00 �� Mo - Fr 08:00 - 18:00 09:00 - 18:00 09:00 - 18:00 Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.de/filialen F605... - Seite 29 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 30 Notizen F605...
- Seite 32 BodyCraft Hantelbank F605...
