CVM-C10
4�5�3� USER
Dieses Profil wird mit dem Symbol user im unteren Bereich des Bildschirms angezeigt
(
).
Abbildung 23

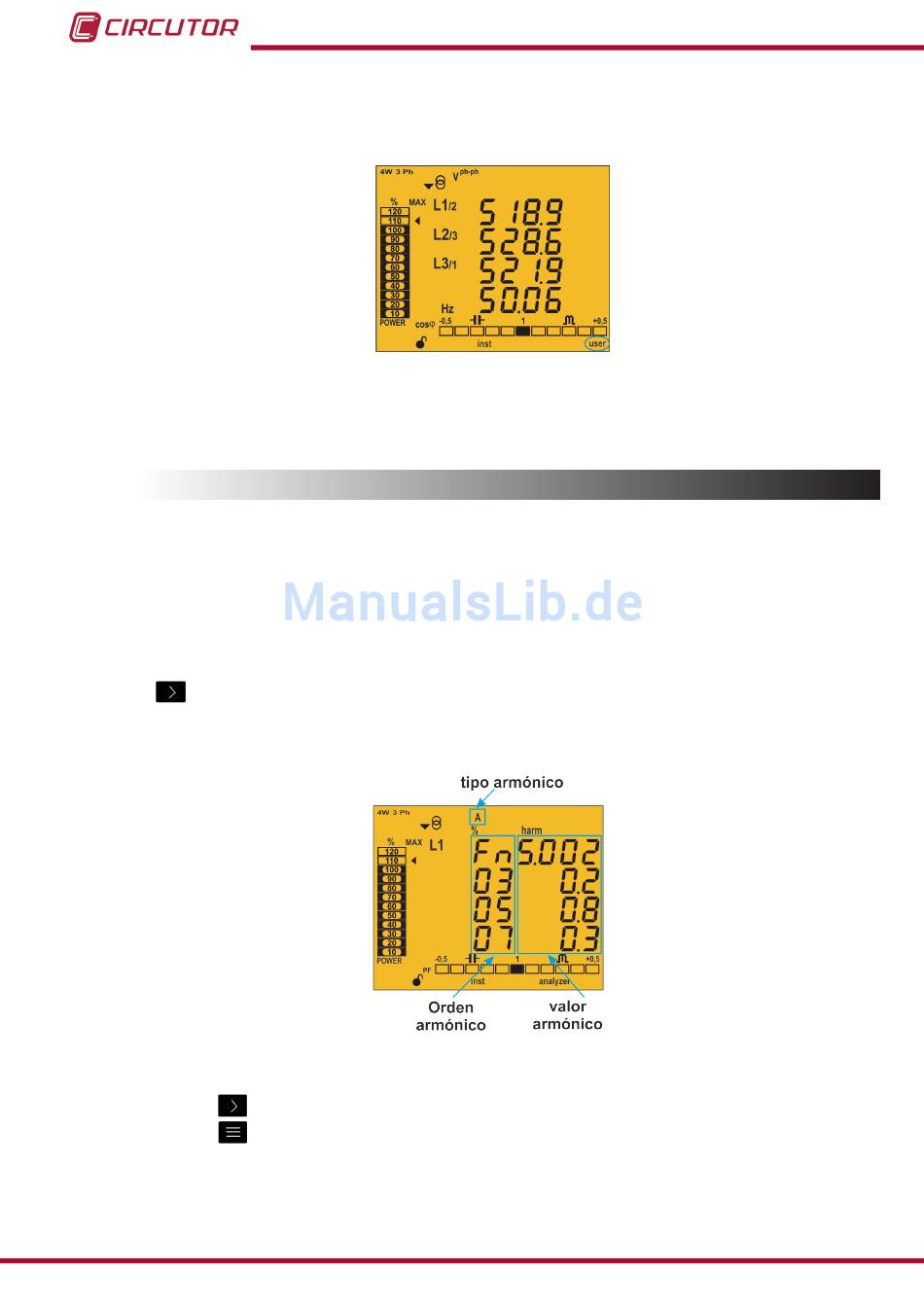

Abbildung 23: Bildschirm des CVM-C10 im Funktionsprofil user.
In diesem Profil werden die im Menü Programmierung ausgewählten Bildschirme angezeigt
(„4.9.11. Auswahl des Funktionsprofils").
4.6.- HARMONISCHE
Das Gerät kann die Harmonischen von Spannung und Strom bis zur 31. Harmonischen von
den einzelnen Phasen L1, L2 und L3 anzeigen.
Die Anzeige muss im Menü Programmierung aktiviert werden (
„4.9.17. Aktivierung des Anzei-
gebildschirms der Harmonischen.").
Die Anzeigebildschirme der Harmonischen können in jedem Funktionsprofil durch Drücken der
Taste
nach dem letzten Profilbildschirm aufgerufen werden.
Die Anzeige der Harmonischen erfolgt gemäß
.
Abbildung 24
Abbildung 24: Anzeige der Stromharmonischen im CVM-C10�
Mit der Taste
wechseln Sie zur nächsten Anzeige von Harmonischen.
Mit der Taste
können die unterschiedlichen Typen von Harmonischen angezeigt werden:
• Spannungsharmonische L1-L2-L3
• Stromharmonische L1-L2-L3
34
