Der CVM-C10 ist ein Leistungsanalyser mit Vier-Quadranten-Messung (Verbrauch und Erzeu-
gung).
4.1.- MESSPARAMETER
Das Gerät zeigt die in
Spannung Phase-Neutralleiter
Spannung Phase-Phase
Strom
Frequenz
Wirkleistung
Scheinleistung
Blindleistung gesamt
Blindleistung gesamt Verbrauch
Blindleistung gesamt Erzeugung
Induktive Blindleistung gesamt
Induktive Blindleistung Verbrauch
Induktive Blindleistung Erzeugung
Kapazitative Blindleistung gesamt
Kapazitative Blindleistung Verbrauch
Kapazitative Blindleistung Erzeugung
Leistungsfaktor
cos φ
THD-Spannung (%)
THD-Stromstärke (%)
Harmonischenzerlegung Spannung
(bis 31. Harmonische)
22
Single-phase Three-phase
k k
k k
k
Capacitive
180º
Inductive
Single-phase Three-phase
k k
k
k
k
Generation
Power

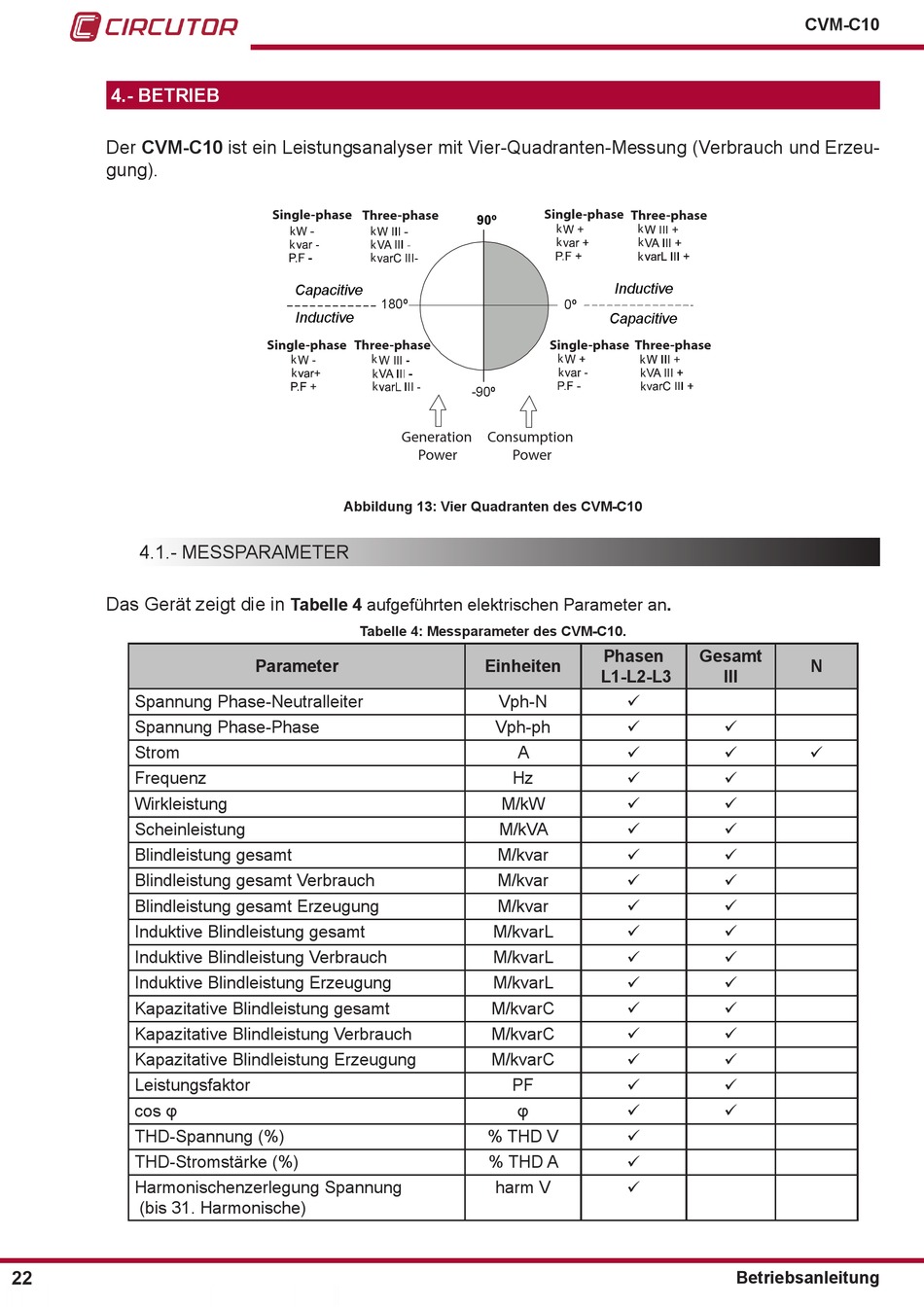

Abbildung 13: Vier Quadranten des CVM-C10
