CVM-C10

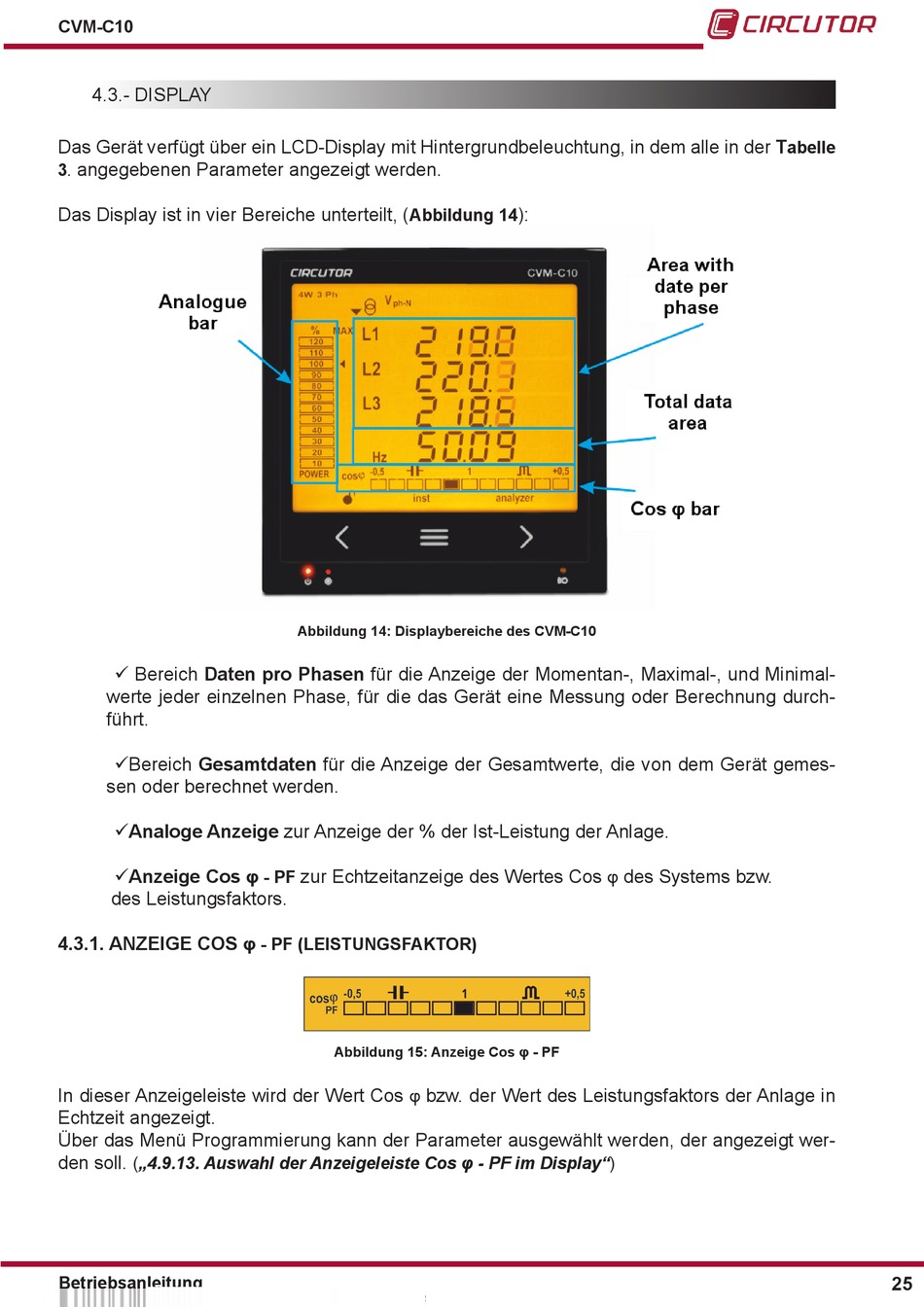

4.3.- DISPLAY
Das Gerät verfügt über ein LCD-Display mit Hintergrundbeleuchtung, in dem alle in der T
. angegebenen Parameter angezeigt werden.
3
Das Display ist in vier Bereiche unterteilt, (
 Bereich Daten pro Phasen für die Anzeige der Momentan-, Maximal-, und Minimal-
werte jeder einzelnen Phase, für die das Gerät eine Messung oder Berechnung durch-
führt.
Bereich Gesamtdaten für die Anzeige der Gesamtwerte, die von dem Gerät gemes-
sen oder berechnet werden.
Analoge Anzeige zur Anzeige der % der Ist-Leistung der Anlage.
Anzeige Cos
des Leistungsfaktors.
4�3�1� ANZEIGE COS
In dieser Anzeigeleiste wird der Wert Cos
Echtzeit angezeigt.
Über das Menü Programmierung kann der Parameter ausgewählt werden, der angezeigt wer-
den soll.
(„4.9.13. Auswahl der Anzeigeleiste Cos φ - PF im Display")
Betriebsanleitung
Abbildung 14
Abbildung 14: Displaybereiche des CVM-C10
zur Echtzeitanzeige des Wertes Cos
φ - PF
φ - PF (LEISTUNGSFAKTOR)
Abbildung 15: Anzeige Cos φ - PF
φ
):
bzw. der Wert des Leistungsfaktors der Anlage in
des Systems bzw.
φ
abelle
25
