geo-FENNEL FSM 130 plus Bedienungsanleitung
Verwandte Anleitungen für geo-FENNEL FSM 130 plus
Inhaltszusammenfassung für geo-FENNEL FSM 130 plus

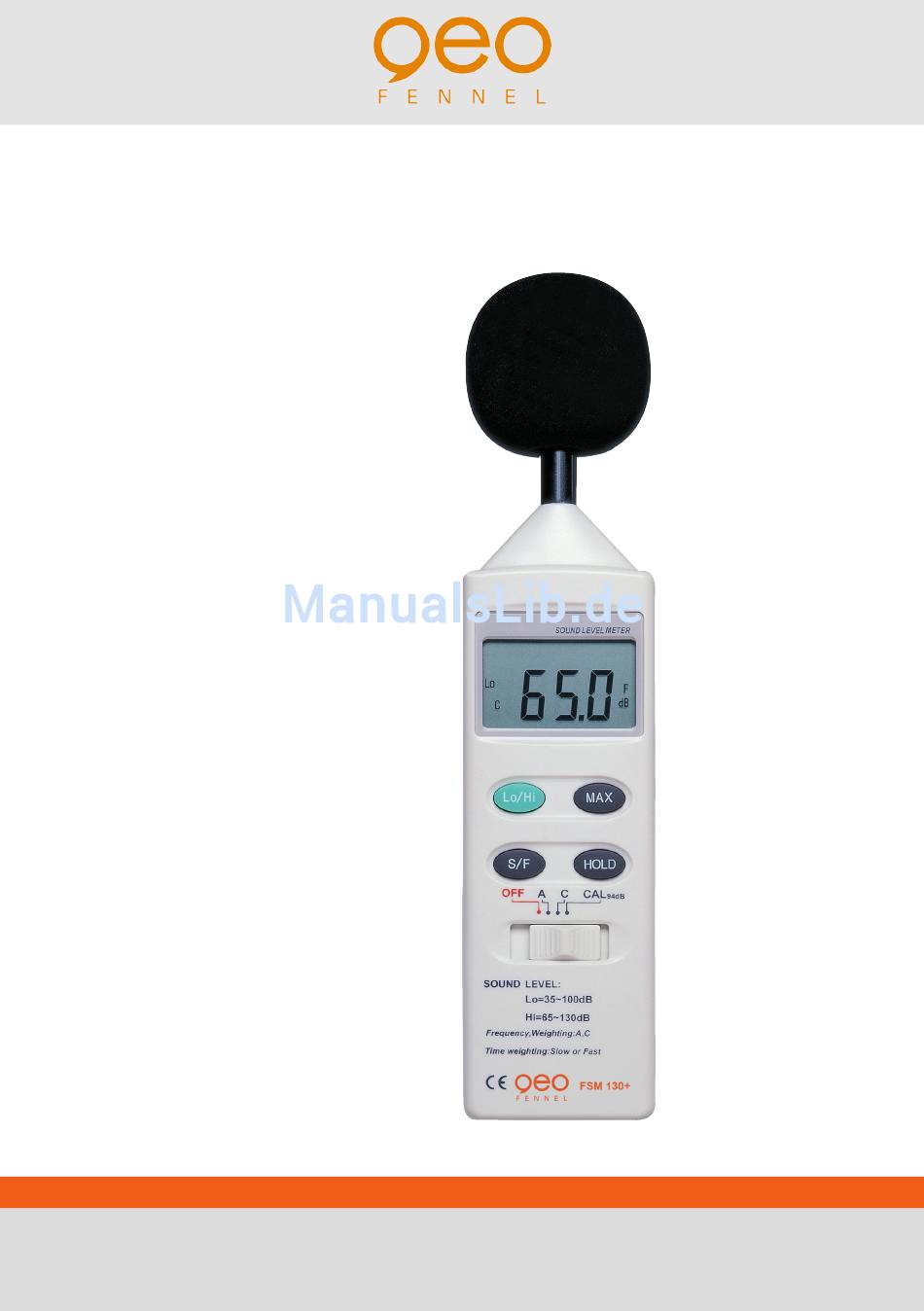

- Seite 1 DE | EN | FR FSM 130+ BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Lieferumfang
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Stromversorgung
Technische Daten Frequenzbereich niedrig (Lo) 35 - 100 dB Frequenzbereich hoch (Hi) 65 - 130 dB A, C Bewertungslinienumschaltung Lo 35 - 100 dB / Hi 65 - 130 dB MAX-HOLD-Funktion DATA-HOLD-Funktion Analoger AC/DC-Ausgang zu einem Analysator / Rekorder Standard IEC 651 Typ 2 Kalibrierungscheck Genauigkeit (bei 94 dB) 1,5 dB... -
Seite 4: Bedienung
DISPLAY Der Maximalwert wird laufend festgehalten OVER Der Messwert ist außerhalb des Messbereiches Schnelle Messung (125 mS / Messung) Langsame Messung ( 1 S / Messung) Messung nach A-Filter Messung nach C-Filter Oberer Messbereich (65 - 130 dB) Unterer Messbereich (35 - 100 dB) Anzeige BATTERIE LEER BEDIENUNG MESSBEREICHSUMSCHALTUNG LO/HI... -
Seite 5: Kalibrierung
KALIBRIERUNG [Kalibrierung mit einem genormten Schallkalibrator (94 dB, 1 kHz Sinuskurve)] Wählen Sie die entsprechenden Einstellungen: Kalibrator Acoustic Calibrator · Display: dB, A, Lo, F · Funktion: A-Filter · Zeitauswahl: FAST · Messbereich: 35 – 100 dB Deaktivieren Sie die Funktionen MAX-HOLD und DATA-HOLD. -
Seite 6: Externer Ausgang
EXTERNER AUSGANG AC/DC-Ausgang für externe Mess- und Anzeigegeräte Ausgänge: über 3,5 mm Stereokopfhörerstecker D/C-Ausgang: log. Signal 10 mV/dB Impedanz: < 100 Ω Ohm A/C-Ausgang: ca. 0,65 Vrms abhängig von der Bereichseinstellung Impedanz: ca. 100 Ω Ohm JUSTAGEPOTENTIOMETER Der Justagepotentiometer kann im Uhrzeigersinn oder gegen den Uhrzeigersinn kalibriert werden (Standard 94,0 dB). -
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSE VERWENDUNG Schnelle Lärmpegelmessungen: Industrie, Gesundheitssektor, Schulen, öffentliche Gebäude, Umge- bungsüberwachungen. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es absolut trocken ist. -
Seite 8: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan- leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen- der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. - Seite 26 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 02/2015 www.geo-fennel.de Precision by tradition.
