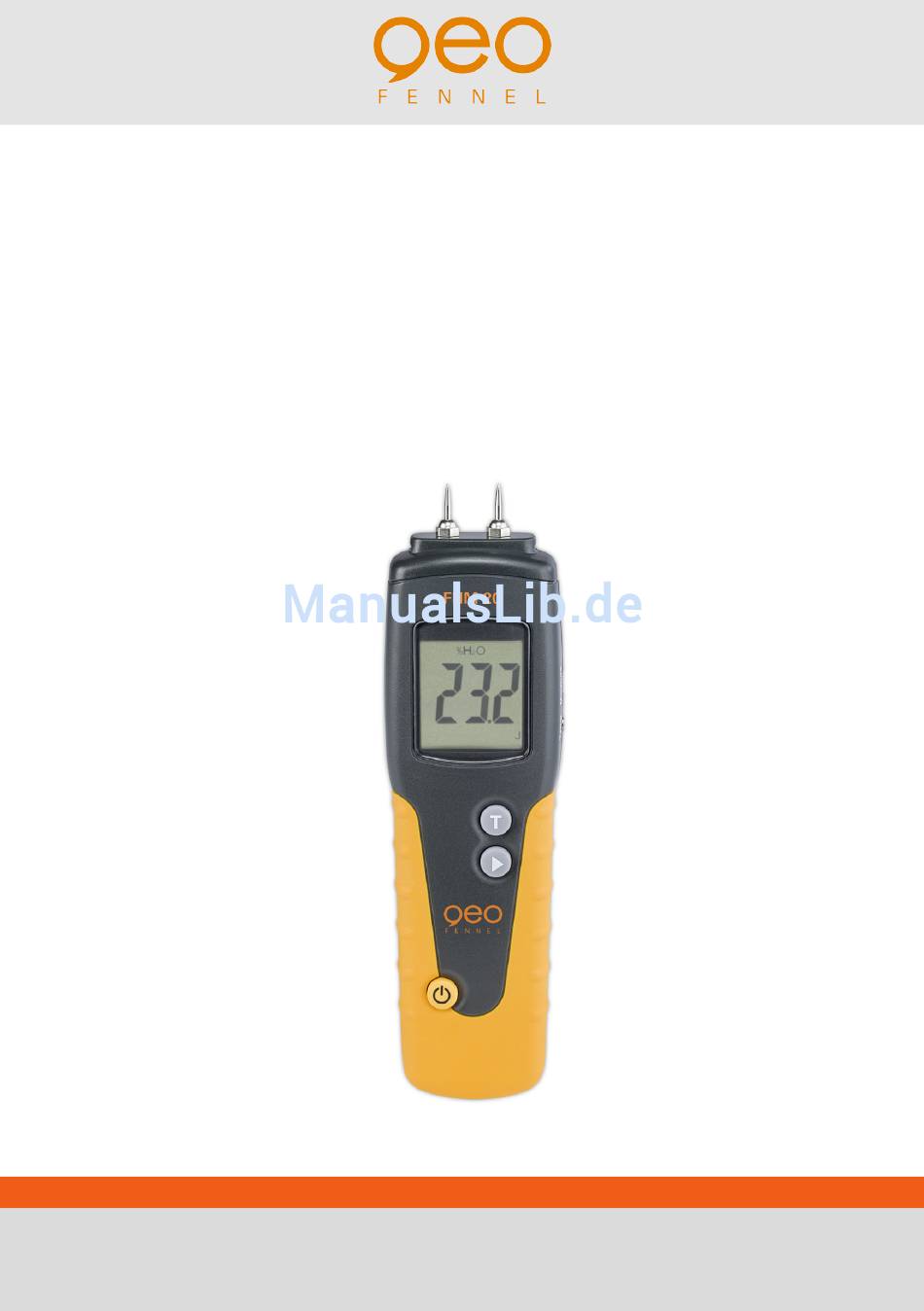

- Seite 1 DE | EN | FR FHM 20 BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Lieferumfang
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Eigenschaften
Technische Daten Messprinzip Widerstandsverfahren Messbereich: Holz 6 - 99,9 % Genauigkeit: Holz ±1 %* Messbereich: Baustoffe 3 - 33 % Genauigkeit: Baustoffe ±1 % Bereich Temperaturmessung 0 - 60°C *justiert auf europäisches Holz bei 20°C EIGENSCHAFTEN · Feuchtigkeitsmesser für Holz und Baustoffe ·... -
Seite 4: Bedienelemente Und Bedienung
4. Anzeige Holzart 5. Temperaturheit 6. Anschluss Feuchtesensor 7 . Anschluss Temperatursensor 8. Auswahltaste Temperatureinheit 9. Auswahltaste Holzart FHM 20 10. EIN-/AUS-Schalter Das Batteriefach befindet sich auf der Geräterückseite. BEDIENUNG · Abdeckung der Messsonden entfernen oder externen Feuchtigkeitssensor mit der Buchse „Moisture“... -
Seite 5: Benutzung Des Gerätes Ohne Temperatursonde
BENUTZUNG DES GERÄTES OHNE TEMPERATURSONDE (Manuelle Messwertkorrektur) Das Gerät ist auf europäische Holzarten bei 20°C justiert. Bei abweichenden Holztemperaturen muss eine manuelle Messwertkorrektur vorgenommen werden. Manuelle Messwertkorrektur, wenn das Holz wärmer als 20°C ist: - 0,5 % Feuchtegehalt je 5°C Temperaturunterschied. Manuelle Messwertkorrektur, wenn das Holz kälter als 20°C ist: + 0,5 % Feuchtegehalt je 5°C Temperaturunterschied. -
Seite 6: Skalierung Der Holzarten
SKALIERUNG DER HOLZARTEN Abura Eukalyptus microcorys Aformosa Eukalyptus obliqua Afzelia Eukalyptus, gelb Agba Eukalyptus wandoo Ahorn, pazifischc Erimado Ahorn, Queensland Esche, amerikanisch Ambonia Esche, europäisch American Whitewood Esche, japanisch Auraukaria Ayan Felsenahorn Felsenulme Fichte, japan. (8-18%mc) Baguacu, Brazilian Fichte, japan. (18-28%mc) Balsa Fichte, europäisch Banga Wanga... - Seite 7 Kauri, Neuseeland Padang Kauri, Queensland Padauk, afrikanisch Kautschukbaum Panga Panga Keruing Pappel, schwarz Kiefer, amerik., langblättrig Pillarholz Kiefer, korsisch Pechkiefer, amerik. Küstenkiefer Pechkiefer, karibisch Kuroka Pechkiefer, Nicaragua Platane Pterygota, afrikanisch Pyinkado Lagarostrobos Lärche, europäisch Lärche, japanisch Queensland-Kaurifichte Lärche, westlich Limba Linde Ramin Loliondo...
- Seite 8 Waldkiefer Zeder, japanisch Walnuss, afrikanisch Zeder, westindisch Walnuss, amerikanisch Zeder, westlich, rot Walnuss, europäisch Zuckerahorn Walnuss, Neu Guinea Zuckerkiefer Walnuss, Queensland Zypresse, ostafrikan. Wawaholz Zypresse, japanisch (8-18%mc) Weißeiche, amerikanisch Zypresse, japanisch(18-28%mc) Weißulme Weymouths-Kiefer, Neuseel. HINWEIS Die Daten der Tabelle basieren auf Tests mit handelsüblichen, ofengetrockneten Holzmustern (zwischen 7 % und dem Fasersättigungsbereich).
-
Seite 9: Sicherheitshinweise
SICHERHEITSHINWEISE UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. -
Seite 10: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. - Seite 32 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 08/2013 www.geo-fennel.de Precision by tradition.
