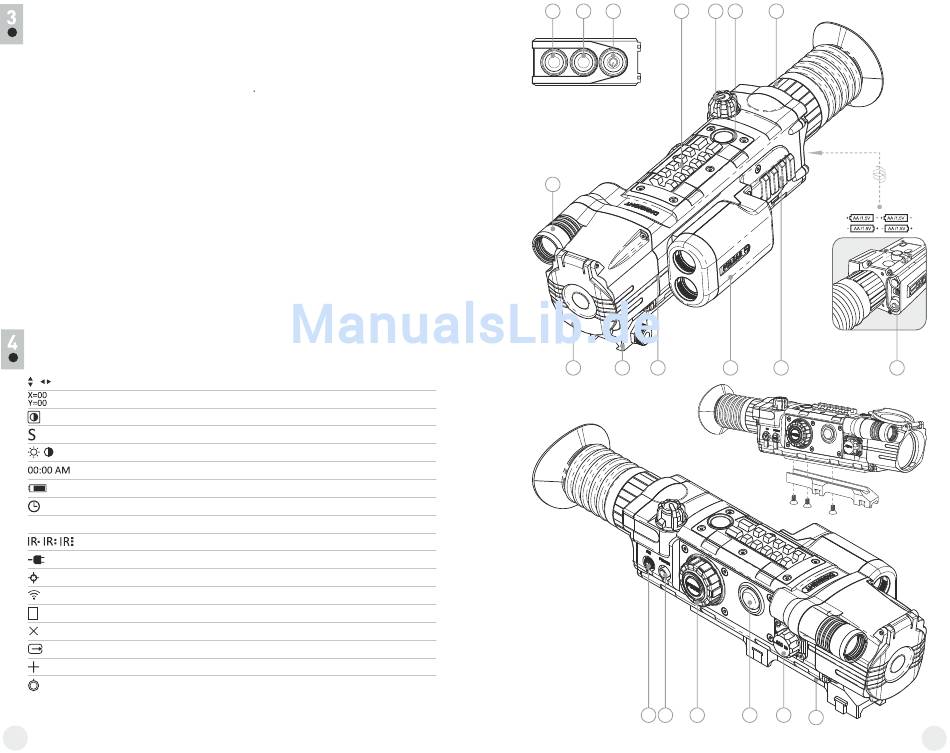

COMPONENTI ED ELEMENTI DI CONTROLLO
1. Obiettivo
2. Tappo copriobiettivo
3. Interruttore principale a cinque posizioni (OFF-ON-IR1 –IR2 –IR3)
4. Ghieradi regolazione diottrica sull' oculare
5. Slitta Weaver aggiuntiva
6. Slitta Weaver
7. Controller
8. Pulsante laterale programmabile (funzione default SumLight™)
9. Presa "Video Out"
10. Presa "Power" connessione per alimentazione esterna
11. Ghiera di messa a fuocointerna dell'obiettivo
12. IR-illuminatore infrarosso laser incorporato
13. Telemetro incorporato
14. Pulsante di telemetro
15. Vano batteria
16. Attacco
Quadro di telecomando senza fili:
17. Pulsante "ON"
18. Pulsante "IR"
19. Pulsante di inserzione del telemetro/misurazione di distanza
PITTOGRAMME PRINCIPALI DI MENU/ BARRA DI STATO
Direzioni di movimento di mira
Coordinate di mira X e Y
Regime "Contrasto automatico"
Funzione "SumLight™" (acceso/spento)
Regolazione del livello di luminosita' o contrasto
Orologio
Indicatore livello batteria
Modo regolazione ore
x1.1 Zoom digitale scorrevole (da 1x a 2x)
Indicazione livello potenza del diodo IR
Indicazione funzionamento dall'alimentatore esterno
Taratura con un sparo (one shot zeroing)
Indicazione attivazione del telecomando senza fili
Quadro limite
Croce supplementare
Commutazione del segnale video d'uscita PAL/NTSC
Selezione del reticolo
Selezione dell' arma
La descrizione delle altre pittogramme si trova nella parte 12 "Menu principale"
