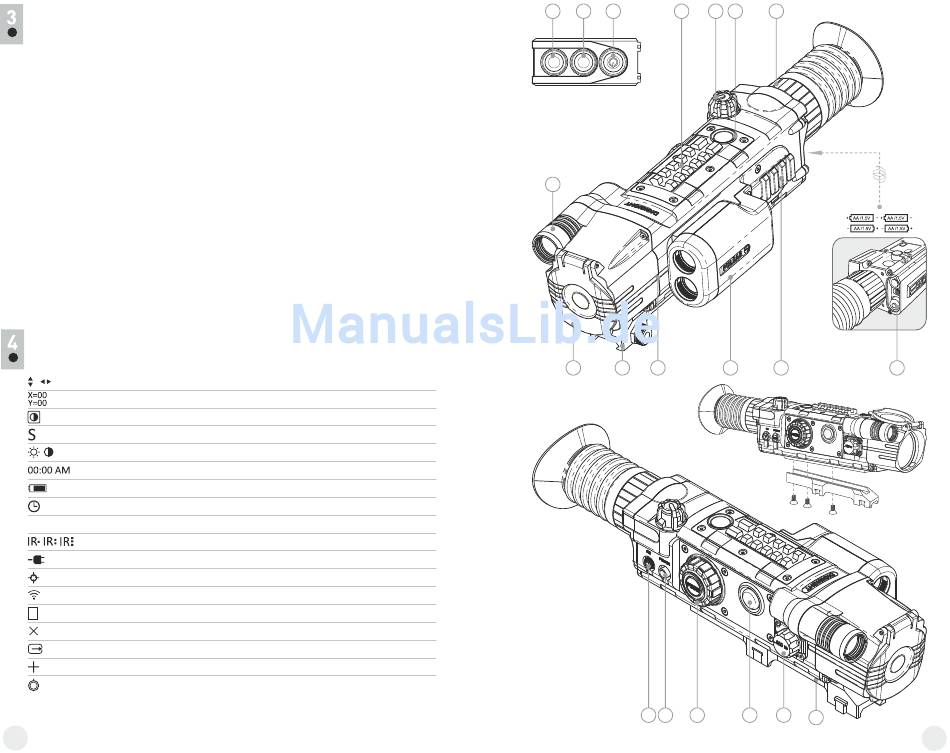

BESTANDTEILE UND STEUERORGANE DES ZIELFERNROHRS

1. Objektiv
2. Objektivschutzdeckel
3. Fünfstellungsschalter (OFF-ON-IR1 –IR2 –IR3).
4. Ring für Dioptrieneinstellung
5. Zusätzliche Weaver-Schiene
6. Weaver-Schiene
7. Encoder
8. Programmierbare Seitentaste (Funktion SumLight™ vorbestimmt)
9. Videoausgang
10. Anschlussstelle "Power" - für Anschluss der externen Stromspeisung
11. Griff der innernen Objektivfokussierung
12. Integrierter IR-Strahler
13. Integrierter Laser Entfernungsmesser
14. Taste des Entfernungsmessers
15. Batteriefach
16. Schiene
Drahtlose Fernbedienung:
17. Taste "ON"
18. Taste "IR"
19. Taste „ Entfernungsmesser ein/ Entfernungsmessung"
HAUPTPIKTOGRAMME DES MENUS/STATUSZEILE
Bewegungsrichtung des Absehens
Koordinaten des Absehens auf den Achsen X und Y
Funktion "Autokontrast"
Funktion "SumLight™" (ein/ aus)
Helligkeits- und Kontrasteinstellung
Uhr
Ladestandsanzeige
Uhrzeiteinstellung
x1.1 Stufenloses digitales Zoom (bis x2)
Leistungsniveau des IR-Strahlers
Betriebsanzeiger von Außenstromspeisung
Einschießen mit einem Schuss
Aktivieren des drahtlosen Fernbedienungspultes
Einschränkungsrahmen
Hilfskreuz
Umschalten des Ausgangsvideosignals PAL/NTSC
Absehenauswahl
Gewehrauswahl
Die Beschreibung der übrigen Piktogramme finden Sie im 12.
Kapitel "Hauptmenü".
36
19 18 17 6 3
12
2 16 1 13
9 10 7
14 4
5 15
8 11
16
37
