5.7.3. Funktionserweiterung für die Zutrittskontrolle 2
5.7.3.1.
Allgemeine Informationen
Die Zutrittskontrolle wurde um einige Funktionalitäten erweitert. Dazu wurde die Tabelle „Action2"
eingeführt. Diese ersetzt die bisher bekannte „Action"-Tabelle. Eine Beschreibung zum Aufbau der
Tabelle „Action2"
finden Sie am Ende dieses Kapitels. Aufgrund der zusätzlichen Referenzen sind
nun sehr viele Szenarien darstellbar.
Die nachfolgenden Beispiele geben einen kurzen Überblick dazu:
5.7.3.2.
Beispiele

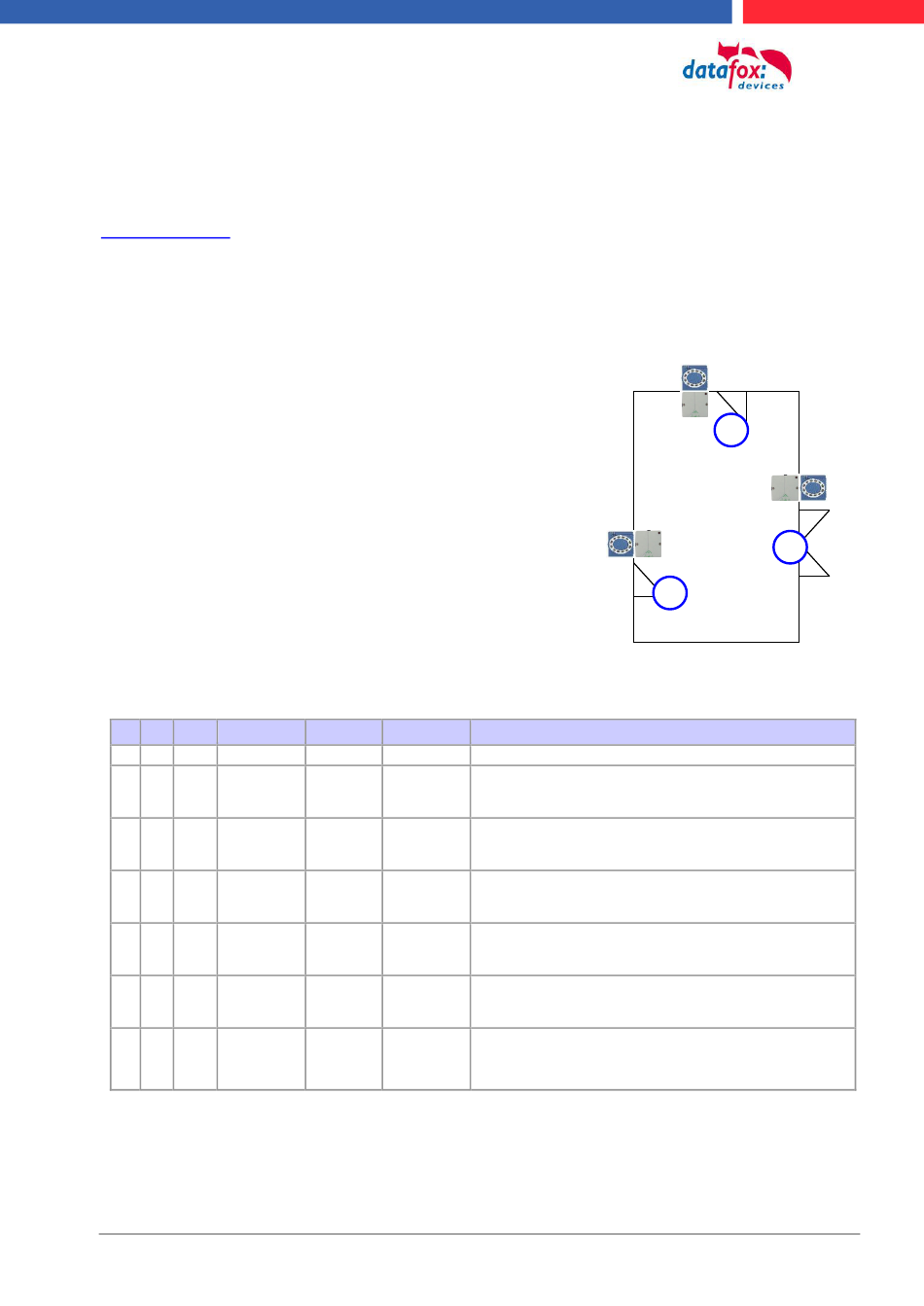

Beispiel Werkstatt
Der Hausmeister kommt am Morgen um 7.00 Uhr und nutzt
dabei einen Eingang 1.
> mit seinem Transponder wird der Eingang 1 für 5 Sekun-
den geöffnet.
> weiter wird das Tor
einen Schließerkontakt bis.16.00 Uhr freigegeben,
> und der Eingang
2
geöffnet.
Die Schließung erfolgt über:
-
1 - einen Transponder der Gruppe 40
-
2 - durch ein langes Vorhalten eines berechtigten Trans-
ponders an der jeweiligen Tür
-
3 - automatisch um 16.00 Uhr (muss im Zeitmodel hinter-
legt werden siehe Nr.2 in Spalte „RefTime")
Der Aufbau der Reader-, Location-, Action2- und Identification-Tabellen könnte wie folgt aussehen:
Tabelle Reader
ID
TM
ZM
RefLocation RefAction
1
1
320
0
2
1
010
100
3
1
011
100
4
1
020
200
5
1
021
200
6
1
030
300
7
1
031
300
Handbuch Datafox IO-Box V4
3
für das Öffnen mit einem Taster über
bleibt bis 16.00 Uhr für das Personal
PinGeneral
0
0
0
0
1000
0
0
0
2000
0
0
0
3000
0
L1 TM1
Beschreibungstext
Mastergerät
Türmodul an RS485 (TM1)
Da dies nur ein Türmodul ist, muss hier keine Action ausge-
führt werden.
Leser über RS232 (L1)
Wird an diesem Leser eine Buchung getätigt, wird jede Ac-
tion mit der ID 1000 ausgeführt.
Türmodul an RS485 (TM2)
Da dies nur ein Türmodul ist, muss hier keine Action ausge-
führt werden.
Leser über RS232 (L2)
Wird an diesem Leser eine Buchung getätigt, wird jede Ac-
tion mit der ID 2000 ausgeführt.
Türmodul an RS485 (TM3)
Da dies nur ein Türmodul ist, muss hier keine Action ausge-
führt werden.
Leser über RS232 (L3)
Wird an diesem Leser eine Buchung getätigt, wird jede Ac-
tion mit der ID 3000 ausgeführt.
Seite 79
L2
TM2
2
TM3
L3
3
1
Datum: 27.12.2019 04.03.13.XX
