4.

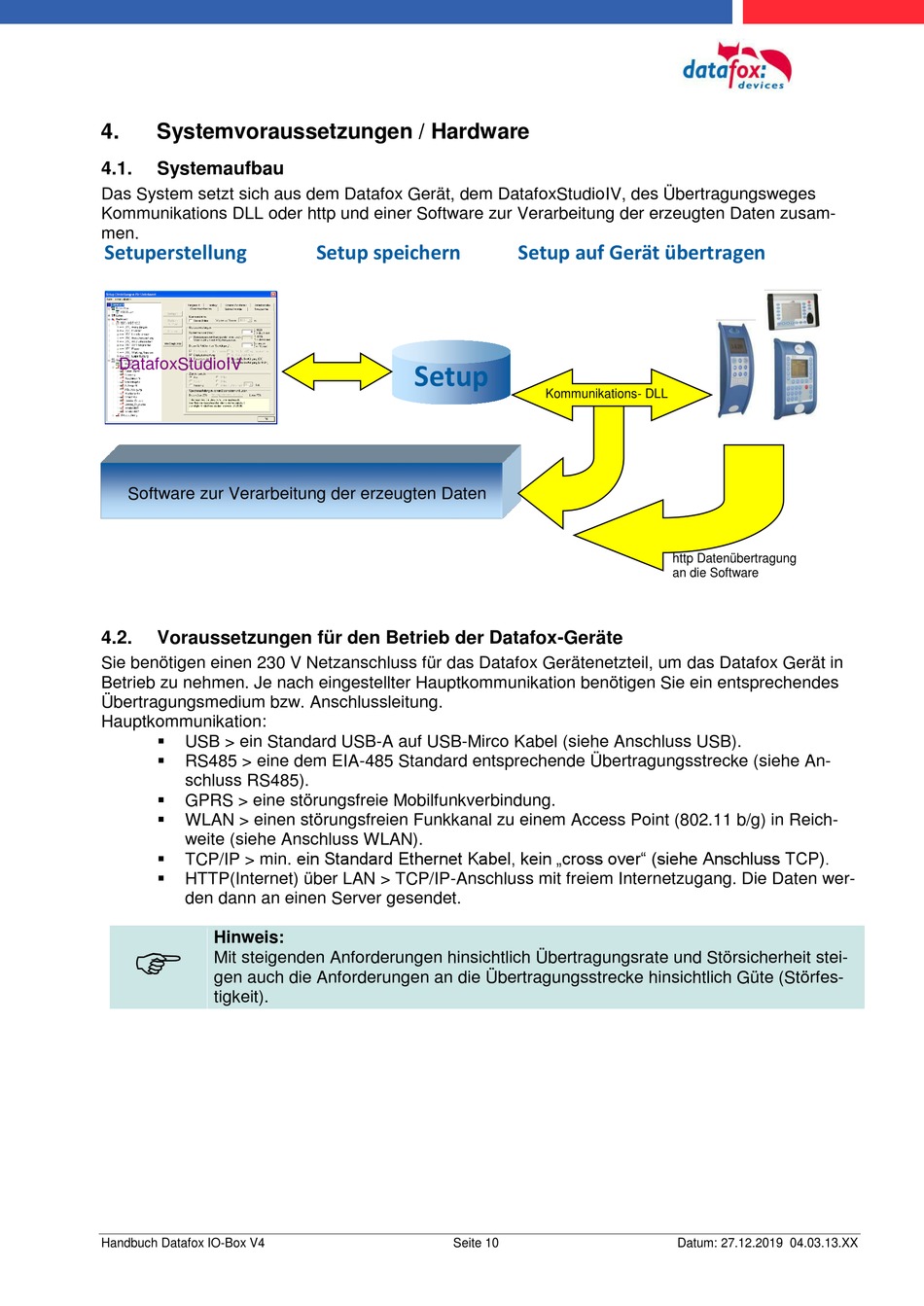

Systemvoraussetzungen / Hardware
4.1.
Systemaufbau
Das System setzt sich aus dem Datafox Gerät, dem DatafoxStudioIV, des Übertragungsweges
Kommunikations DLL oder http und einer Software zur Verarbeitung der erzeugten Daten zusam-
men.
Setuperstellung
DatafoxStudioIV
Software zur Verarbeitung der erzeugten Daten
4.2.
Voraussetzungen für den Betrieb der Datafox-Geräte
Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in
Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes
Übertragungsmedium bzw. Anschlussleitung.
Hauptkommunikation:
USB > ein Standard USB-A auf USB-Mirco Kabel (siehe Anschluss USB).
RS485 > eine dem EIA-485 Standard entsprechende Übertragungsstrecke (siehe An-
schluss RS485).
GPRS > eine störungsfreie Mobilfunkverbindung.
WLAN > einen störungsfreien Funkkanal zu einem Access Point (802.11 b/g) in Reich-
weite (siehe Anschluss WLAN).
TCP/IP > min. ein Standard Ethernet Kabel, kein „cross over" (siehe Anschluss TCP).
HTTP(Internet) über LAN > TCP/IP-Anschluss mit freiem Internetzugang. Die Daten wer-
den dann an einen Server gesendet.
Hinweis:
Mit steigenden Anforderungen hinsichtlich Übertragungsrate und Störsicherheit stei-
gen auch die Anforderungen an die Übertragungsstrecke hinsichtlich Güte (Störfes-
tigkeit).
Handbuch Datafox IO-Box V4
Setup speichern
Setup
Seite 10
Setup auf Gerät übertragen
Kommunikations- DLL
http Datenübertragung
an die Software
Datum: 27.12.2019 04.03.13.XX
