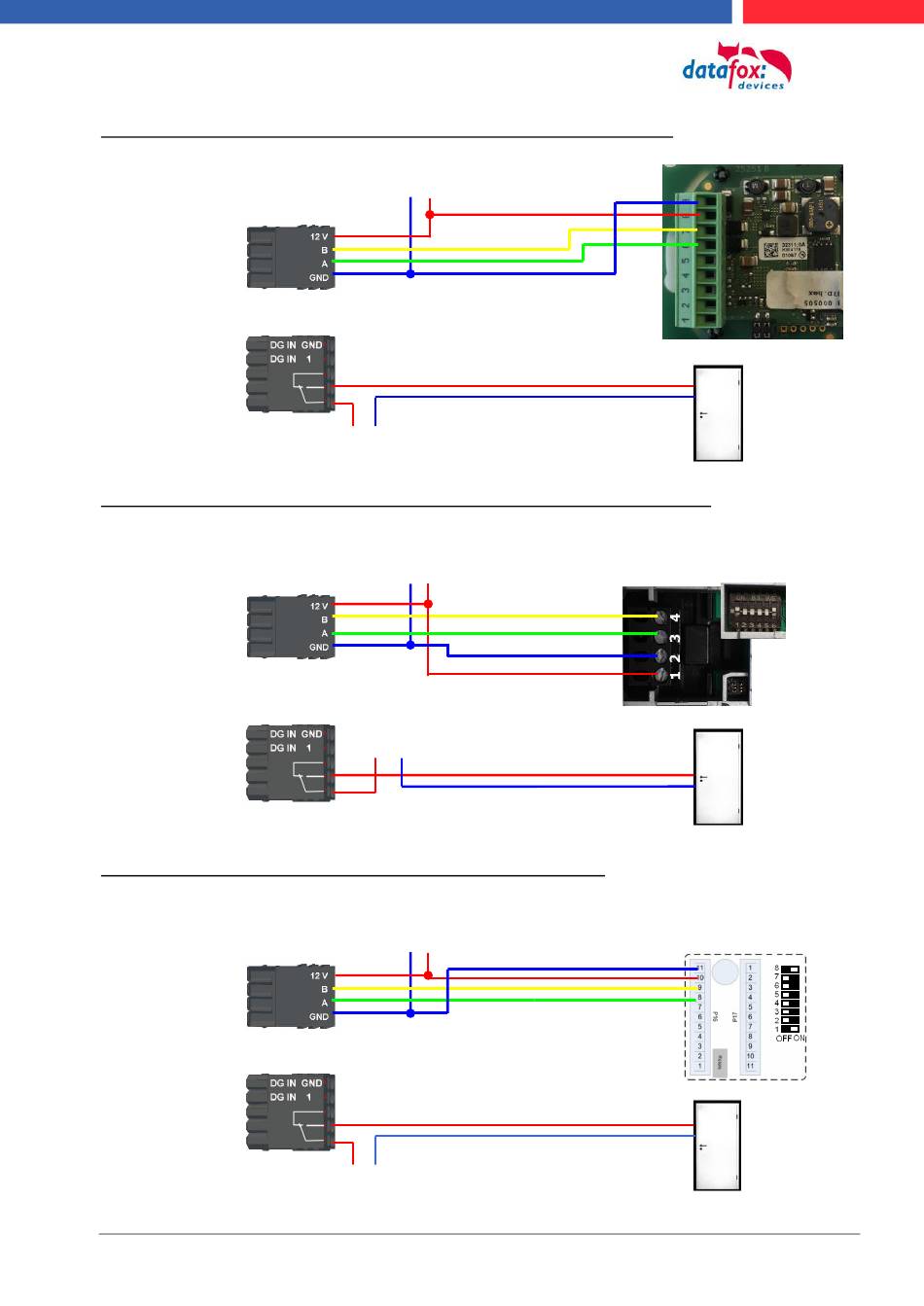

Verdrahtungsplan für einen der 3 ZK-Busanschlüsse mit PHG Relino-Leser:
(
hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
Stecker 5 polig
für Relais
am Modulplatz 2
Verdrahtungsplan für einen der 3 ZK-Busanschlüsse mit PHG VOXIO-T-Z-Leser:
(
hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
Stecker 5 polig
für Relais
am Modulplatz 2
Verdrahtungsplan für einen der 3 ZK-Busanschlüsse mit TS-Leser:
(
hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
Stecker 5 polig
für Relais
am Modulplatz 2
Handbuch Datafox IO-Box V4
)
Optional, Netzteil 12 V DC für ZK-Leser
-
+
3A
+
-
30V AC/DC; 2A
Versorgungsspannung für Türöffner
)
Optional, Netzteil 12 V DC für ZK-Leser
-
+
3A
Versorgungsspannung für Türöffner
+
-
max. 30V AC/DC; 2A
)
Optional, Netzteil 12 V DC für ZK-Leser
-
+
3A
+
-
30V AC/DC; 2A
Versorgungsspannung für Türöffner
Seite 64
Bus Nr. 1
Relino-B-ZK-Leser
Bus Nr. 1
PHG-VOXIO-T-Z-Leser
S 6
Terminierung
immer on
Bus Nr. 1
TS-ZK-Leser
Datum: 27.12.2019 04.03.13.XX
