5.8.4. DataOnCard am ZK-Leser Verdrahtung

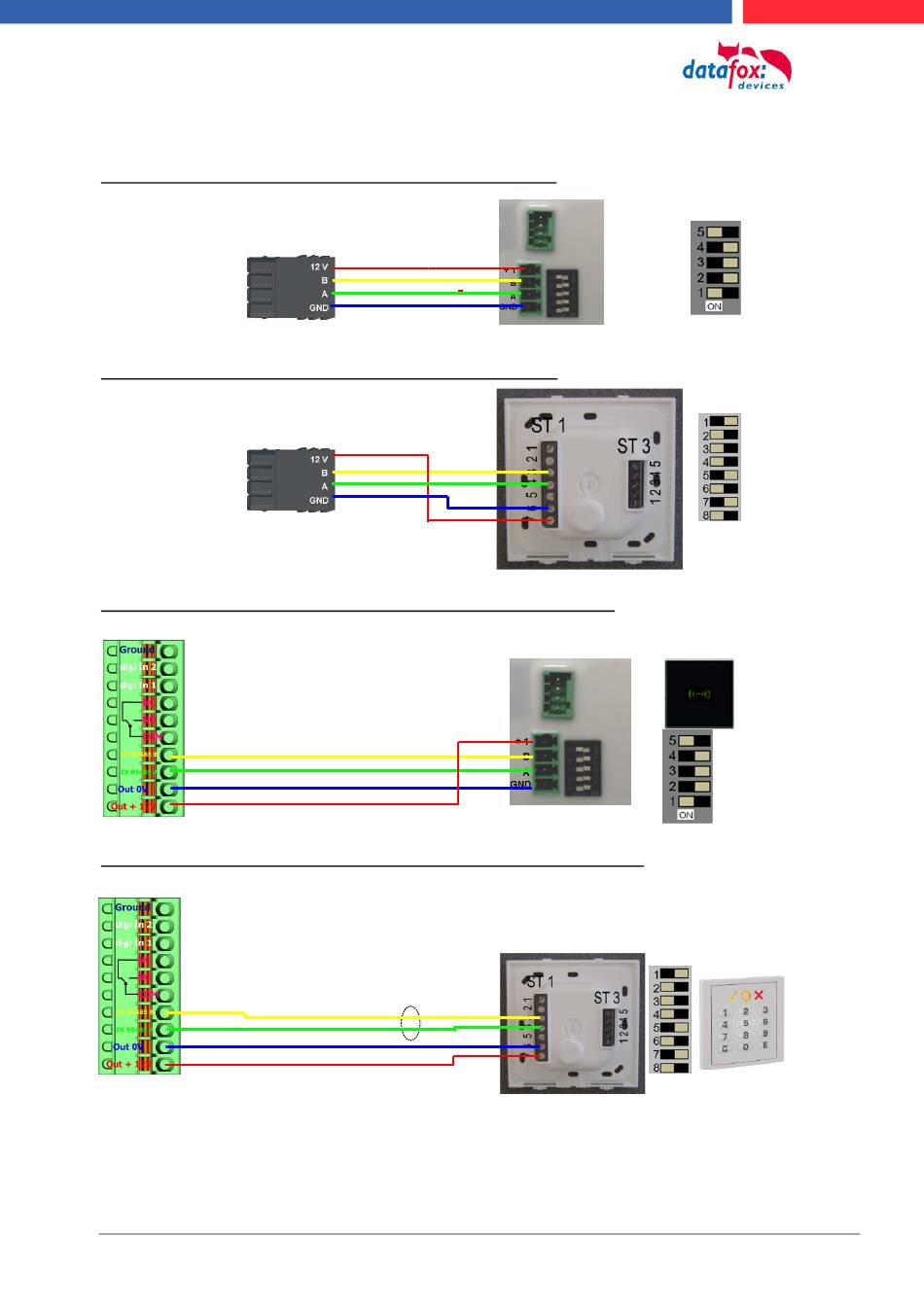

Verdrahtungsplan für einen ZK-EVO-Leser bei DataOnCard:
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
Verdrahtungsplan für einen ZK-PHG-Leser bei DataOnCard:
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
ZK-Knoten Verdrahtungsplan für einen EVO Leser bei DataOnCard:
ZK-Knoten Verdrahtungsplan für einen ZK-PHG-Leser bei DataOnCard:
Handbuch Datafox IO-Box V4
EVO ZK-Leser
Ansicht Anschluss
RS 485 bis 500m
in einem Adernpaar
Seite 112
Bus Nr. 1
EVO-ZK-Leser
Bus Nr. 1
PHG-ZK-Leser
ON
ON
Datum: 27.12.2019 04.03.13.XX
