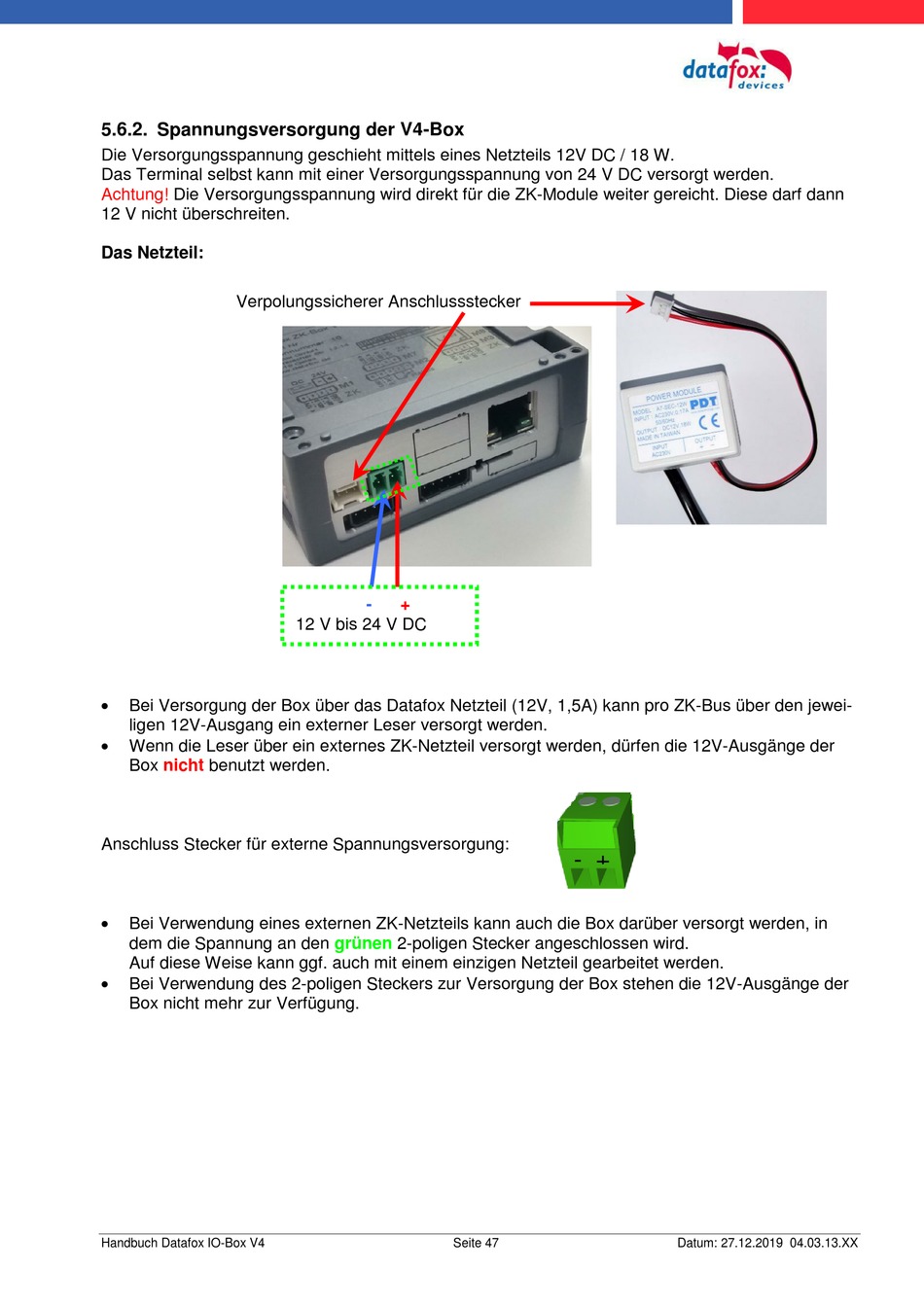

5.6.2. Spannungsversorgung der V4-Box

Die Versorgungsspannung geschieht mittels eines Netzteils 12V DC / 18 W.
Das Terminal selbst kann mit einer Versorgungsspannung von 24 V DC versorgt werden.
Achtung! Die Versorgungsspannung wird direkt für die ZK-Module weiter gereicht. Diese darf dann
12 V nicht überschreiten.
Das Netzteil:
Verpolungssicherer Anschlussstecker

Bei Versorgung der Box über das Datafox Netzteil (12V, 1,5A) kann pro ZK-Bus über den jewei-
ligen 12V-Ausgang ein externer Leser versorgt werden.

Wenn die Leser über ein externes ZK-Netzteil versorgt werden, dürfen die 12V-Ausgänge der
Box nicht benutzt werden.
Anschluss Stecker für externe Spannungsversorgung:

Bei Verwendung eines externen ZK-Netzteils kann auch die Box darüber versorgt werden, in
dem die Spannung an den
Auf diese Weise kann ggf. auch mit einem einzigen Netzteil gearbeitet werden.

Bei Verwendung des 2-poligen Steckers zur Versorgung der Box stehen die 12V-Ausgänge der
Box nicht mehr zur Verfügung.
Handbuch Datafox IO-Box V4
- +
12 V bis 24 V DC
grünen 2-poligen Stecker angeschlossen wird.
