5.9.

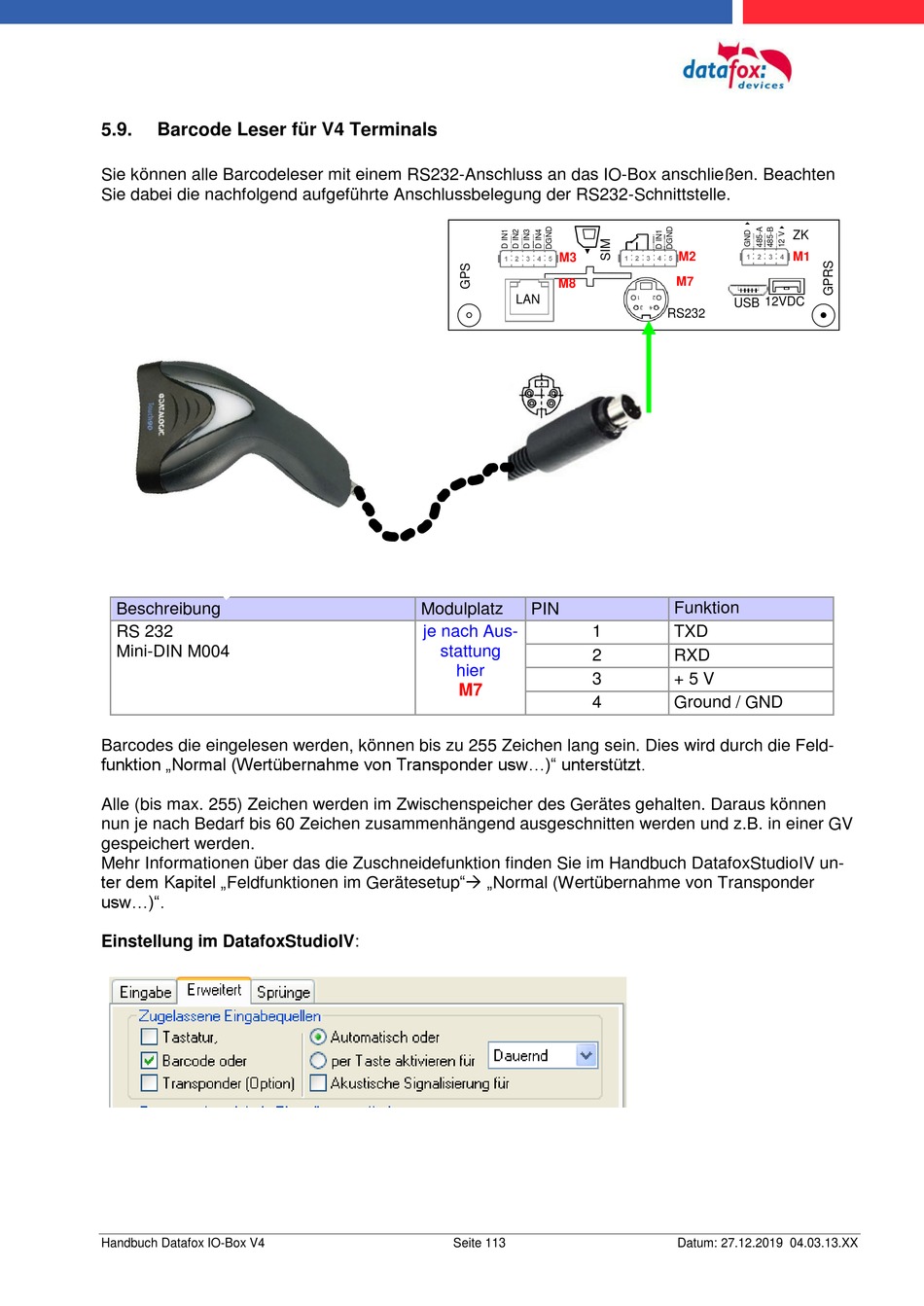

Barcode Leser für V4 Terminals
Sie können alle Barcodeleser mit einem RS232-Anschluss an das IO-Box anschließen. Beachten
Sie dabei die nachfolgend aufgeführte Anschlussbelegung der RS232-Schnittstelle.
Beschreibung
RS 232
Mini-DIN M004
Barcodes die eingelesen werden, können bis zu 255 Zeichen lang sein. Dies wird durch die Feld-
funktion „Normal (Wertübernahme von Transponder usw...)" unterstützt.
Alle (bis max. 255) Zeichen werden im Zwischenspeicher des Gerätes gehalten. Daraus können
nun je nach Bedarf bis 60 Zeichen zusammenhängend ausgeschnitten werden und z.B. in einer GV
gespeichert werden.
Mehr Informationen über das die Zuschneidefunktion finden Sie im Handbuch DatafoxStudioIV un-
ter dem Kapitel „Feldfunktionen im Gerätesetup" „Normal (Wertübernahme von Transponder
usw...)".
Einstellung im DatafoxStudioIV:
Handbuch Datafox IO-Box V4
M3
M8
LAN
Modulplatz
PIN
je nach Aus-
1
stattung
2
hier
3
M7
4
Seite 113
ZK
M2
M1
M7
12VDC
USB
RS232
Funktion
TXD
RXD
+ 5 V
Ground / GND
Datum: 27.12.2019 04.03.13.XX
