5.3.7.2.

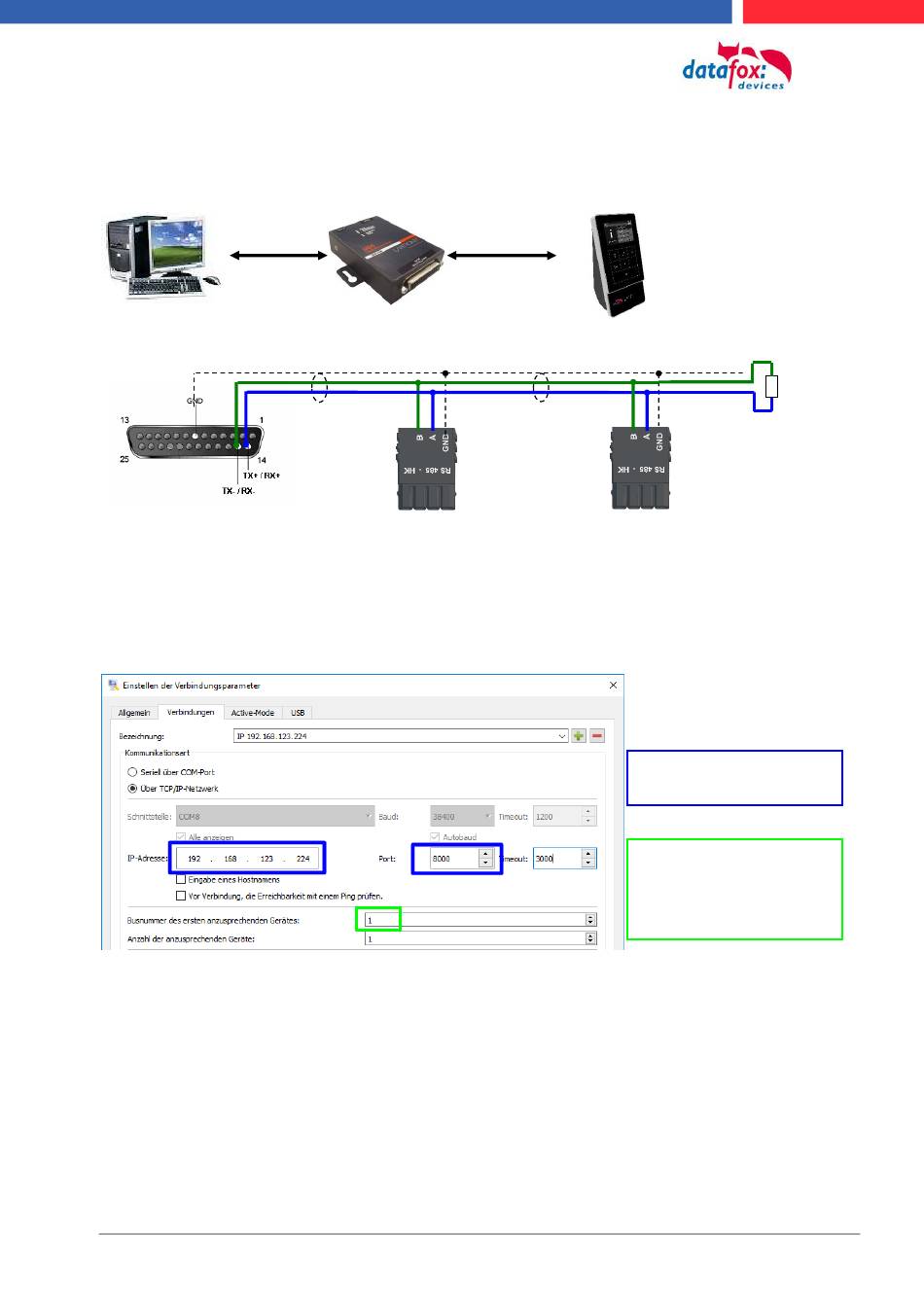

Anschluss EVO Terminal an RS485 über Comserver Lantronix
TCP/IP
Stecker
Pin 15 - BUS B
Pin 14 - BUS A
Pin 7 - GND
Passende Einstellung im DatafoxStudioIV für die Verbindung über RS 485:
Handbuch Datafox IO-Box V4
RS485
Stecker 4 Pol.
BUS A
BUS B
Pin 1 - GND
Seite 38
120 Ohm
Stecker 4 Pol.
BUS A
BUS B
Pin 1 - GND
IP und Port sind am
Comserver einzustellen.
Baudrate 38400 und
Busnummer sind am Ge-
rät im Bios-Menü einzu-
stellen.
Datum: 27.12.2019 04.03.13.XX
