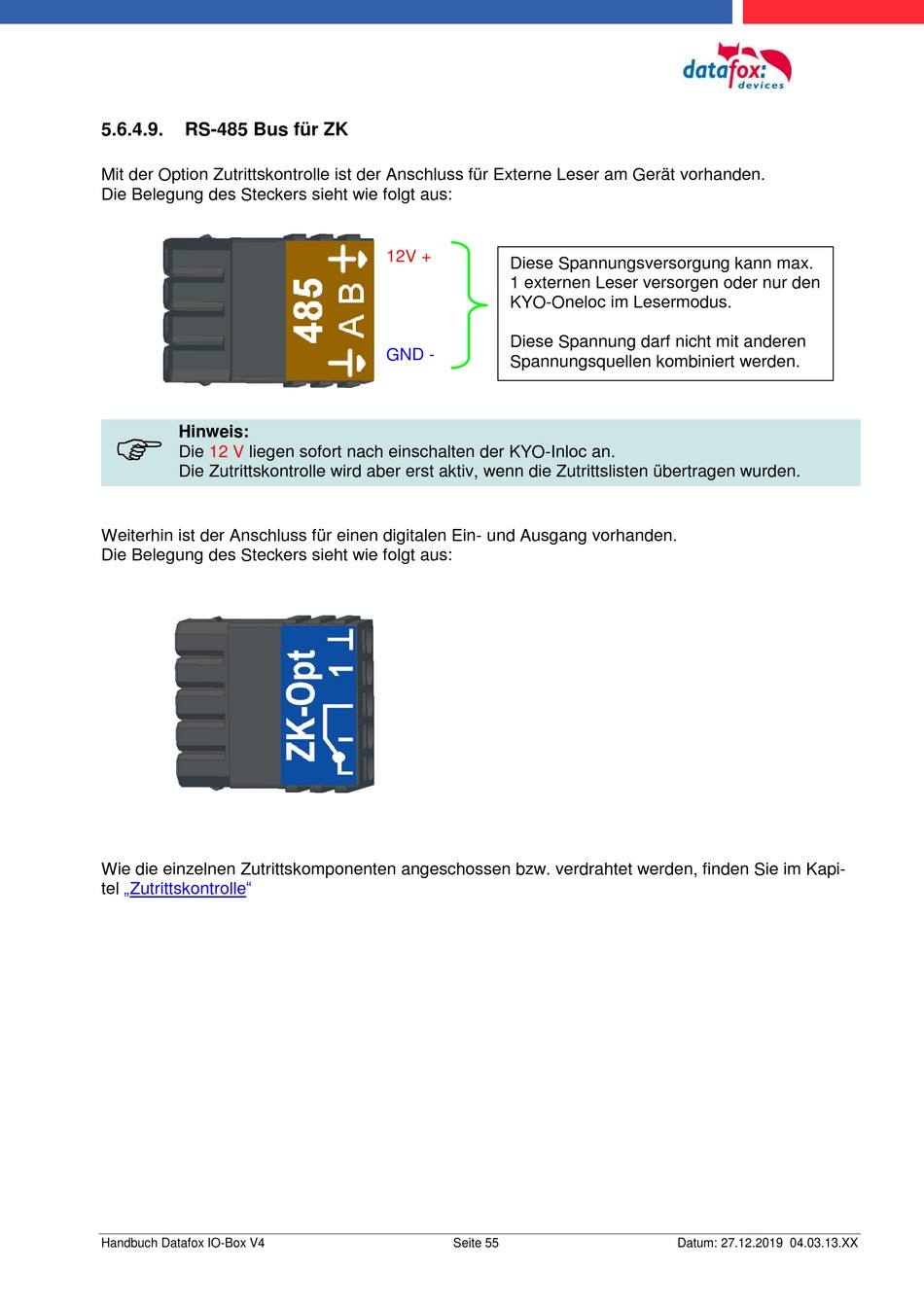

5.6.4.9.
RS-485 Bus für ZK
Mit der Option Zutrittskontrolle ist der Anschluss für Externe Leser am Gerät vorhanden.
Die Belegung des Steckers sieht wie folgt aus:
Hinweis:
Die
12 V
liegen sofort nach einschalten der KYO-Inloc an.
Die Zutrittskontrolle wird aber erst aktiv, wenn die Zutrittslisten übertragen wurden.
Weiterhin ist der Anschluss für einen digitalen Ein- und Ausgang vorhanden.
Die Belegung des Steckers sieht wie folgt aus:
Wie die einzelnen Zutrittskomponenten angeschossen bzw. verdrahtet werden, finden Sie im Kapi-
„Zutrittskontrolle"
tel
Handbuch Datafox IO-Box V4
12V +
Diese Spannungsversorgung kann max.
1 externen Leser versorgen oder nur den
KYO-Oneloc im Lesermodus.
Diese Spannung darf nicht mit anderen
GND -
Spannungsquellen kombiniert werden.
Seite 55
Datum: 27.12.2019 04.03.13.XX
