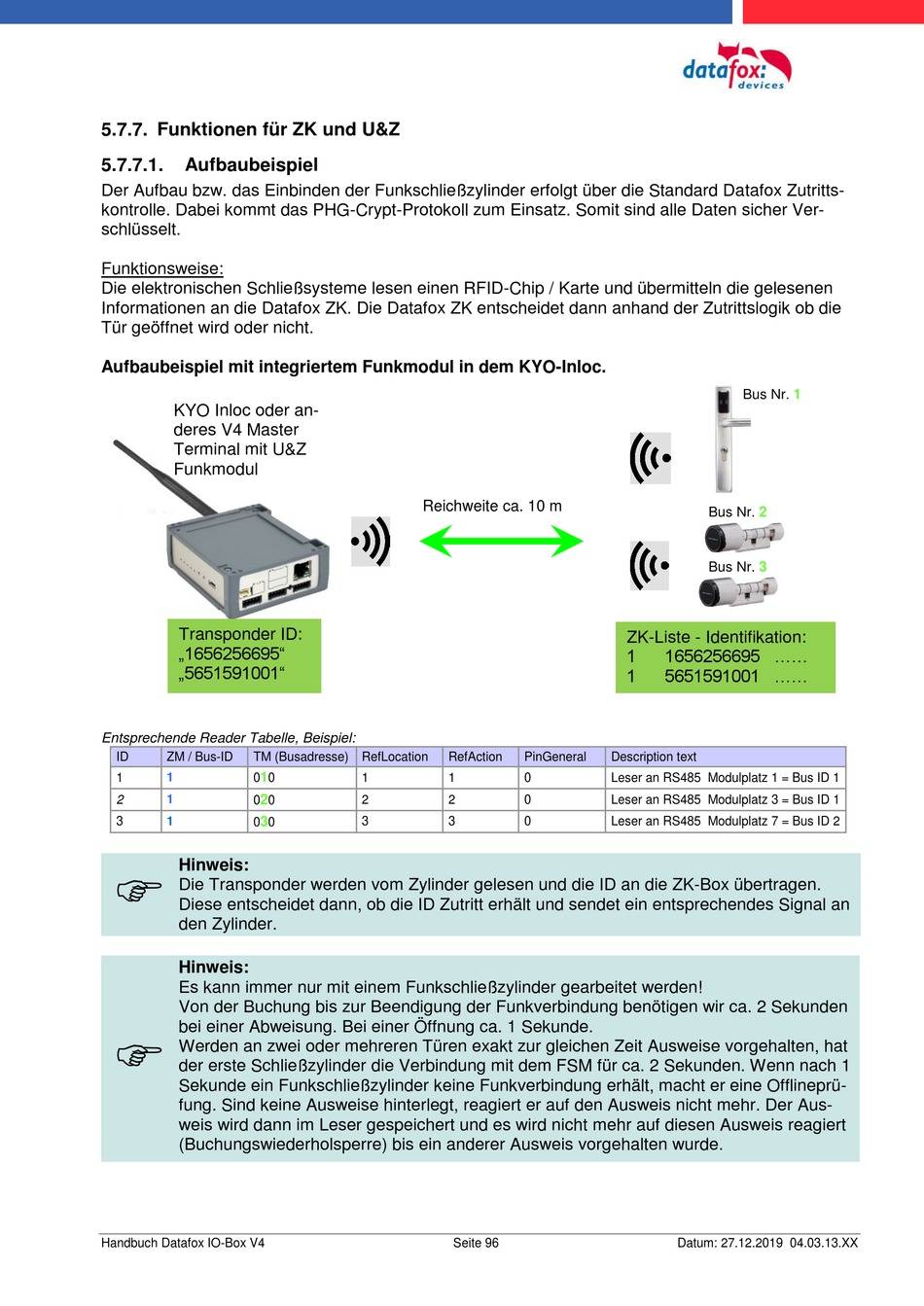

5.7.7. Funktionen für ZK und U&Z
5.7.7.1.
Aufbaubeispiel
Der Aufbau bzw. das Einbinden der Funkschließzylinder erfolgt über die Standard Datafox Zutritts-
kontrolle. Dabei kommt das PHG-Crypt-Protokoll zum Einsatz. Somit sind alle Daten sicher Ver-
schlüsselt.
Funktionsweise:
Die elektronischen Schließsysteme lesen einen RFID-Chip / Karte und übermitteln die gelesenen
Informationen an die Datafox ZK. Die Datafox ZK entscheidet dann anhand der Zutrittslogik ob die
Tür geöffnet wird oder nicht.
Aufbaubeispiel mit integriertem Funkmodul in dem KYO-Inloc.
KYO Inloc oder an-
deres V4 Master
Terminal mit U&Z
Funkmodul
Transponder ID:
„1656256695"
„5651591001"
Entsprechende Reader Tabelle, Beispiel:
ID
ZM / Bus-ID
TM (Busadresse) RefLocation
1
1
1
0
0
2
2
1
0
0
1
3
3
0
0
Hinweis:
Die Transponder werden vom Zylinder gelesen und die ID an die ZK-Box übertragen.
Diese entscheidet dann, ob die ID Zutritt erhält und sendet ein entsprechendes Signal an
den Zylinder.
Hinweis:
Es kann immer nur mit einem Funkschließzylinder gearbeitet werden!
Von der Buchung bis zur Beendigung der Funkverbindung benötigen wir ca. 2 Sekunden
bei einer Abweisung. Bei einer Öffnung ca. 1 Sekunde.
Werden an zwei oder mehreren Türen exakt zur gleichen Zeit Ausweise vorgehalten, hat
der erste Schließzylinder die Verbindung mit dem FSM für ca. 2 Sekunden. Wenn nach 1
Sekunde ein Funkschließzylinder keine Funkverbindung erhält, macht er eine Offlineprü-
fung. Sind keine Ausweise hinterlegt, reagiert er auf den Ausweis nicht mehr. Der Aus-
weis wird dann im Leser gespeichert und es wird nicht mehr auf diesen Ausweis reagiert
(Buchungswiederholsperre) bis ein anderer Ausweis vorgehalten wurde.
Handbuch Datafox IO-Box V4
Reichweite ca. 10 m
RefAction
PinGeneral
1
1
0
2
2
0
3
3
0
Seite 96
Bus Nr.
Bus Nr.
2
Bus Nr.
3
ZK-Liste - Identifikation:
1
1656256695 ......
1
5651591001 ......
Description text
Leser an RS485 Modulplatz 1 = Bus ID 1
Leser an RS485 Modulplatz 3 = Bus ID 1
Leser an RS485 Modulplatz 7 = Bus ID 2
Datum: 27.12.2019 04.03.13.XX
1
