MONTAGEM

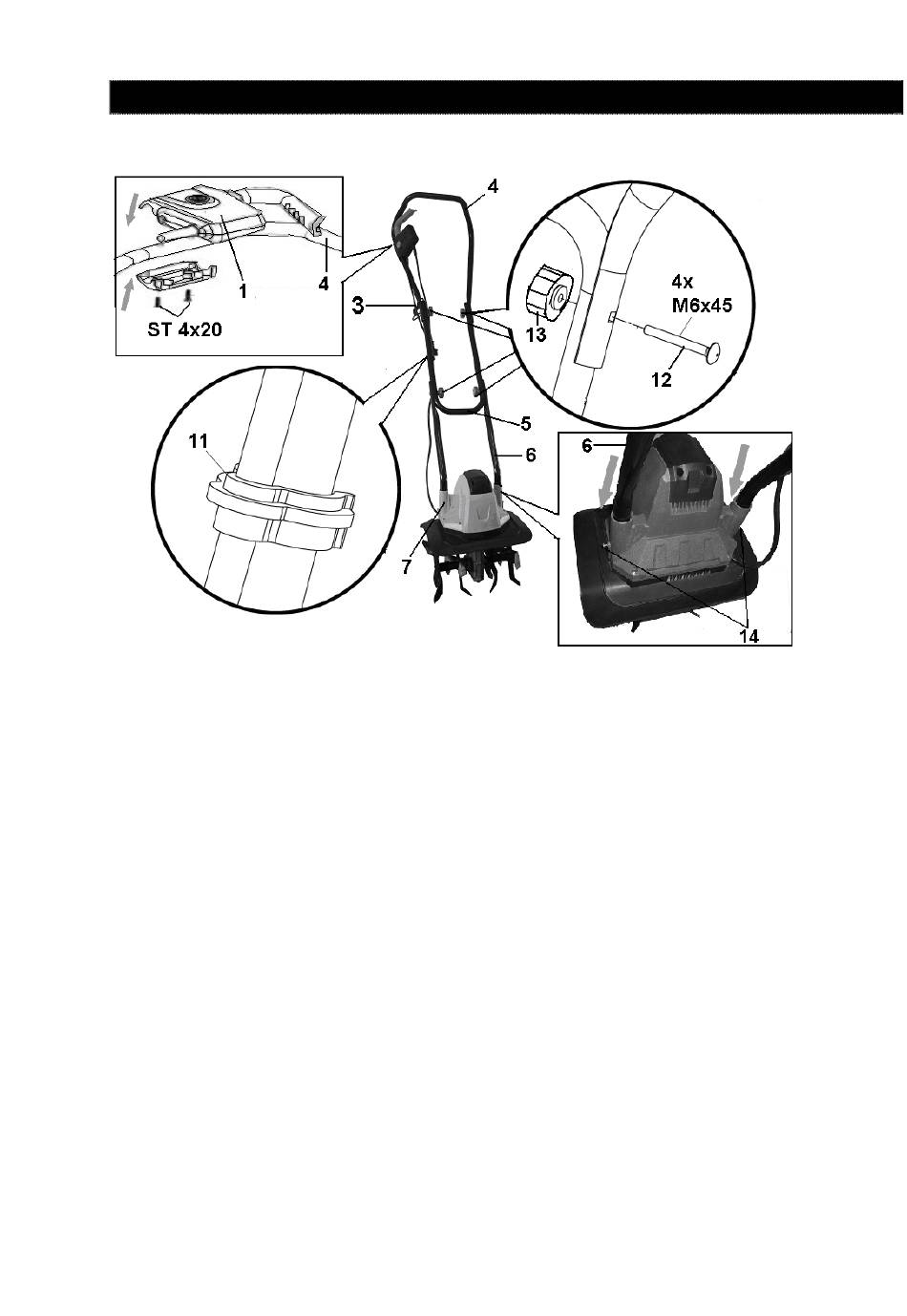

Montagem (Imagem 2)
Fixar Parte inferior da barra de direcção
Introduza Parte inferior da barra de direcção (6) na caixa do motor (7) e fixe-a
com dois parafusos M4x20 que fazem parte do material fornecido
Fixar a pega para transporte
Ligue a secção inferior da barra guia (6) e a pega de transporte (5) inserindo
ambos os lados dos parafusos fornecidos (12) e a porca de asas (13).
Parte superior da barra de direcção
Faça deslizar o suporte para o cabo (3) para o lado superior da barra de
direcção.
Faça a junção da barra de direcção introduzindo de ambos os lados os
parafusos (12) e as porcas de orelhas (13) fornecidos.
Fixar o interruptor de segurança
Insira o interruptor de segurança (1) na secção superior da barra guia (4) e
fixe-o com os dois parafusos ST4x20 fornecidos.
