Installation
Installation
4

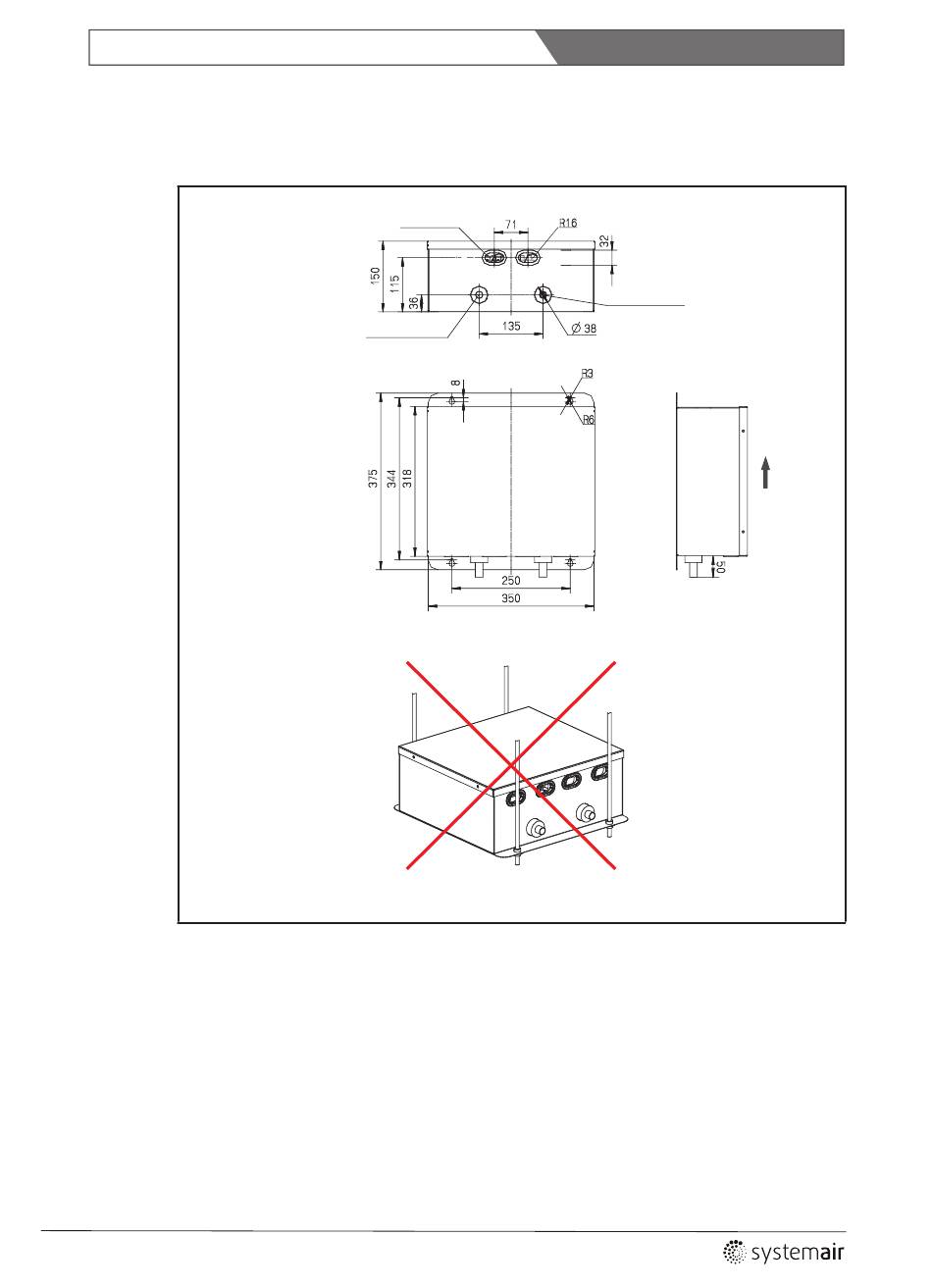

Abmessungen für die Modelle SYSVRF AHU BOX 22-90, 90-200, 200-360,
4.1
360-560
Abbildung 4-1
4.2
Installationshinweise
Die Controller-Box ist nicht wetterfest ausgeführt und nur für die Montage im Innenbereich
■
geeignet. Muss die Controller-Box im Außenbereich montiert werden, wenden Sie sich
zuvor an Ihren Systemair-Vertriebspartner.
Die Controller-Box darf nur vertikal montiert werden. Verwenden Sie die mitgelieferten Mon-
■
tageschrauben ST3,9×25 für die Wandmontage.
Der horizontale Einbau führt zu Fehlfunktionen und Leistungsverlust.
■
Positionieren Sie die Controller-Box so, dass die kältetechnischen Leitungen problemlos an
■
die Controller-Box geführt werden können.
Alle Abbildungen in dieser Anleitung dienen nur erklärenden Zwecken und können von den
■
ausgelieferten Geräten leicht abweichen. Maßgeblich ist das reale Aussehen des ausgelie-
ferten Gerätes.
Betriebsbedingungen der DX AHU Controller Box: Kühlmodus: Lufteintritt Register 17~43℃,
■
Heizmodus: bei hohem Abstrom des VRF Systems, Lufteintritt Register 5~30℃
Luftfeuchtigkeit geringer als 80%. Drohender Betriebsausfall bei Überschreitung der
Betriebsbedingungen.
10
Durchführung für Elektroleitungen
Wire passing-hole
Connect to outdoor unit
Anschluss zum Außengerät
Installationsart: Wandmontage
Falsche Installationsart: Liegend
Connect to indoor unit
Anschluss zu Fremdverdampfer
Installation method : Hanging
Wrong installation way
Nur vertikal montieren!
[mm]
[mm]
Fig_A4-1
