7.3
Anschluss der Temperaturfühler
Im Lieferumfang befinden sich drei Temperaturfühler (T1,T2,T2B) und drei Verlängerungskabel.
Beachten Sie die Angaben auf der Steuerplatine der Controller-Box AHU und verdrahten Sie die
Temperaturfühler gemäß Abbildung 7.2
T1 .....Raumlufttemperaturfühler
■
T2 .....2-Phasen-Temperaturfühler des Fremdverdampfers
■
T2B ...Gasleitungstemperaturfühler des Fremdverdampfers
■

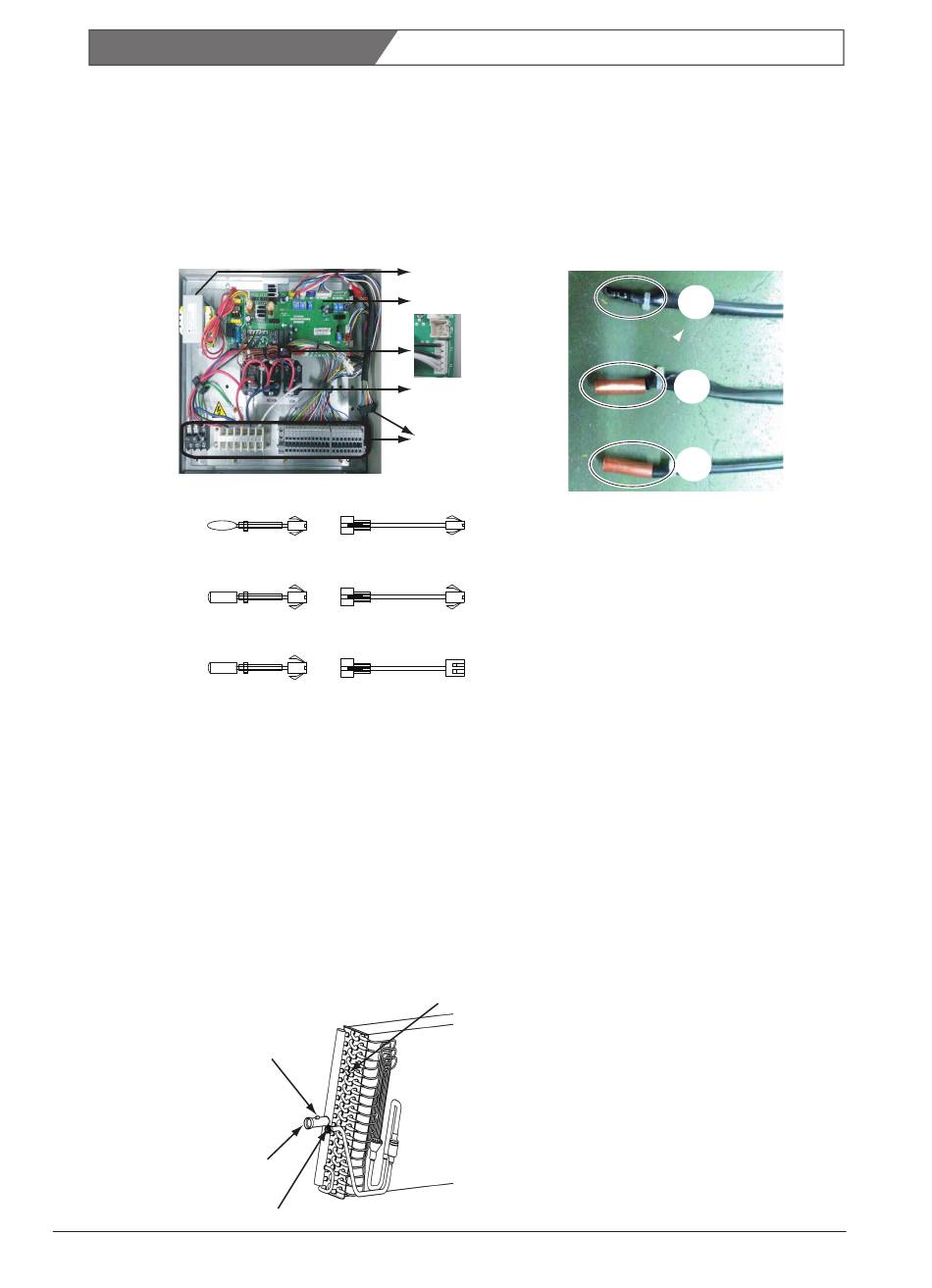

Abbildung 7.1
Temperaturfühler
T1
T2
T2B
Hinweise
•
Die Controller-Boxen AHU 22-90, AHU 90-200, AHU 200-300 und AHU 360-560
verfügen über jeweils eine Steuerplatine und werden vom Außengerät als ein Innengerät
gewertet. Die Temperaturfühler T1, T2 und T2B müssen vor dem Einschalten der
Spannungsversorgung an der Controller-Box angeschlossen werden.
•
Der Raumlufttemperaturfühler T1 ist an einer Stelle im Lufteintrittsstrom zu positionieren, an
der die Raumlufttemperatur am ehesten erfasst werden kann.
•
Der 2-Phasen-Temperaturfühler T2 des Fremdverdampfers ist etwa in mittlerer Höhe am
Fremdverdampfer zu positionieren, an der die Temperatur des verdampfenden Kältemittels
am ehesten erfasst werden kann.
•
Der Gasleitungstemperaturfühler T2B des Fremdverdampfers ist so am Verdampferaustritt
zu positionieren, dass die Temperatur des verdampften Kältemittels am ehesten erfasst
werden kann.
T2B
Sauggasleitung
Flüssigleitung
Installationsanleitung Controller-Box SYSVRF AHU
Transformer
Hauptplatine
Relais
Klemmverbindung
Verlängerungskabel
Weiss
Weiss
Weiss
Schwarz
Schwarz
Schwarz
Blau
Blau
T2
Abbildung 7.3
Elektrischer Anschluss
Abbildung 7.2
T2B
T2
Fühler
T1
Hinweis:
Wurden zwei oder mehr Controller Boxen parallel
geschaltet, um ein Fremdverdampfungssystem
zu steuern, muss nur die Master-Controller Box
an T1, T2, T2B angeschlossen werden.
Befestigen Sie den Sensor sicher und schützen
Sie ihn vor Wassereinbruch, Staubansammlung,
mechanischer Beanspruchung und anderen
Bedingungen, die sich auf die
Temperaturerfassung oder Lebensdauer des
Sensors negativ auswirken können.
T1
T2
T2B
