10.
Funktionseinstellungen
Auf der Steuerplatine der Innengeräte befinden sich mehrere DIP-Schalter und Steckbrücken für
Funktionseinstellungen.
Bedeutung:

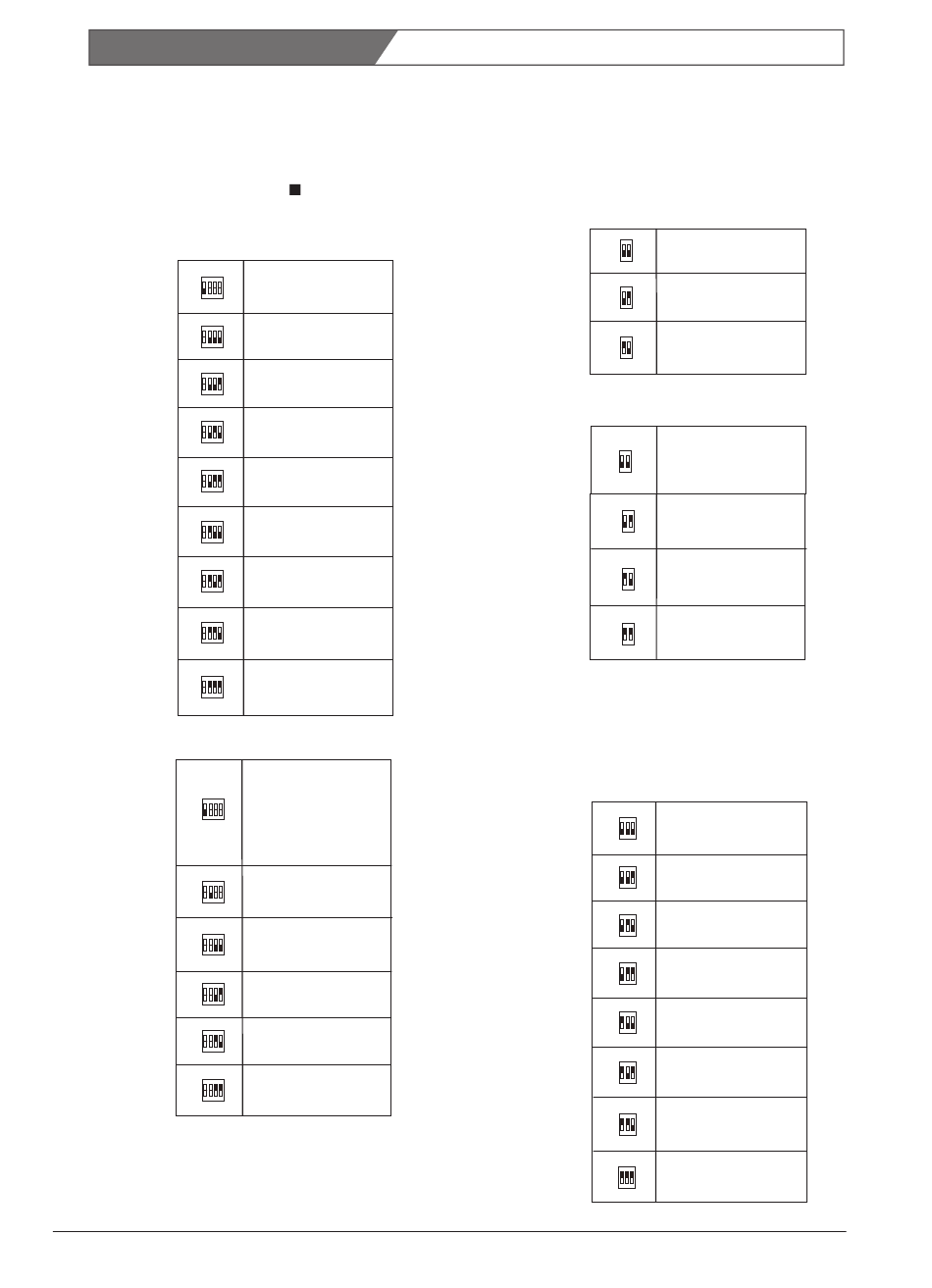

Tabelle 7.3: DIP-Schalter SW1
1 Testlauf im Werk vor Auslieferung
SW1
ON
0 Modus automatische
Adressierung (Standardeinstellung)
1 2 3 4
SW1
ON
000 Anzahl der Slave DX AHU
Control Box ist 0
1 2 3 4
SW1
ON
001 Anzahl der Slave DX AHU
Control Box ist 1
1 2 3 4
SW1
ON
010 Anzahl der Slave DX AHU
Control Box ist 2
1 2 3 4
SW1
ON
011 Anzahl der Slave DX AHU
Control Box ist 3
1 2 3 4
SW1
ON
100 (reserviert)
1 2 3 4
SW1
ON
101 (reserviert)
1 2 3 4
SW1
ON
110 (reserviert)
1 2 3 4
SW1
ON
111 (reserviert)
1 2 3 4
SW2 Difinition
1 Ventilator Anschlussklemme
hat nur einen
Hochgeschwindigkeitsausgang
SW2
0 Ventilatorklemmleiste verfügt
ON
im Werkmodus bei Verwendung
eines Drittanbieters über drei
1 2 3 4
Drehzahlausgänge und eine
Raumtemperatureinstellung
(Standardeinstellung)
SW2
1 Werk Test Relais Modus
ON
0 regulärer Modus
(Standardeinstellung)
1 2 3 4
SW2
00 Abschaltung bei 15°C oder
ON
niedriger (Kalt-Wind-Schutz)
(Standardeinstellung)
1 2 3 4
SW2
01 Abschaltung bei 20°C oder
ON
niedriger (Kalt-Wind-Schutz)
1 2 3 4
SW2
10 Abschaltung bei 24°C oder
ON
niedriger(Kalt-Wind-Schutz)
1 2 3 4
SW2
11 Abschaltung bei 26°C oder
ON
niedriger (Kalt-Wind-Schutz)
1 2 3 4
Hinweis: Schalten Sie den Hauptschalter aus und wieder ein,
nachdem Sie den Status des DIP-Schalters auf der
Hauptplatine geändert haben. Die Einstellfunktion kann
ansonsten nicht ausgeführt werden.
Installationsanleitung Controller-Box SYSVRF AHU
0 = Schalterstellung OFF/Aus, 1 = Schalterstellung ON/Ein,
= Schalterstellung
Tabelle10.2
Steuerungssystem
SW3 Difinition
Tabelle 10.3
SW3
ON
00 means factory controller mode
1 2
SW3
01 means room temperature
ON
setting with third party controller
mode
1 2
SW3
10 means capacity setting with
ON
third party controller mode
1 2
SW5 Difinition
Tabelle10-4
00 Tempeaturkompensation
SW
SW5
ON
ON
von 6℃ unter dem Heizmodus
(Standardeinstellung)
1 2
1 2
SW5
01 Tempeaturkompensation
ON
von 2℃ unter dem Heizmodus
1 2
SW5
10 Tempeaturkompensation
ON
von 4℃ unter dem Heizmodus
1 2
SW5
11 Tempeaturkompensation
ON
von 8℃ unter dem Heizmodus
1 2
Hinweis: Der Lüfter läuft weiter, wenn T1 den eingestellten
Wert erreicht im Heizmodus erreicht hat, aber die Funktion zur
Verhinderung von Kaltluftströmen bleibt bestehen, dies
bedeutet, der Ventilator stoppt, wenn T2 unterhalb des
eingestellten Wertes von SW2 liegt.
SW6 Definition
Hinweis: Master/Slave DX AHU Control Box
Einstellung
Tabelle10.5
SW6
000 bedeutet Master DX
ON
AHU Control Box
1 2 3
SW6
ON
001 bedeutet Slave 1
DX AHU Control Box
1 2 3
SW6
ON
010 bedeutet Slave 2
DX AHU Control Box
1 2 3
SW6
ON
011 bedeutet Slave 3 DX
AHU Control Box
1 2 3
SW6
ON
100 (reserviert)
1 2 3
SW6
ON
101 (reserviert)
1 2 3
SW6
ON
110 (reserviert)
1 2 3
SW6
ON
111 (reserviert)
1 2 3
25
