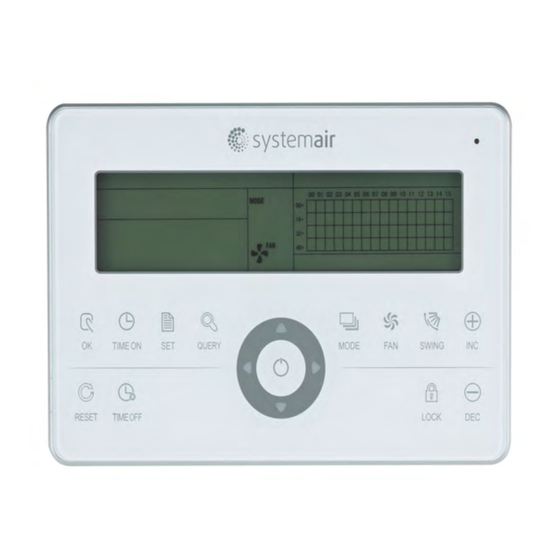

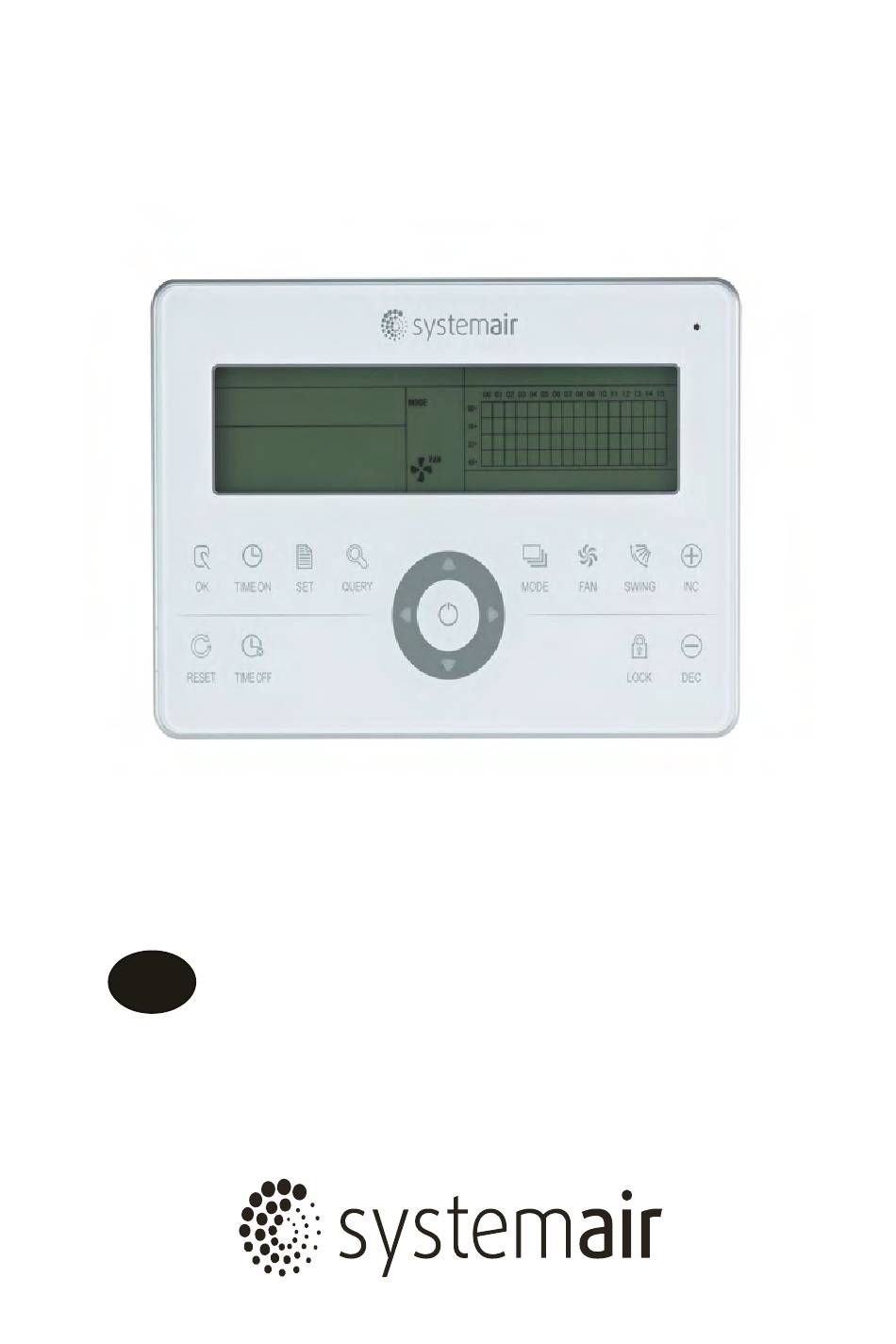

- Seite 1 Zentral Controller CWC 30 Zentral Controller INSTALLATIONS- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 INSTALLATION ..................1 1.1 Lieferumfang und Installationsteile..........2 1.2 Installationsanweisungen ..............3 1.3 Vorgehensweise zur Installation ............. 3 1.4 Anweisungen zur Systemverdrahtung ..........5 1.5 Sicherheitshinweise ................ 6 1.6 Anweisungen zur Systemverdrahtung ..........7 2 BETRIEB ....................8 2.1 Funktionsweise ................ -
Seite 3: Installation
INSTALLATION... -
Seite 4: Lieferumfang Und Installationsteile
1.1 Lieferumfang und Installationsteile 1. Anhand des Lieferscheins überprüfen Sie den Zentral-Controller auf Vollständigkeit. Bezeichnung Stückzahl Hinweise Zentral-Controller — selbstschneidende Kreuzschlitzschraube GB845/ST3.9*25-C-H(S) Dübel Φ6*30 Installations- und Bedienungsanleitung – Bus-Abschlusswiderstand 120 Ω 2. Installationsteile, die bauseitig bereitzustellen sind Stückzahl Bezeichnung (Wand- ausgewählter Typ Hinweise montage) -
Seite 5: Installationsanweisungen
1.2 Installationsanweisungen 1) Schließen Sie die Versorgungsspannung 220 V AC direkt an die Klemmen L und N des Zentral- Controllers an. 2) Installieren Sie das Signalkabel und das Stromversorgungskabel nicht gemeinsam in einem Kabel-Installationsrohr. Der Abstand der Kabel sollte 300–500 mm betragen. 3) Die Länge des Signalkabels für den Zentral-Controller sollte nicht 1200 m überschreiten. - Seite 6 Stecken Sie einen Schlitzschraubendreher in die Vertiefung an der Gehäuse-Oberseite. Durch leichtes Drehen des Schraubendrehers öffnen Sie die obere Abdeckung (an 3 Stellen). Drehen Sie die Schrauben des Zentral- Controllers (GB845/ST3.9*25) fest. Grund- Konfigurations- rahmen schalter Adressschalter Vorderabdeckung Stellung des Adressbereich Adressschalters 00~15...
-
Seite 7: Anweisungen Zur Systemverdrahtung
1.4 Anweisungen zur Systemverdrahtung Verdrahtungsplan eines vernetzten Klimaanlagensystems (es gibt zwei Typen Inneneinheiten: mit externem bzw. eingebautem Netzwerk-Schnittstellenmodul der Haupt-Steuerplatine). RS232-Steckverbindung: an COM- Port des Computers anschließen An einen Computer können max. 16 Zentral- Controller angeschlossen werden Wandler Die Schirmklemme gut erden. RS485–RS232 Abschlusswiderstand 120 Ω... -
Seite 8: Sicherheitshinweise
Hinweis Der RS485–RS232 Wandler und die entsprechenden Kabel im Schaltplan werden nur benutzt, wenn ein vernetztes Klimaanlagensystem an einen Computer angeschlossen werden soll. An einen Computer können max. 16 Zentral-Controller angeschlossen werden Die max. Anzahl Innen- einheiten im vernetzten System beträgt 16 × 64 = 1024. Die einzelnen Zentral-Controller unterscheiden sich durch Adressen, die sich im Bereich von 0 bis 15 einstellen lassen. -
Seite 9: Anweisungen Zur Systemverdrahtung
1.6 Anweisungen zur Systemverdrahtung 1) Vernetzungsplan für das Klimaanlagensystem im Gebäude (a) Dieser Verdrahtungsplan ermöglicht eine gute Kommunikation. Empfohlen. (b) Dieser Verdrahtungsplan ermöglicht keine gute Kommunikation. Nicht empfohlen. 2) Verdrahtungsplan für ein System mit Zentral-Controller und Inneneinheiten der Klimaanlage Zum Anschließen der Inneneinheiten an den Zentral-Controller können die beiden folgenden Anschlussarten benutzt werden (an einen Zentral-Controller können max. -
Seite 10: Betrieb
BETRIEB... -
Seite 11: Funktionsweise
2.1 Funktionsweise 1. Mit dem Zentral-Controller werden die Klimaanlagen im Netzwerk gesteuert und ihre Betriebs- zustände abgefragt. Jeder Zentral-Controller kann über die RS485-Schnittstelle an max. 64 Inneneinheiten angeschlossen werden, wodurch ein zentral steuerbares Klimaanlagen-Netzwerk geschaffen werden kann. 2. Der Zentral-Controller kann an einen Computer oder ein Gateway angeschlossen werden, um den Computer und alle Klimaanlagen zu vernetzen und dann den Computer zur Fernsteuerung von Klimaanlagen zu verwenden (am Computer muss die entsprechende Software installiert sein). -
Seite 12: Grundlegende Funktionen
2.3 Grundlegende Funktionen 2.3.1 Betriebszustand anzeigen 1. LED Betriebszustandsanzeige 1) Normaler Betriebszustand Leuchtet Die LED leuchtet, wenn eine der folgenden Situationen vorkommt: a) Im Netzwerk des Zentral-Controllers befinden sich eine oder mehrere Klimaanlagen in Betrieb. b) Wenn der Zentral-Controller einen Befehl zu den Klimaanlagen absendet, nachdem eine Operation am Zentral-Controller eingegeben worden ist. -
Seite 13: Not-Ausschalten Und Zwangs-Einschalten
2.3.3 Not-Ausschalten und Zwangs-Einschalten Wird der Not-Aus-Schalter des Zentral-Controllers aktiviert, werden alle Klimaanlagen im Netzwerk des Zentral-Controllers ausgeschaltet, die LED blinkt mit einer Frequenz von 0,5 Hz. Der Zentral- Controller, der Computer und die funktionsfähigen Module können nicht die Operation Ein-/ Ausschalten durchgeführt werden, bis der Not-Aus-Schalter deaktiviert wird. -
Seite 14: Ein- Und Ausschalten
2) Operation Das Sperren bzw. Entsperren kann mit dem Computer durchgeführt werden. Das Sperren bzw. Entsperren kann mit dem Zentral-Controller durchgeführt werden. Befindet sich der Zentral-Controller im Einstellungsmodus, drücken Sie die Taste , um die Fernbedienungsfunktion zu sperren/zu entsperren. Ist die Fernbedienung aktuell gesperrt, wird sie durch Drücken der Taste entsperrt. - Seite 15 1. Verwendung der Taste zum Ein-/Ausschalten des Gerätes. Es ist möglich, eine Klimaanlage oder alle Klimaanlagen im Netzwerk des Zentral-Controllers zu bedienen. 1) Wählen Sie das Zielgerät aus. Drücken Sie die Taste , um die Bedienung einer Klimaanlage oder aller Klimaanlagen im Netzwerk des Zentral-Controllers zu wählen. Falls Sie eine einzige Klimaanlage wählen möchten, wählen Sie diese mit den Tasten aus.
-
Seite 16: Funktionen Des Zentral-Controllers
2.4 Funktionen des Zentral-Controllers Tasten des Zentral-Controllers... -
Seite 17: Tastenfunktionen
2.4.1 Tastenfunktionen 1. Query-Taste (Betriebszustand abfragen) Durch Drücken dieser Taste wird der Zustandsabfragemodus der Klimaanlage eingestellt. Standardmäßig wird der Betriebszustand der ersten funktionsfähigen Klimaanlage abgefragt. 2. Set-Taste (Einstellen) Drücken Sie die Taste , um den Betriebseinstellungsmodus aufzurufen, wenn sich der Zentral- Controller in einer anderen Betriebsart befindet. - Seite 18 Im individuellen Betriebseinstellungsmodus wird nach jedem Tastendruck die vorherige funktions- fähige Klimaanlage ausgewählt. Im globalen Betriebseinstellungsmodus hat diese Taste keine Auswirkung. Wird diese Taste in der Hauptseite gedrückt, wird zum Zustandsabfragemodus (Query) gewechselt. Standardmäßig wird das erste funktionsfähige Klimagerät ausgewählt. 9.
- Seite 19 Vorgehensweise zum Einstellen des EIN- bzw. AUS-Timers Durch Drücken der Taste wird die nächste einstellbare Zeit ausgewählt. Wird die Taste gedrückt und gedrückt gehalten, wird die eingestellte Zeit schrittweise geändert. Nach dem Erreichen der höchsten einstellbaren Zeit hört das Erhöhen auf. Die Zeiten werden in der folgenden Reihenfolge eingestellt: 0,0 →...
-
Seite 21: Beschreibung Des Displays
2.4.2 Beschreibung des Displays 1. Grundlegende Informationen 1) Die grundlegenden Informationen erscheinen auf allen Displayseiten. Das Icon erscheint, wenn eine normale Kommunikation des Zentral-Controllers mit dem Computer oder Gateway abläuft, sonst erscheint es nicht. Das Icon erscheint, wenn eine normale Kommunikation des Zentral-Controllers mit dem Funktionsmodul abläuft, sonst erscheint es nicht. - Seite 22 a. Das Feld im Display besteht aus einem Raster aus 4 Zeilen und 16 Spalten. Jedes Fenster im Raster enthält zwei unterschiedlich große Rechtecke (siehe Abbildung oben). Die folgende Tabelle zeigt, wie ein Zustand angezeigt wird: Zustand leuchtet blinkt langsam blinkt schnell leuchtet nicht Objekt...
- Seite 23 2) Zustandsabfrageseite (Query): Abb. 2.6: Beispiel für die Anzeige der Zustandsabfrageseite (Query) Im Display erscheint die Zustandsabfrageseite, die Klimaanlage mit der Adresse 01 ist ausgewählt. Die Betriebsart der Klimaanlage mit der Adresse 01 ist: Kühlen, hohe Gebläsedrehzahl, Luftrichtungssteuerung eingeschaltet, Raumtemperatur 22 °C, Soll-Temperatur 20 °C, Kühlbetrieb gesperrt.
-
Seite 24: Sonstige Spezifikationen
4) Fehlerseite Abb. 2.8: Beispiel für die Anzeige der Fehlerseite Die Zustandsabfrageseite der Klimaanlage mit der Adresse 08 wird angezeigt. Die Klimaanlage mit der Adresse 08 hat eine Störung mit dem Fehlercode 08. Das große Rechteck an den Koordinaten (00+, 08) blinkt. ... - Seite 25 a. Funktion auswählen b. Parameter auswählen c. Erinnerungsanzeige d. Erfolgreiches Einstellen angezeigt Abb. 2.9: Positionen zum Einstellen und zur Erinnerungsanzeige der Filterreinigung 2) Funktion einstellen Stellen Sie den Konfigurationsschalter Nr. 3 auf "ON" ein, was die Option "hat eine Zusatzfunktion"...
-
Seite 26: Tabelle Möglicher Fehler- Und Schutzcodes
2.4.4 Tabelle möglicher Fehler- und Schutzcodes Fehler- Beschrei- Fehlerbedeutung code bung andere Fehler Fehler Niveauschalter reserviert Fehler Reinigung. Invertermodulschutz Überstrom Kompressor (4-mal) Fehler Kommunikation zwischen Hauptplatine und Displayplatine Fehler Luftstromerkennung EEPROM-Fehler Fehler Nulldurchgangserkennung Geräteschutz beim Ausfall der Außeneinheit Fehler Temperatursensor T2B Fehler Temperatursensor T2A Fehler Temperatursensor T1 Fehler Kommunikation... -
Seite 27: Technische Daten Und Anforderungen
2.5 Technische Daten und Anforderungen 1. EMC, EMI entsprechen den Anforderungen der CE-Zertifizierung. 2. Die elektrische Sicherheit entspricht den Normen GB4706.32-2004, GB/T7725-2004. - Seite 28 202055100922...
