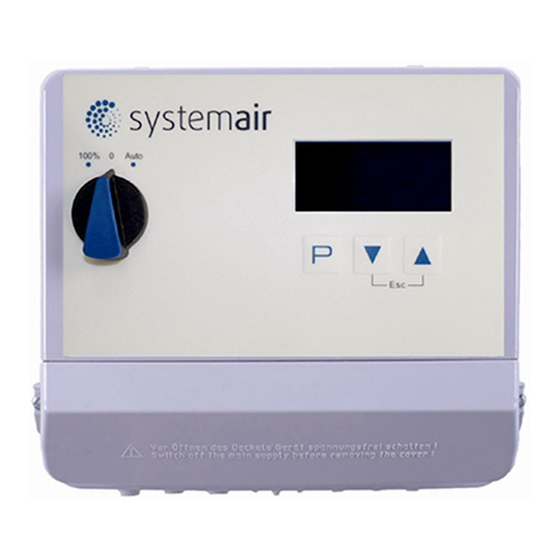

- Seite 1 REPT6 / REPT10 Universalregelgerät für spannungssteuerbar e 1 ~ Ventilatoren Betriebsanleitung Software-Stand: D1338A ab Version 1.14 L-BAL-E081-D 1237 Index 002 Art.-Nr. 00163316-D...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung REPT6 / REPT10 Inhaltsübersicht Allgemeine Hinweise ............ - Seite 3 Betriebsanleitung REPT6 / REPT10 Bedienelemente und Menü ..........
- Seite 4 Betriebsanleitung REPT6 / REPT10 9.9.2 Analog-Ausgang “A” ..........
-
Seite 5: Allgemeine Hinweise
Betriebsanleitung REPT6 / REPT10 Allgemeine Hinweise 1 Allgemeine Hinweise Bedeutung der Betriebsanleitung Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Betriebsanleitung, um einen korrekten Gebrauch sicherzustellen! Wir weisen darauf hin, dass diese Betriebsanleitung nur gerätebezogen und keinesfalls für die komplette Anlage gilt! Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten Arbeiten an und mit dem genann- ten Gerät. -
Seite 6: Produktsicherheit
Betriebsanleitung REPT6 / REPT10 Sicherheitshinweise Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Warnung vor gefährlicher Spannung oder gefährlichem Strom. Information Wichtige Zusatzinformationen und Anwendungstipps. Produktsicherheit Das Gerät entspricht zum Zeitpunkt der Auslieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. -
Seite 7: Arbeiten Am Gerät
Betriebsanleitung REPT6 / REPT10 Produktübersicht Arbeiten am Gerät Information Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von einer Elektrofachkraft, entsprechend den elektrotechnischen Regeln (u. a. EN 50110 od. EN 60204) vorgenommen werden! Gefahr durch elektrischen Strom Es ist grundsätzlich verboten, Arbeiten an Geräteteilen durchzuführen, die unter Spannung stehen. -
Seite 8: Wartung
Betriebsanleitung REPT6 / REPT10 Montage Wartung Das Gerät muss in regelmäßigen Abständen auf Verschmutzung überprüft und gegebenenfalls ge- reinigt werden. Transport • Das Gerät ist ab Werk entsprechend der vereinbarten Transportart verpackt. • Das Gerät sollte nur in Originalverpackung transportiert werden. -
Seite 9: Außenmontage
Betriebsanleitung REPT6 / REPT10 Elektrische Installation Außenmontage Eine Außenmontage bis -20 °C ist möglich, wenn das Gerät nicht stromlos geschaltet wird. Anbrin- gung möglichst witterungsgeschützt, d. h. auch direkte Sonneneinstrahlung ausschließen! Montageort bei Landwirtschaft Um bei Applikation Landwirtschaft Schäden durch Ammoniak-Dämpfe zu vermeiden, sollte das Gerät, wenn möglich, nicht direkt im Stall, sondern im Vorraum montiert werden. -
Seite 10: Steuerleitungen
Betriebsanleitung REPT6 / REPT10 Elektrische Installation 5.2.2 Steuerleitungen Um Einstreuungen zu vermeiden, muss auf ausreichenden Abstand zu Netz- und Motorleitungen geachtet werden. Die Länge der Steuerleitungen darf max. 30 m betragen, ab 20 m müssen diese geschirmt sein! Bei Verwendung einer geschirmten Leitung muss der Schirm einseitig, d. h. nur am Regelgerät mit dem Schutzleiter verbunden werden (so kurz und induktionsarm wie möglich!). -
Seite 11: Signalanschluss Bzw. Sensoranschluss (Analog In 1, Analog In 2)
Betriebsanleitung REPT6 / REPT10 Elektrische Installation Anzeige bei Motorstörung Motorstoerung Möglichkeiten zur Wiedereinschaltung nach Abkühlen des Antriebes, d. h. bei Verbindung zwischen den beiden Klemmen “TB” durch: Ausschalten und erneutes Wiedereinschalten der Netzspannung. • Gleichzeitiges Betätigen der drei Funktionstasten: P, ▲, ▼(wenn Störung angezeigt wird). -
Seite 12: Digitale Eingänge (D1, D2)
Betriebsanleitung REPT6 / REPT10 Elektrische Installation • 1x Analogeingang 0 - 10 V (R > 100 kΩ) für externe Sollwertvorgabe 1x Ausgang 0 - 10 V (I 10 mA) • 3x Digital-Eingang, Ansteuerung über potenzialfreie Kontakte • 2x Relaisausgang (Kontaktbelastung 2 A 250 V AC) •... -
Seite 13: Lon Bus System Über Zusatzmodul
Betriebsanleitung REPT6 / REPT10 Elektrische Installation Beispiele für MODBUS Verbindung Empfehlung für Leitungstypen 1. CAT5 / CAT7 Leitungen 2. J-Y (St) Y 2x2x0,6 (Telefonleitung) 3. AWG22 (2x2 verdrillt) Bei Verwendung einer Telefonleitung mit vier Adern empfehlen wir folgende Belegung: “A (D+)” = rot, “B (D-)” = schwarz, “GND” = weiß... -
Seite 14: Bedienelemente Und Menü
Betriebsanleitung REPT6 / REPT10 Bedienelemente und Menü 6 Bedienelemente und Menü Hauptschalter Regelgerät ausgeschaltet Auto Stufenlose Drehzahlsteuerung 100 % Ventilatoren werden ungeregelt direkt am Netz be- trieben. Die Sicherung im Gerät wird umgangen! Motor- schutz ohne Funktion Multifunktions - LC Display und Tastatur 23.09.2011... -
Seite 15: Menüführung
Betriebsanleitung REPT6 / REPT10 Bedienelemente und Menü Menüführung Anzeige im Display nach Einschalten der Netzspannung. Darstellung für Menüsprache Schwedisch = “S” (Auslieferungszustand). Umschaltung zwischen “Start” und Istwert mit der Tastenkombination für Es- cape (Esc = ▼+ ▲). P↓ ↑ ESC Durch Drücken der P-Taste gelangt man zu den Menüpunkten der Menügruppe “START”. -
Seite 16: Menüstruktur
Betriebsanleitung REPT6 / REPT10 Bedienelemente und Menü Menüstruktur PIN 0010 STOP ← ← ← ← User Service → → → → ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ Start Info Einstellung Ereignisse Grundeinstellung P↓ ↑ ESC P↓ ↑ ESC P↓... -
Seite 17: Grundeinstellungen
Betriebsanleitung REPT6 / REPT10 Grundeinstellungen 7 Grundeinstellungen Stecker für das Eingangssignal Werkseitig sind die internen Stecker für Eingang “E1” in der Position für ein 0 - 10 V Eingangsignal und für Eingang “E2” für Temperaturesensor “TF..”. Bei Sensoren mit anderen Signalen müssen die internen Stecker für das Eingangssignal in die richtige Position gebracht werden. -
Seite 18: Auswahl Der Betriebsart
Betriebsanleitung REPT6 / REPT10 Grundeinstellungen Auswahl der Betriebsart Information Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich. Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt. Bei Auswahl der applikationsbezogenen Betriebsarten wird automatisch die Regler-Konfigura- tion vorgenommen. Die werkseitigen Voreinstellungen je Betriebsart basieren auf langjährigen Erfahrungswerten, die für viele Anwendungen geeignet sind. -
Seite 19: Inbetriebnahme
Betriebsanleitung REPT6 / REPT10 Inbetriebnahme Inbetriebnahme Voraussetzungen für die Inbetriebnahme Achtung! 1. Das Gerät muss entsprechend der Betriebsanleitung montiert und angeschlossen sein. 2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen. 3. Die Netzspannung muss mit den Angaben auf dem Typenschild übereinstimmen. -
Seite 20: Programmierung
Betriebsanleitung REPT6 / REPT10 Programmierung 9 Programmierung Drehzahlsteller 1.01 1.01 9.1.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart 1.01 Werkseitige Betriebsart: Betriebsart E1 Analog In Auswahl: 0 - 20 mA, 4 - 20 mA, Bus (Invertierung IO Setup) Werkseinstellung: 0 - 10 V E1 Analog In E2 Funktion (nur für spezielle Anwendungen) -
Seite 21: Menü Für Drehzahlsteller
Betriebsanleitung REPT6 / REPT10 Programmierung Diagramm Vorgabesignal und Drehzahl (idealisiertes Prinzipschaubild) 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. 0 – 10 V 10 – 0 V 0 – 20 mA 20 –... -
Seite 22: Temperaturregelung 2.01
Betriebsanleitung REPT6 / REPT10 Programmierung Temperaturregelung 2.01 2.05 2.01 2.05 9.2.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart Einstellung der Betriebsart z. B. 2.01 Betriebsart E1 Analog In Bei allen Betriebsarten der Gruppe 2 (2.01, 2.02, 2.03, ..) “E1 Analog In” Werkseinstellung auf “TF” (Messbereich -20.5...+82.6 °C). - Seite 23 Betriebsanleitung REPT6 / REPT10 Programmierung 2.04 Temperaturregelung mit 2 Sensoren Vergleich mit Regelung auf höheren Wert. “E2 Funktion” auf Vergleich = eingestellt. Betriebsanzeige: “Istwert Regelung” Alternativ: Mittelwertsbildung von 2 Messstellen “E2 Funktion” auf eingestellt. Betriebsanzeige: “Mittelwert E1 / E2” 2.05 Temperaturregelung mit 2 Sensoren, Regelung auf Differenztemperatur.
-
Seite 24: Funktionsdiagramme Temperaturregelung
Betriebsanleitung REPT6 / REPT10 Programmierung 9.2.3 Funktionsdiagramme Temperaturregelung Beispiel 1: Temperaturregelung in Werkseinstellung “Kühlfunktion” (idealisiertes Prinzipschaubild) 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. 20 °C 10 K 30 °C 09.05.2007... -
Seite 25: Zusätzlich Für : Signal Ausgang 0
Betriebsanleitung REPT6 / REPT10 Programmierung 2.03 9.2.4 Zusätzlich für : Signal Ausgang 0 - 10 V Der Signal Ausgang 0 - 10 V kann z. B. zur Ansteuerung einer Klappe oder einer Heizung verwendet werden. Offset AnalogOut Sollwert für diesen Ausgang ist der Sollwert für die Lüftung +/- Einstellung “Offset”. -
Seite 26: Zusätzlich Für : Relais Für Heizung Oder Kühlung
Betriebsanleitung REPT6 / REPT10 Programmierung 2.03 9.2.5 Zusätzlich für : Relais für Heizung oder Kühlung OffsetDigitalOut OffsetDigitalOut = Versatz für den Relaisausgang (werkseitig ist “K2” dazu vorpro- grammiert). OffsetDigitalOut Der Einschaltpunkt des Relais weicht um den eingestellten Offset (Versatz) von der Solltemperatur der Lüftung ab (wenn Relais “K2”... -
Seite 27: Zusätzlich Für Betriebsart : Relaisausgang Für Alarmmeldung
Betriebsanleitung REPT6 / REPT10 Programmierung 2.03 9.2.6 Zusätzlich für Betriebsart : Relaisausgang für Alarmmeldung Wenn der eingestellte Wert für “Alarm Minimum” unterschritten bzw. der eingestellte Wert für “Alarm Maximum” überschritten wird, erfolgt eine Meldung über das Display. Eine externe Meldung erfolgt über das werkseitig zugeordnete Relais “K1”... -
Seite 28: Druckregelung Klimatechnik 4.01
Betriebsanleitung REPT6 / REPT10 Programmierung Max. AnalogOut 100 % 2.03 Temperaturregelung mit Zu- satzfunktionen: Heizung, Klap- OffsetDigitalOut -1.0 K pe, Temperaturüberwachung Hyst. DigitalOut 1.0 K 2.04 Temperaturregelung mit 2 Alarm Minimum 0.0 K Sensoren. Vergleich mit Rege- Alarm Maximum 40.0 °C lung auf höheren Wert, Mittel-... -
Seite 29: Einstellungen Für Den Betrieb 4.01
Betriebsanleitung REPT6 / REPT10 Programmierung E1 Offset Sensorabgleich mit Vergleichsmessgerät E1 Offset E2 Funktion (nur für spezielle Anwendungen) • Externer Sollwert = Funktion über externes Signal (0 - 10 V) statt “Sollwert 1” Einstellung . 0 - 10 V 0 - 100 % Sensormessbereich. -
Seite 30: Außentemperaturabhängige Sollwertanpassung
Betriebsanleitung REPT6 / REPT10 Programmierung Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb Handbetrieb” Drehzahl Handbetrieb Manuelle Drehzahlvorgabe ohne Beeinflussung durch ein externes Signal. Aktivierung über Menü “Handbetrieb” oder externen Kontakt an digitalem Eingang ( Drehzahl Handb. -
Seite 31: Menüs Für Druckregelung Klimatechnik 4.01
Betriebsanleitung REPT6 / REPT10 Programmierung 4.01 4.03 9.3.3 Menüs für Druckregelung Klimatechnik Parameter Werkseinstellung User Setting Start PIN Eingabe - - - - - - - - - - - - - - - Sprache Reset Betriebsart 4.01 4.02 4.03 Acontrol 1.14... -
Seite 32: Volumenstromregelung 5.01 Und 5.02
Betriebsanleitung REPT6 / REPT10 Programmierung Volumenstromregelung 5.01 5.02 5.01 5.02 9.4.1 Grundeinstellung Grundeinstellung Einstellung Betriebsart Einstellung der Betriebsart z. B. 5.01 Grundeinstellung E1 Analog In 5.01 5.02 Bei allen Betriebsarten der Gruppe 5 ( ) “E1 Analog In” Werkseinstellung auf “DSG200.”... - Seite 33 Betriebsanleitung REPT6 / REPT10 Programmierung Regelbereich Kleiner Wert = schnelle Ausregelung Großer Wert = langsame Ausregelung (hohe Stabilität) Regelbereich Einstellbereich: von Messbereich des Sensors und “K Faktor” abhängig Werkseinstellung: 530 m Minimal Drehzahl Einstellbereich: 0...100 % Werkseinstellung: 0 % Min. Drehzahl Maximal Drehzahl Einstellbereich: 100 %...
-
Seite 34: Menüs Für Volumenstromregelung 5.01 Und 5.02
Betriebsanleitung REPT6 / REPT10 Programmierung 5.01 5.02 9.4.3 Menüs für Volumenstromregelung Parameter Werkseinstellung User Setting Start PIN Eingabe - - - - - - - - - - Sprache Reset Betriebsart 5.01 5.02 Acontrol 1.14 1.14 Info E1 Istwert 712 m... -
Seite 35: Luftgeschwindigkeitsregelung 6.01
Betriebsanleitung REPT6 / REPT10 Programmierung Luftgeschwindigkeitsregelung 6.01 6.01 9.5.1 Grundeinstellung Grundeinstellung Grundeinstellung Betriebsart Einstellung Betriebsart 6.01 Betriebsart E1 Analog In 6.01 Bei Betriebsart “E1 Analog In” Werkseinstellung auf “MAL1” Auswahl Sensormessbereich: MAL1, MAL10 E1 Analog In Alternativ Auswahl Signal: 0 - 10 V, 0 - 20 mA, 4 - 20 mA ( Stecker für Eingangs-... -
Seite 36: Menüs Für Luftgeschwindigkeitsregelung 6.01
Betriebsanleitung REPT6 / REPT10 Programmierung Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb Handbetrieb” Drehzahl Handbetrieb Manuelle Drehzahlvorgabe ohne Beeinflussung durch ein externes Signal. Aktivierung über Menü “Handbetrieb” oder externen Kontakt an digitalem Eingang ( Drehzahl Handb. -
Seite 37: Menügruppe Start
Betriebsanleitung REPT6 / REPT10 Programmierung E2 Einheit Sensor Vergleich mit E1 - - - - E2 Offset - - - - Sensor Differenz zu E1 Weitere Menüs siehe Kapitel: Controller Setup • Sensor für Sollwert • IO Setup Grenzwerte •... -
Seite 38: Menügruppe Info
Betriebsanleitung REPT6 / REPT10 Programmierung Menügruppe Info Menügruppe Info Info Info bei Betriebsart Steller 1.01 Aussteuerung des Gerätes. Es wird zusätzlich zur Balkenanzeige etwa die Höhe der Ausgangsspannung bei ange- schlossener Last in Prozent angezeigt. Aussteuerung Anzeige des momentan aktiven Vorgabesignals. -
Seite 39: Controller Setup
Betriebsanleitung REPT6 / REPT10 Programmierung Controller Setup 9.8.1 Menü-Übersicht Controller Setup Controller Setup Controller Setup Parameter Werkseinstellung je Betriebsart User Set- 1.01 2.01 2.05 3.01 3.04 4.01 4.03 5.01 5.02 6.01 ting PIN-Schutz Einstellschutz Save User Setup Alarm Sensoren Limit - - - - MinLuftAbschalt. -
Seite 40: Sensor Alarm On / Off
Betriebsanleitung REPT6 / REPT10 Programmierung Information Durch Eingabe der “PIN 9095” im Menü “PIN” der Menügruppe “Start” wird das Gerät komplett auf den Auslieferungszustand zurückgesetzt. Alle zuvor gemachten Einstellungen gehen dabei verloren! 9.8.5 Sensor Alarm ON / OFF 2.01 Funktion nur bei Betrieb als Regelgerät (ab Für “E1 Analog In”... -
Seite 41: Zweite Gruppe
Betriebsanleitung REPT6 / REPT10 Programmierung MinLuftAbschalt. = OFF (Werkseinstellung) Ist keine “Min. Drehzahl” eingestellt, bleibt der Venti- lator bei Erreichen des Sollwertes stehen. 100 % Min. 35 % Max. = 100 % Ist eine “Min. Drehzahl” eingestellt (z. B. 20 %), so erfolgt keine Abschaltung des Ventilators. -
Seite 42: Reglerkonfiguration
Betriebsanleitung REPT6 / REPT10 Programmierung Werkseitige Voreinstellun- Beispiel für Temperaturregelung (idealisiertes Prinzipschaubild) gen je Betriebsart Betriebsart Regelfunkti- 100 % 1.01 keine 2.01 3.01 4.01 5.01 6.01 10.05.2007 v_umkehr_regelfunktion.vsd nM Motordrehzahl R Regelbereich S Sollwert I Istwert OFF für Ist > Soll = n+ = Heizfunktion ON für Ist >... -
Seite 43: Angaben Zur Gesamtregelabweichung
Betriebsanleitung REPT6 / REPT10 Programmierung 9.8.11 Angaben zur Gesamtregelabweichung Die Gesamtregelabweichung setzt sich aus der Summe der Betriebs- und Arbeitsregelabweichung zusammen und bezieht sich auf die festgelegten Bereiche. Bei direktem Bezug der erfassten Eingangs- zur Regelgröße ist die maximale Abweichung zum Sollwert <... -
Seite 44: Analog-Ausgang "A
Betriebsanleitung REPT6 / REPT10 Programmierung * IO auf Option Erweiterungsmodul Typ Z-Modul-B Gruppensteuerung ** Abweichende Werkseinstellung bei Betriebsart 2.03 nur 2.03 Heizfunktion - - - - = Anzeige solange keine Zuordnung nur 2.03 Kühlfunktion 9.9.2 Analog-Ausgang “A” Dem analogen Ausgang 0 - 10 V können unterschiedliche Funktionen zugeordnet werden. -
Seite 45: Digitale Eingänge "D1" / "D2
Betriebsanleitung REPT6 / REPT10 Programmierung 9.9.3 Digitale Eingänge “D1” “D2” 9.9.3.1 Menü-Übersicht Den digitalen Eingängen Digital In 1 (D1) und Digital In 2 (D2) können unterschiedliche Funktionen zugeordnet werden. Ansteuerung über potenzialfreie Kontakte (geschaltet wird eine Kleinspannung von ca. D1 Funktion 24 V DC). -
Seite 46: Anzeige Stop Bei Abschaltung
Betriebsanleitung REPT6 / REPT10 Programmierung STOP Anzeige bei Abschaltung Digital IN 1 Digital IN 1 • Gerät “EIN” bei geschlossenem Kontakt (werkseitig). Gerät bei geöffnetem Kontakt • “AUS” Bei Invertierung umgekehrt, d. h. Gerät “AUS” bei geschlossenem Kontakt. 10.05.2007 v_1d_freigabe_d1_d1.vsd Kontakt z. -
Seite 47: Umschaltung Eingangssignal "E1" / "E2", Funktion | 4D
Betriebsanleitung REPT6 / REPT10 Programmierung - - - - - Controller n = 0- 80 % n = 0- 100 % D1 D1 10.05.2007 v_3d_limit.vsd 1 Einstellung “Limit” (je nach Geräteart in: %, Hz, rpm) 9.9.3.5 Umschaltung Eingangssignal , Funktion “E1”... -
Seite 48: Intern / Extern, Funktion | 6D
Betriebsanleitung REPT6 / REPT10 Programmierung Kontakt z. B. an digitalem Eingang “Digital In 1” (Je nach Geräteart an den Klemmen “D1” - “D1”oder “D1” - “24 V”). “D1 Invertierung” “Sollwert 1” • “OFF” = 18 °C bei geöffnetem Kontakt / “Soll-... -
Seite 49: Wirkungsumkehr Der Regelfunktion
Betriebsanleitung REPT6 / REPT10 Programmierung “D1 Invertierung” : Regelbe- • “OFF” trieb bei geöffnetem Kontakt / Handbe- trieb bei geschlossenem Kontakt. “D1 Invertierung” : Regelbetrieb • “ON” - - - - - - - - - - bei geschlossenem Kontakt / Handbe- trieb bei geöffnetem Kontakt. -
Seite 50: Freeze Funktion" = Aussteuerungswert Beibehalten, Funktion | 14D
Betriebsanleitung REPT6 / REPT10 Programmierung “D1 Invertierung” • “OFF” “Max. Drehzahl” bei geschlossenem Kontakt aktiv - - - - - “D1 Invertierung” • “ON” “Max. Drehzahl” bei geöffnetem Kontakt aktiv Controller = 80 % = 0 .. 100 % D1 D1 15.05.2009... -
Seite 51: Funktion Und Invertierung Der Relaisausgänge "K1" Und "K2
Betriebsanleitung REPT6 / REPT10 Programmierung Beispiel: Betriebsart Drehzahlsteller, Vorgabe über externes Signal 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. 0 – 10 V 10 – 0 V 0 – 20 mA 20 –... -
Seite 52: Funktion Status Regelgerät
Betriebsanleitung REPT6 / REPT10 Programmierung Grenzwert “E2” Über- oder Unterschreitungen der Grenzwerte für Eingangssignal “E2” Bei Betriebsarten als Regler über 2.01 Sollwert Offset Abweichung zwischen Istwert und Sollwert zu groß Gruppensteuerung Zuschaltung von Ventilatoren in Abhängigkeit der Aussteuerung Bei Betriebsarten als Temperaturregelgerät mit Zusatzfunktionen 2.03... -
Seite 53: Werkseinstellung User Setting
Betriebsanleitung REPT6 / REPT10 Programmierung Parameter Werkseinstellung User Setting Z-Modul-B A2 Funktion max. Kontaktbelastung 5A/250VAC A2 min. 0.0 V A2 max. 10.0 V A2 GND E3 GND D3 D5 GND A2 Invertierung D3 Funktion D3 Invertierung - - - -... -
Seite 54: Grenzwerte
Betriebsanleitung REPT6 / REPT10 Programmierung 9.10 Grenzwerte 9.10.1 Menü-Übersicht “Grenzwerte” Menügruppe Grenzwerte Grenzwerte Parameter Werkseinstellung User Setting Ausst. Funktion Ausst. min. - - - - Ausst. max. - - - - Ausst. Verzoeg. - - - - GW E1 Funktion OFF (1L*) GW E1 min. -
Seite 55: Invertiert
Betriebsanleitung REPT6 / REPT10 Programmierung Beispiel Meldung über Relais “K1” nicht invertiert Invertiert IO Setup: K1 Funktion = 4K IO Setup: K1 Funktion = 4K IO Setup: K1 Invertierung = OFF IO Setup: K1 Invertierung = OFF 100 % 100 % 100 % 11.05.2007... -
Seite 56: Einstellungen
Betriebsanleitung REPT6 / REPT10 Programmierung “Analog In 1” Beispiel für Grenzwertmeldungen von Vorgabesignal bzw. Sensorsignal an Einstellungen: - E1 Max.: 80 % - E1 Min.: OFF - Schalthysterese 5 % (von 100 Analog IN 11.05.2007 50 % 100 % v_grenzwert_signal_k1_1.vsd Einstellungen: - E1 Min.: 20 %... -
Seite 57: Motor Setup
Betriebsanleitung REPT6 / REPT10 Programmierung Beispiele für Temperaturregelung, für andere Betriebsarten Einstellungen in entsprechender Sensor- einheit. Offset 1 für Meldung bei Überschreitung Offset 2 für Meldung bei Unterschreitung ON = 15°C + 5 K = 20 °C OFF = 20°C - 2 K = 18 °C OFF = 15°C + 2 K = 17 °C... -
Seite 58: Einstellung Startspannung
Betriebsanleitung REPT6 / REPT10 Programmierung 0 .. 100 % 09.05.2007 v_hochlaufzeit_ruecklaufzeit.vsd 1 Externes Signal 2 Einstellung 3 Hochlaufzeit 4 Rücklaufzeit 9.11.3 Einstellung Startspannung Startspannung Um Brummgeräusche bei stehendem Ventilator zu vermeiden, kann der Einschaltpunkt des Leistungsteils eingestellt werden. Startspannung Bei einer Stellgröße von ca. 5 % wird die Aussteuerung von “0” auf 15 % geschaltet. -
Seite 59: 10 Das Diagnosemenü
Betriebsanleitung REPT6 / REPT10 Das Diagnosemenü Einstellung für “Bereich1 Max.” → → Einstellbereich: “Bereich 1 Max.” - “Max. Frequenz” Bereich1 Max. Bereich1 Max. Identische Vorgehensweise bei Ausblendung2 und usw. → → Ausblendung3, soweit gewünscht Ausblendung2 10 Das Diagnosemenü Das Diagnosemenü gibt Aufschluss über den momentanen Betriebszustand des Ge- rätes. -
Seite 60: 11 Ereignisse / Störmeldungen
Betriebsanleitung REPT6 / REPT10 Ereignisse / Störmeldungen Zustand am Digital Eingang 2 (Digital In 2) OFF = Klemmen D2 - D2 gebrückt ↔ ON = Klemmen D2 - D2 nicht gebrückt Zustand am Digital Eingang 3 (Digital In 3*) OFF = Klemmen D3 - GND gebrückt ↔ ON = Klemmen D3 - GND nicht gebrückt Zustand am Digital Eingang 4 (Digital In 4*) OFF = Klemmen D4 - GND gebrückt ↔... -
Seite 61: Meldungen & Fehlersuche
Betriebsanleitung REPT6 / REPT10 Ereignisse / Störmeldungen Controller Betriebszeit zum Zeitpunkt der Meldung: Mit der P Taste kann zwischen Beschreibung der Meldung und Controller Betriebszeit zu diesem Zeitpunkt umgeschaltet werden. Motorstoerung 00009:01:08 Z. B. bei an Stelle 3 zurückliegender Meldung Motorstörung. -
Seite 62: 12 Anhang
Betriebsanleitung REPT6 / REPT10 Anhang 12 Anhang 12.1 Technische Daten Die Typenschildangaben beziehen sich auf eine maximale Umgebungstemperatur von 40 °C. Halbleitersicherung Bemessungs- max. Vorsiche- max. Verlust- integriert strom rung leistung Gewicht Art.-Nr. [kg] REPT6 5698 M 10 A 5x20 mm... -
Seite 63: Anschlussplan
Betriebsanleitung REPT6 / REPT10 Anhang 12.2 Anschlussplan ...6 F1=M10 A / ...10 F1=FF20 A REPT6/10 Auto °C 100 % Kontaktbelastung Contact rating max. AC 250 V 5 A 24V GND D+ A1 GND E2 GND E1 GND GND (TB) (TB) -
Seite 64: Maßblätter [Mm]
Betriebsanleitung REPT6 / REPT10 Anhang 12.3 Maßblätter [mm] REPT6 REPT10 L-BAL-E081-D 1237 Index 002 Art.-Nr. 00163316-D 64/66... -
Seite 65: Stichwortverzeichnis
Betriebsanleitung REPT6 / REPT10 12.4 Stichwortverzeichnis Motorzuleitung Adresse Außenmontage Ausblendung Netzanschluss Ausgang 0 - 10 V Netzspannung Normspannungen Benutzereinstellung Betriebsart P-Anteil Brummgeräusche PIN Eingabe PIN-Code PIN-Schutz D-Anteil Diagnosemenü Digitale Eingänge Reglerkonfiguration Relaisausgänge Reset 45, 49 Resonanzen Rücklaufzeit Eingangswiderstand Einstellschutz Ereignisse... -
Seite 66: Herstellerhinweis
Betriebsanleitung REPT6 / REPT10 Index 12.5 Herstellerhinweis Unsere Produkte sind nach den einschlägigen internationalen Vorschriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Systemair Industrievägen 3 73930 Skinnskatteberg Telefon:+46 (0) 222 440 00 Telefax:+46 (0) 222 440 99 mailbox@systemair.se...
