Hinweis:
1. Die Distanz zwischen der Steuerung eines Drittanbieters und der DX-AHU Control Box darf nicht mehr als 15 m betragen.
2. Wenn mehrere DX-AHU-Control Boxen einen Fremdverdampfer schalten, darf die Steuerung des Drittanbieters ausschließlich nur mit der
Master-DX-AHU-Controler Box verbunden werden.
3. Eine Steuerung eines Drittanbieters kann nicht zwei oder mehr Fremdverdampfer gleichzeitig steuern.
4. Alle Signale zwischen Fremdsteuerung und der DX-AHU-Control Box müssen der Definition laut Tabelle 9.1 und Tabelle 9.2
entsprechen. Die Funktion wird beeinträchtigt wenn die Signalsteuerung des Fremdfabrikats nicht korrekt ist.
5. Bei einem Fremdfabrikat der Steuerung sollte es sich um ein marktgängiges Modell handeln.
Analogeingang 0-10VDC
Normal
0.5
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
7
7.5
8
8.5
9.5
Hinweis: Die Analogspannung muss zwischen dem Maximal- und dem Minimalwert liegen
9.2.3 Bedienungsanleitung
Wenn die Steuerung eines Drittanbieters ausgewählt wurde, arbeitet die DX AHU Control Box gemäß dem Signal der
Fremdsteuerung und gibt ein Alarm-, Abtau- und Betriebsstatussignal aus.

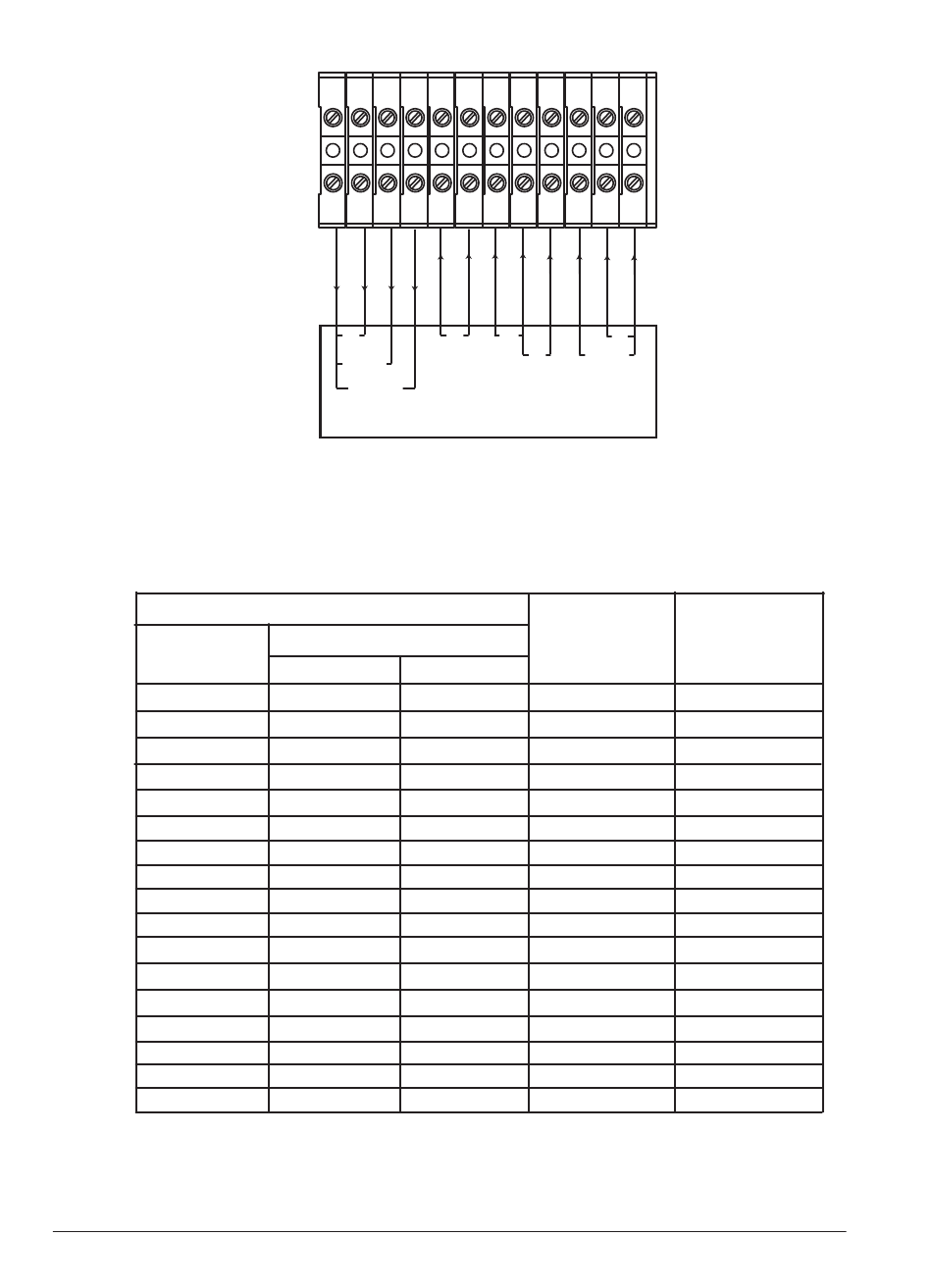

Installationsanleitung Controller-Box SYSVRF AHU
Klemmverbindung DX AHU Control Box
M D4 D3 S Y1 M 14 13 34 44
Alarm
Temperatur-
einstellung
Enteisen
Betriebsstatus
Fremdfabrikat - Steuerung
(Raumtemperatureinstellung mit einem Fremdfabrikat)
Range
Min
Max
0
1.15
1.35
1.65
1.85
2.15
2.35
2.65
2.85
3.15
3.35
3.65
3.85
4.15
4.35
4.65
4.85
5.15
5.35
5.65
5.85
6.15
6.35
6.65
6.85
7.15
7.35
7.65
7.85
8.15
8.35
8.65
8.85
10
54 53
Ventilator-
On/off
status
Heiz-
Kühl-
modus
modus
eingestellte
Raum-
temperatur (
)
℃
Kühlen
nicht verfügbar
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
nicht verfügbar
Abb. 9.4
Tabelle 9.3
eingestellte
Raum-
temperatur (
)
℃
Heizen
nicht verfügbar
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
nicht verfügbar
23
