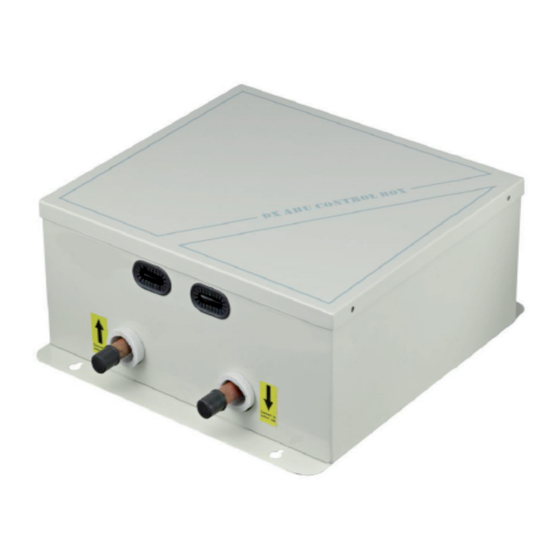

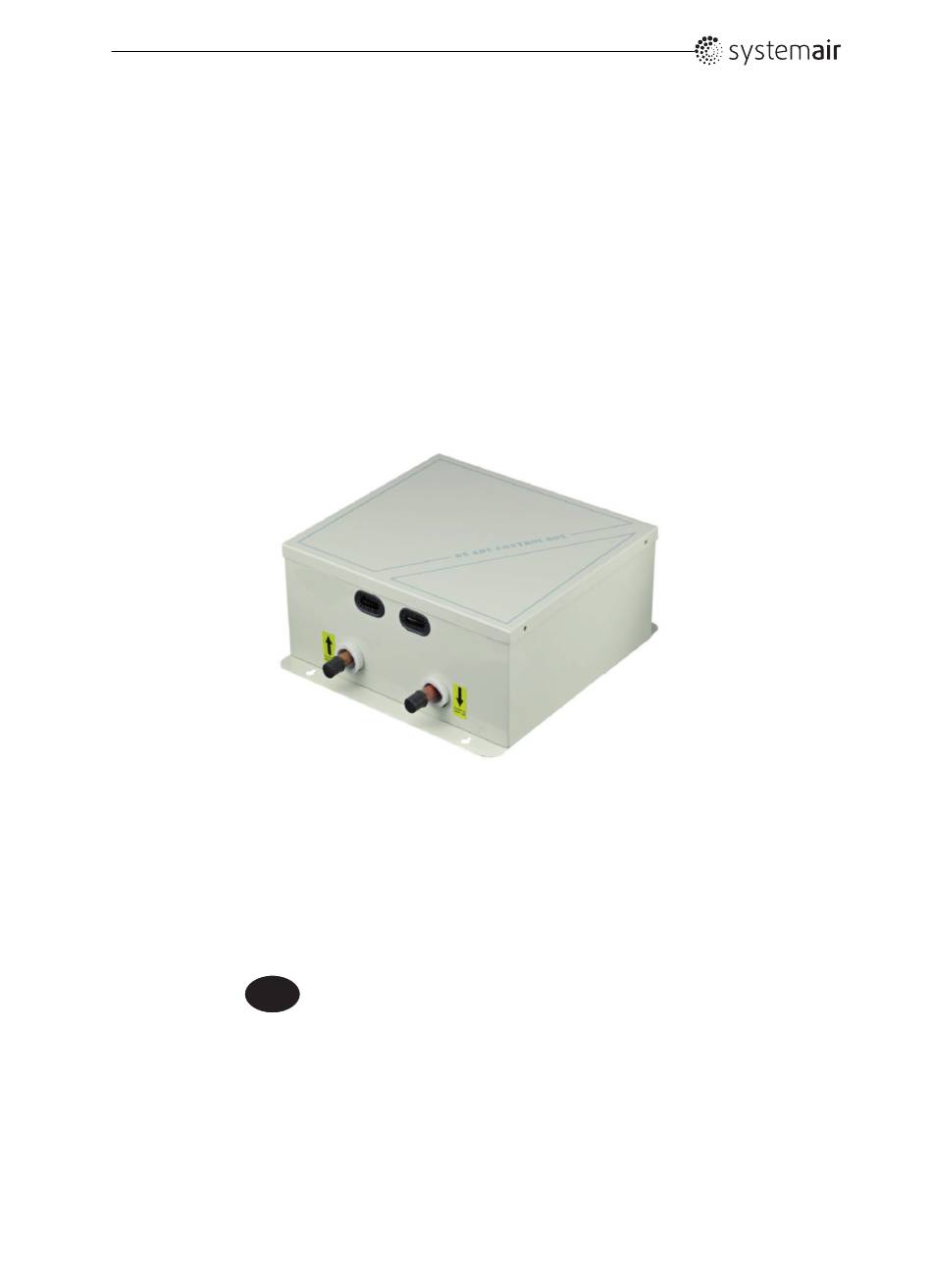

- Seite 1 VRF Controller-Box für Fremdverdampfersysteme SYSVRF AHU BOX 2. Generation Installationsanleitung...
- Seite 2 Planung, Installation, Einrichtung, Wartung, Reparatur und Testlauf dieser Geräte unbedingt zu beachten. Systemair AB behält sich das Recht vor, relevante Änderungen und technische Verbesserungen ohne gesonderte Hinweise in dieses Handbuch aufzunehmen. Alle Montage-, elektrotechnischen und kältetechnischen Arbeiten müssen nach nationalen und regionalen Gesetzen, Regeln und Verordnungen erfolgen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ..........5 Entsorgungshinweis . - Seite 4 Inhalt Elektrischer Anschluss Sicherheitshinweise ..........14 Ausführung der Spannung führenden Leitungen und Absicherungen .
-
Seite 5: Sicherheitshinweise
Dieses Symbol entspricht der Direktive 2002/96/EG Artikel 10 Information für Anwender und Anhang IV. Ihr Systemair-Produkt wird mit hochwertigen Materialien und Komponenten ge- baut und hergestellt, die recycelt und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer getrennt von Ihrem Haushaltsmüll entsorgt werden müssen. -
Seite 6: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise ACHTUNG! Dieses Gerät darf nur von dafür anerkannt ausgebildeten Fachkräften, die mit den Sicherheitsstandards der Elektro- und Klimatisierungstechnik vertraut sind, eingebaut und angeschlossen werden. Fehlerhafte Einbau- und Anschlussarbeiten, Reparaturen und Wartungen können zu Stromschlag, Kurzschluss, Leckagen, Brandgefahr oder Sachschäden führen. Alle in dieser Anleitung aufgeführten Einbau- und Anschlussanweisungen sind unbedingt zu befolgen. -
Seite 7: Hinweise Zur Standortwahl
Sicherheitshinweise ACHTUNG! Treffen Sie in davon betroffenen Gegenden besondere Schutzmaßnahmen gegen die Gefahren durch starke Winde, Wirbelstürme und Erdbeben. Um- oder heruntergestürzte Geräte können zu Verletzungen und Sachschäden führen. Bei Kältemittelaustritt während der Installation muss die betroffene Umgebung umgehend gelüftet werden. Lebensgefahr! Trifft Kältemittel auf offenes Feuer können giftige Verbindungen entstehen. -
Seite 8: Installationshinweise
Installationshinweise Installationshinweise ACHTUNG! Das Innengerät darf nur von dafür ausgebildeten Fachleuten eingebaut und angeschlossen werden. Fehlerhafte Einbau- und Anschlussarbeiten, Reparaturen und Wartungen können zu Stromschlag, Kurzschluss, Leckagen, Brandgefahr, Fehlfunktionen oder Sachschäden führen. Vor Beginn beachten Prüfen Sie, ob die vorliegenden Anleitung zu Ihrem Gerät passt und Sie das aktuellste ■... -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang Die Controller-Box SYSCONTROL AHU wird mit folgenden Zubehör ausgeliefert. Prüfen Sie die Lieferung auf Vollständigkeit. Nicht verwendetes Zubehör lagern Sie bitte für spätere Verwendung ein. Bei fehlenden Artikeln wenden Sie sich umgehend an Ihren Vertriebspartner. Lieferumfang Tabelle 3-1... -
Seite 10: Installation
Die Controller-Box ist nicht wetterfest ausgeführt und nur für die Montage im Innenbereich ■ geeignet. Muss die Controller-Box im Außenbereich montiert werden, wenden Sie sich zuvor an Ihren Systemair-Vertriebspartner. Die Controller-Box darf nur vertikal montiert werden. Verwenden Sie die mitgelieferten Mon- ■... -
Seite 11: Kältetechnischer Anschluss
Kältetechnischer Anschluss Kältetechnischer Anschluss VORSICHT! ■ Auswahl und Verarbeitung der Kupferrohre und Formstücke müssen streng nach den technischen Regeln der Kältetechnik erfolgen. ■ Die maximale Leitungslänge zwischen Controller-Box AHU und Fremdverdampfer darf 8 m nicht über- schreiten. ■ Die Controller-Box AHU darf nur in R410A-Anlagen verbaut werden. ■... -
Seite 12: Anschlussmaße
Kältetechnischer Anschluss cken mit Lieferlängen 25 oder 35 m und Abmessungen zwischen 6 × 1 mm bis zu 22 × 1 mm bereit. Als gerade Rohre sind Stangen mit 5 m Lieferlänge und Abmessungen zwischen 6 × 1 mm bis zu 133 ×... -
Seite 13: Leitungsdurchmesser Zum Fremdverdampfungssystem
Kältetechnischer Anschluss 5.5 Leitungsdurchmesser zum Fremdverdampfungssystem (R410A) Tabelle 6.2 Leistung der Durchmesser der Hauptleitung (mm) Control Box A (×100W) Flüssigkeitseite (mm) Verfügbare Abzweige 200<A≤450 Φ12.7 SYSVRF JOINT IN 01 2P Φ15.9 450<A<660 SYSVRF JOINT IN 02 2P SYSVRF JOINT IN 03 2P 660≤A<1350 Φ19.1 1350≤A<1800... -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Sicherheitshinweise Vorsicht! ■ Dieses Gerät darf nur von dafür anerkannt ausgebildeten Fachkräften, die mit den Sicherheitsstandards der Elektrotechnik vertraut sind, eingebaut und angeschlossen werden. ■ Die Auslegung der Elektroleitungen muss den jeweiligen örtlichen und nationalen gesetzlichen Vor- schriften entsprechen. -
Seite 15: Anschluss Der Temperaturfühlerschen Anschlüsse
Elektrischer Anschluss Anschluss der Temperaturfühler Im Lieferumfang befinden sich drei Temperaturfühler (T1,T2,T2B) und drei Verlängerungskabel. Beachten Sie die Angaben auf der Steuerplatine der Controller-Box AHU und verdrahten Sie die Temperaturfühler gemäß Abbildung 7.2 T1 ..Raumlufttemperaturfühler ■ T2 ..2-Phasen-Temperaturfühler des Fremdverdampfers ■... -
Seite 16: Klemmenbelegung Für Kondensatpumpe Und Ventilator
Elektrischer Anschluss Verdrahtungsbeispiel - Fremdverdampfer mit Controller-Box AHU angeschlossen an ein Außengerät Außengerät Leitung Wasserpumpe Kabel Ventilator Schwimmerschalter T1/T2/T2B 0# Master DX AHU Box Fremdverdampfer Flüssigkeitsleitung 1# slave DX AHU Box T1(Raumlufttemperaturfühler) T2 ...2-Phasen-Temperaturfühler des Fremdverdampfers Flüssigkeitsleitung T2B...Gasleitungstemperaturfühler des Fremdverdampfers 2# slave DX AHU Box Sauggasleitung Abb.7.4... -
Seite 17: Anschluss Der Steuerleitung
Die Kommunikationsanschlüsse für die Steuerung eines Drittanbieters Verdrahtungsbeispiel Steuerleitung (P、Q、E) Steuerleitung zwischen Außengerät und Master DX AHU Control Box Außengerät Steuerleitung zwischen Master DX AHU Control und Slave DX AHU Control Box Steuerleitung (X、Y、E) Steuerung Systemair Steuerung Fremdanbieter Master DX AHU T1,T2,T2B Außengerät Steuerleitung (P、Q、E) Steuerleitung Steuerleitung (X、Y、E) -
Seite 18: Verdrahtung Des Hauptstromkabels
Steuerung an das System angeschlossen werden. 4. Für die zentrale Steuerung der DX-AHU-Box wird die Systemair Fernbedienung benötigt. 5. Schließen Sie die zentrale Steuerung an den XYE-Anschlussklemme des Außengeräts an. Schließen Sie die zentrale Steuerung nicht an die XYE- Klemmenleiste der DX AHU-Steuerbox an. -
Seite 19: Steuerungssystem
Steuerungssystem Steuerungssystem Auf der Steuerplatine der Controller-Box AHU sind verschiedene Einstellmöglichkeiten für indivi- duelle Einstellungen vorhanden, die im Folgenden näher beschrieben werden. Hinweis Nach Beendigung aller Einstellungen schalten Sie die Netzspannung einmal aus und anschlie- ßend wieder ein. Die neuen Einstellungen werden von der Steuerung übernommen und ange- wendet. -
Seite 20: Einstellung Der Master/Slave Dx Ahu Control Box
Der entsprechende Kapazitätsbereich der Controller-Box gemäß Tab. 8.2 und 8.3 1) Die Berechnungsformel "Volumen des Wärmeüberträgers" lautet Tabelle 8.2 wie folgt: Einstell- 3,14159 × (Kupferrohrwärmetauscher AD -2 × Kupferrohrwärme- Volumen des Luft- ung der Referenz tauscher-Wandstärke) ² × Länge Kupferwärmetauscherrohr / 4, Wärmeüber- menge Register-... -
Seite 21: Single Dx Ahu Box Zur Steuerung Eines Fremdverdampfers
8.4.1 Single DX AHU Control Box zur 8.4.2 Mehrere parallel geschaltene DX AHU Steuerung eines Fremdverdampfers Control Boxen steuern einen Fremd- verdampfer 1) Wenn eine einzelne DX-AHU-Control Box die Leistung eines Fremdverdampfer steuert, muss für jede DX-AHU-Control Box Es können mehrere DX-Control Boxen parallel angeschlossen eine Adresse vergeben sein, diese Adresse ist die tatsächliche werden, um einen Fremdverdampfer zu betreiben. -
Seite 22: Funktionseinstellungen
Fremdanbieter-Steuerung ausgewählt wurde, kann nur die Fremdanbieter-Regelung zur Steuerung der DX-AHU-Control Box bedeutet Werkseinstellung verwendet werden. Das Signal der Systemair-Steuerung ist in diesem Fall nicht für die Adresseinstellung und -abfrage einsetzbar. bedeutet Raumtemperatureinstellung im Fremdregler-Modus Auch wenn die Raumtemperatureinstellung im Betriebsmodus für... -
Seite 23: Bedienungsanleitung
Klemmverbindung DX AHU Control Box M D4 D3 S Y1 M 14 13 34 44 54 53 Ventilator- On/off Alarm Temperatur- status einstellung Enteisen Heiz- Kühl- modus modus Betriebsstatus Fremdfabrikat - Steuerung Abb. 9.4 (Raumtemperatureinstellung mit einem Fremdfabrikat) Hinweis: 1. Die Distanz zwischen der Steuerung eines Drittanbieters und der DX-AHU Control Box darf nicht mehr als 15 m betragen. 2. -
Seite 24: Leistungseinstellung Im Fremanbiedermodus
Wenn die Leistungseinstellung im Betriebsmodus für die Fremdanbieter-Steuerung ausgewählt wurde, kann nur die Fremdanbieter-Regelung zur Steuerung der DX-AHU-Control Box verwendet werden. Das Signal der Systemair-Steuerung ist in diesem Fall nicht für die Adresseinstellung und -abfrage einsetzbar. Auch wenn die Leistungseinstellung im Betriebsmodus für die... -
Seite 25: Funktionseinstellung
Steuerungssystem Funktionseinstellungen Auf der Steuerplatine der Innengeräte befinden sich mehrere DIP-Schalter und Steckbrücken für Funktionseinstellungen. Bedeutung: 0 = Schalterstellung OFF/Aus, 1 = Schalterstellung ON/Ein, = Schalterstellung SW3 Difinition Tabelle 7.3: DIP-Schalter SW1 Tabelle 10.3 00 means factory controller mode 1 Testlauf im Werk vor Auslieferung 01 means room temperature 0 Modus automatische Adressierung (Standardeinstellung) -
Seite 26: Fehlersuche
Fehlersuche Fehlersuche 11.1 Anzeigen und Bedienelemente Abbildung 8-1 Abfrage Taste Timer LED Alarm LED LED display Betriebsanzeige LED DEF und Gebläse LED Infrarotempfänger Hinweis: Wenn der Steuerung eines Fremdanbieters eine Alarminformation von der DX AHU-Steuerbox erhält. Ermitteln und beheben Sie zuerst das Problem. Abb.11.1 11.2 Symptome und Gegenmaßnahmen... -
Seite 27: Abfrage
Einstellen der Temperatur im Reglermodus und der Raumtemperatur im Reglermodus eines Drittanbieters. Analoge Nennleistung bei Einstellung der Kapazität im Drittanbieter-Reglermodus (aktueller Wert= Displayanzeige ÷10) Reserviert T1 Temperatur T2 Temperatur T2B Temperatur T2C Temperatur —— —— —— —— Installationsanleitung Controller-Box SYSCONTROL AHU... -
Seite 28: Eu-Konformitätserklärung Eu Declaration Of Conformity
EU-Konformitätserklärung EU declaration of conformity Der Hersteller: Systemair GmbH The manufacturer: Seehöfer Str. 45 D-97944 Boxberg Anhang: EG-Konformitätserklä- Tel.: +49 7930 9272-0 rung Produktbezeichnung: Klimageräte / air conditioner units Product designation: Typenbezeichnung: SYSPLIT, SYSVRF Type designation: Ab Baujahr: 2016 Since year of manufacture: Der Hersteller erklärt hiermit, dass oben genannte Produkte in ihrer Konzipierung und Bauart sowie der von uns in Verkehr gebrachten... - Seite 30 Installationsanleitung Controller-Box SYSCONTROL AHU...
- Seite 31 Installationsanleitung Controller-Box SYSCONTROL AHU...
- Seite 32 Systemair behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair GmbH • Seehöfer Str. 45 • D-97944 Windischbuch Tel.: +49 (0)7930/9272-0 • Fax: +49 (0)7930/9273-92 www.systemair.de...
